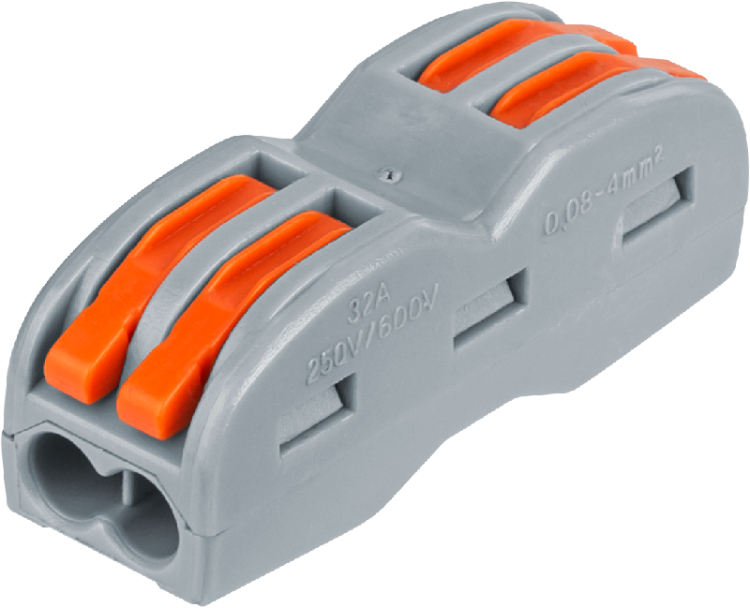

Клемма монтажная 14 219 NTC-R-2х2-4-50 (уп.50шт) NAVIGATOR 14219

Клеммы монтажные 14 219 NTC-R-2x2-4-50 (50 штук в упаковке) от бренда Navigator — это проходные клеммы с пружинным зажимом и рычагом, предназначенные для надежного и многоразового соединения медных проводов в электрических цепях до 250 В. Удобны для монтажа на кабеле, подходят для автоматизации, панелей управления и промышленного оборудования.

Назначение и область применения

Клеммы 14 219 NTC-R-2x2-4-50 используются для создания временных или постоянных соединений между медными одножильными и многожильными проводниками в цепях переменного тока. Подходят для сборки распределительных щитов, пультов управления, станков, конвейеров и других устройств, где требуется частая перенастройка или обслуживание.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Количество полюсов: 2
• Диапазон сечений проводов: 0,08–4 мм²
• Тип зажима: пружинный с рычагом
• Материал корпуса: полиамид (высокая механическая прочность и термостойкость)
• Температурный диапазон: от –30 °C до +110 °C
• Расположение входов: сбоку
• Цвет: темно-серый
• Способ монтажа: фиксация на кабеле (не требует пайки или болтов)

Совместимость и монтаж

Клеммы 14 219 NTC-R-2x2-4-50 совместимы с медными проводами любого типа — одножильными и многожильными. Для подключения необходимо:

• Зажать рычаг вверх — он открывает зажим;
• Вставить подготовленный провод до упора;
• Отпустить рычаг — пружина плотно фиксирует жилу.

Не требуют инструментов. Монтаж возможен даже в условиях ограниченного доступа благодаря боковому расположению контактов. Клеммы можно легко демонтировать и переиспользовать — достаточно снова поднять рычаг.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида, соответствующего требованиям UL94 V-0. Изоляция обеспечивает защиту от случайного прикосновения к токоведущим частям. Применяются в соответствии с нормами IEC 60947-7-1 для коммутационных устройств. Напряжение 250 В и ток 32 А позволяют использовать клеммы в большинстве промышленных сетей переменного тока.

Преимущества

• Быстрое и интуитивное подключение без инструментов — экономия времени при монтаже и сервисном обслуживании.
• Надежная фиксация провода за счет пружинного механизма — исключает ослабление соединения со временем.
• Возможность многократного использования — не повреждают провод при демонтаже.
• Устойчивость к высоким температурам и химическим воздействиям благодаря материалу корпуса.
• Компактный форм-фактор позволяет компактно размещать несколько клемм в одном месте.

Ограничения применения

• Не предназначены для алюминиевых проводов — риск окисления и плохого контакта.
• Не рекомендованы для проводов с сечением менее 0,08 мм² или более 4 мм² — возможна потеря надежности.
• Не следует применять в средах с постоянной вибрацией без дополнительной фиксации — хотя зажим надежный, длительная нагрузка может вызвать микросдвиги.
• Не являются взрывозащищенными — нельзя использовать во взрывоопасных зонах без специальной защиты.

Примеры использования

• Подключение датчиков температуры NTC к контроллерам в системах вентиляции.
• Сборка силовой части панели управления станком с частотным преобразователем.
• Объединение нескольких проводов в распределительной коробке на производственной линии.
• Временное соединение тестового оборудования перед запуском системы.

Практические советы

• Перед установкой удалите изоляцию с провода точно на нужную длину — не больше 8 мм, чтобы избежать выскальзывания.
• Используйте только медные провода; если есть оксидная плёнка — зачистите жилу мягкой щёткой.
• При монтаже в tight-пространствах ориентируйте клемму так, чтобы рычаг был направлен в сторону свободного доступа.
• Проверьте надёжность соединения легким потягиванием провода после закрытия рычага — это обязательная проверка.
• Упаковка содержит 50 штук — оптимально для крупных проектов или пополнения запасов на объекте.
