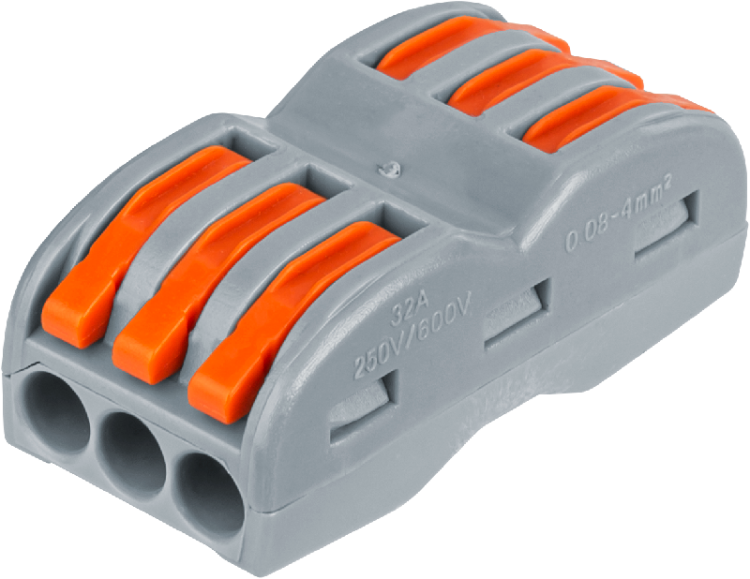

Клемма монтажная 14 220 NTC-R-3х3-6-50 (уп.50шт) NAVIGATOR 14220

Клеммы монтажные 14 220 NTC-R-3x3-6-50 (50 штук в упаковке) от бренда Navigator — это проходные клеммы с пружинным зажимом и рычагом, предназначенные для надежного и многоразового соединения медных проводников в распределительных коробках, щитах и оборудовании. Упаковка содержит 50 единиц, что удобно для масштабных работ.

Назначение и область применения

Клеммы монтажные 14 220 NTC-R-3x3-6-50 используются для создания временных или постоянных соединений между медными одножильными и многожильными проводниками в цепях переменного тока до 250 В. Подходят для установки в электрических щитах, пультах управления, осветительных системах, автоматике и промышленном оборудовании. Благодаря возможности многократного подключения и отключения, идеальны для сервисного обслуживания и модификации цепей.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Сечение проводника: 0,08–4 мм²
• Количество полюсов: 2
• Количество контактов: 6 (по 3 на каждый полюс)
• Тип присоединения: пружинный зажим с рычагом
• Расположение входов: сбоку
• Температурный диапазон: от –30 °C до +110 °C
• Материал корпуса: полиамид (самозатухающий, UL94 V-0)
• Цвет: темно-серый
• Способ монтажа: фиксация на кабеле (не требует крепления к DIN-рейке)

Совместимость и монтаж

Клеммы монтажные 14 220 NTC-R-3x3-6-50 совместимы с медными проводами любого типа — одножильными и многожильными, даже с оконцевателями. Для подключения необходимо:

• Зажать рычаг вверх — он открывает зажим;
• Вставить провод до упора в один из трех входов на полюсе;
• Отпустить рычаг — зажим автоматически фиксирует провод.

Не требуется инструмент. Монтаж возможен прямо на кабеле — клеммы не крепятся к DIN-рейке, поэтому подходят для компактной сборки внутри оборудования или в местах с ограниченным пространством.

Безопасность и стандарты

Корпус выполнен из самозатухающего полиамида, соответствующего норме UL94 V-0 — материал не поддерживает горение. Защита от случайного прикосновения обеспечивается за счет глубокой посадки проводов и закрытой конструкции. Номинальное напряжение 250 В и ток 32 А соответствуют требованиям для бытовых и промышленных сетей. Сертификаты производителя подтверждают соответствие IEC/EN 60947-7-1.

Преимущества

• Быстрая и интуитивная работа — достаточно нажать рычаг, чтобы подключить или отключить провод.
• Надежное соединение без потери качества после нескольких циклов подключения.
• Удобство для монтажа в плотных условиях — отсутствие необходимости в креплении к рейке.
• Защита от выскальзывания провода благодаря точному механизму пружинного зажима.
• Высокая термостойкость — работают при экстремальных температурах от –30 °C до +110 °C.

Ограничения применения

Клеммы 14 220 NTC-R-3x3-6-50 не предназначены для:

• Алюминиевых проводов — риск ослабления контакта и перегрева;
• Постоянного тока выше 250 В — максимальное напряжение рассчитано только на переменный ток;
• Использования в открытых наружных установках — хотя IP-класс не указан, они не имеют герметичной защиты;
• Применения в высокочастотных цепях — не оптимизированы для импульсных нагрузок свыше 1 кГц.

Примеры использования

• Соединение проводов в распределительной коробке жилого дома перед заменой светильника.
• Подключение датчиков температуры на конвейере в заводской автоматике.
• Временное подключение тестового оборудования к силовой цепи во время диагностики.
• Формирование ответвлений в щите управления насосной станцией.

Практические советы

• Перед подключением проверьте сечение провода — оно должно попадать в диапазон 0,08–4 мм². Провода меньше 0,08 мм² могут не зафиксироваться, больше 4 мм² — повредить механизм.
• Для многожильных проводов рекомендуется использовать наконечники — это предотвращает деформацию жил и увеличивает срок службы контакта.
• Не используйте клеммы в условиях повышенной влажности без дополнительной защиты — корпус не имеет IP-защиты.
• При монтаже в tight-корпусах учтите габариты: каждая клемма занимает место около 12×15 мм, три контакта на полюс позволяют экономить пространство.
• Упаковка содержит 50 штук — хватит на крупную задачу. Храните в сухом месте, избегайте механических воздействий.
