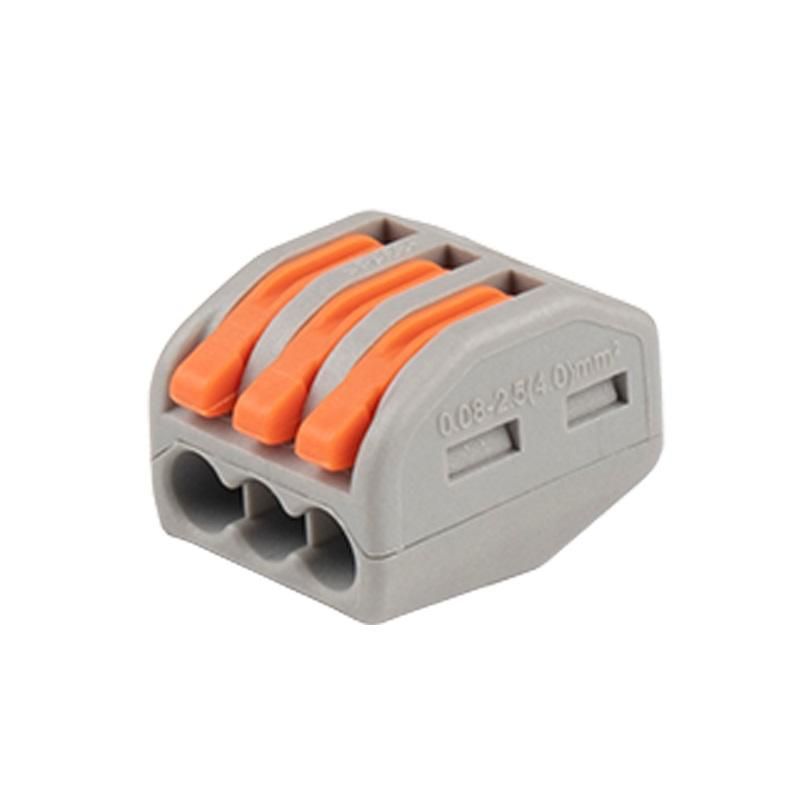

Клемма монтажная рычажного соединения PTC-3P 222-413 450V 32A 0,08-2,5(4.0)mm2 /50шт./ |5050822| Jazzway

Клемма монтажная рычажного соединения PTC-3P 222-413 - надёжное решение для быстрого и безопасного соединения проводов в распределительных щитах, автоматике и промышленном оборудовании. Серия PTC-3P от JazzWay обеспечивает устойчивый контакт при токах до 32 А и напряжении до 450 В, а рычажный механизм позволяет легко фиксировать и освобождать провода без инструментов. Упаковка содержит 50 штук - оптимально для масштабной сборки.

Назначение и область применения

Клемма PTC-3P 222-413 используется для создания разъёмных соединений между проводниками в электрических цепях постоянного и переменного тока. Подходит для установки в силовые и слаботочные устройства: автоматические выключатели, реле, частотные преобразователи, пускатели, распределительные щиты, системы управления технологическими процессами. Применяется на производствах, в энергетике, на транспорте и в системах автоматизации.

Технические характеристики

• Количество контактов: 3 - позволяет подключить три провода в одном корпусе
• Номинальный ток: 32 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 450 В - рассчитана на работу в сетях до 440–450 В переменного тока
• Поперечное сечение проводника: 0,08–4,0 мм2 - совместима с тонкими и средними жилами, включая многопроволочные и однопроволочные
• Тип проводника: одножильный и многожильный - гибкая совместимость с различными типами кабелей
• Цвет: серый - соответствует стандартному цветовому решению промышленных компонентов
• Управление: рычажный зажим - защёлкивание и открытие одним движением

Совместимость и монтаж

PTC-3P 222-413 монтируется на DIN-рейку шириной 35 мм - стандартная система крепления для промышленной аппаратуры. Для подключения необходимо:

• Зачистить изоляцию с провода на 8–10 мм
• Открыть рычаг, вставить провод до упора
• Закрыть рычаг - он сам плотно зажимает жилу

Не требует отвертки, гаечного ключа или другого инструмента. Каждый контакт работает автономно - повреждение одного не влияет на другие. Максимальное сечение 4,0 мм2 допускает использование медных проводов до 2,5 мм2 с многопроволочным сердечником - важно не перегружать зажим более толстыми жилами.

Преимущества

• Быстрая замена и обслуживание - рычаг позволяет отсоединить провод за секунду
• Стабильный контакт - металлические части обеспечивают низкое переходное сопротивление даже при вибрациях
• Защита от случайного выпадения - механический фиксатор предотвращает самоотключение
• Высокая плотность монтажа - три контакта в одном модуле экономят место на рейке
• Износостойкость - материал корпуса устойчив к химическим воздействиям и температурным колебаниям

Ограничения применения

• Не предназначен для работы при температурах выше +85 C - избегайте установки рядом с нагревательными элементами
• Не рекомендуется использовать для алюминиевых проводов - возможна оксидация и потеря контакта
• Не следует применять в условиях постоянного погружения в жидкости - IP-класс защиты не указан, значит, нет герметичности
• Максимальное сечение 4,0 мм2 - нельзя вставлять провода большего диаметра, даже если они кажутся “вплотную”

Примеры использования

• Подключение трёхфазного двигателя через тепловое реле - каждый контакт для одной фазы
• Разводка сигналов от датчиков в пульте управления - удобно собирать несколько проводов в один узел
• Объединение нулевых проводов в распределительной коробке - вместо скруток и изоленты
• Сборка тестового стенда - часто меняются провода, нужна быстрая перестановка

Практические советы

• Перед монтажом проверьте сечение провода - используйте штангенциркуль, чтобы не ошибиться с 2,5/4,0 мм2
• Для многопроволочных проводов перед вставкой слегка скрутите жилы - так они лучше фиксируются
• Не затягивайте рычаг насильно - если не закрывается, возможно, провод слишком толстый
• При использовании в вибрирующих средах периодически проверяйте состояние зажимов - особенно после первых 100 часов работы
• PTC-3P 222-413 от JazzWay совместима с другими изделиями серии PTC - можно комбинировать с одно- и двухполюсными аналогами
