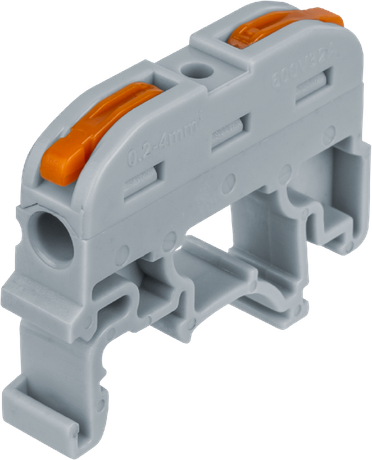

Клемма монтажная 14 223 NTC-R-1х1-2-50 (уп.50шт) NAVIGATOR 14223

Клемма монтажная 14 223 NTC-R-1x1-2-50 от бренда Navigator - надёжное соединение для слаботочных и силовых цепей с пружинным зажимом, подходящее для быстрого монтажа в распределительных коробках, пультах управления и оборудовании с ограниченным пространством.

Назначение и область применения

Клемма монтажная 14 223 NTC-R-1x1-2-50 предназначена для создания прочного и долговечного электрического контакта между проводниками. Подходит для фиксации одножильных и многожильных проводов сечением от 0,08 до 2,5 мм2. Часто используется в системах автоматизации, управлении оборудованием, освещении, контрольной аппаратуре и других устройствах, где требуется частая перепроверка или замена соединений.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 250 В
• Поперечное сечение проводника: 0,08 – 2,5 мм2
• Количество полюсов: 2
• Количество зажимов: 2 (по одному на каждый полюс)
• Тип присоединения: пружинный зажим с рычагом
• Расположение присоединения: сбоку
• Рабочая температура: от -30 C до +110 C
• Материал корпуса: термопласт - устойчив к механическим нагрузкам и перегреву
• Цвет: темно-серый
• Способ монтажа: прямая установка на DIN-рейку или поверхность

Совместимость и монтаж

Клемма монтажная 14 223 NTC-R-1x1-2-50 совместима с большинством стандартных DIN-реек шириной 35 мм. Монтаж осуществляется путём защёлкивания на рейку - никаких инструментов не требуется. Для подключения провода достаточно опустить рычаг, вставить жилу на нужную глубину и вернуть рычаг в исходное положение. Присоединение происходит сбоку, что позволяет компактно располагать несколько клемм рядом друг с другом. Убедитесь, что зачищенная часть провода соответствует рекомендованному сечению - слишком тонкий или толстый провод может вызвать плохой контакт.

Преимущества

• Пружинный зажим с рычагом обеспечивает надёжное соединение без необходимости затяжки винтов - снижает риск человеческой ошибки.
• Удобство обслуживания: можно легко проверить или заменить провод без инструментов.
• Высокая устойчивость к вибрациям благодаря механизму пружинного зажима.
• Термостойкий корпус выдерживает экстремальные температуры, включая холодные условия (-30 C).
• Компактный форм-фактор - идеально для плотной сборки в шкафах и модулях.

Ограничения применения

• Не предназначен для работы с гибкими многожильными проводами без наконечников - возможна деформация жил при многократном подключении/отключении.
• Запрещено использовать в средах с высокой концентрацией химически активных паров или масел - материал корпуса не рассчитан на такие воздействия.
• Не следует применять в условиях постоянного погружения в жидкости - хотя корпус герметичен, клеммы не имеют защиты IP65+.
• Максимальное сечение 2,5 мм2 - не подходит для мощных линий выше 32 А.

Примеры использования

• Подключение датчиков температуры (NTC) в системах контроля оборудования.
• Разводка сигналов управления в панелях автоматики.
• Соединение проводов в светильниках, реле, контроллерах.
• Интерфейсы между платами и внешними устройствами в промышленной автоматике.

Практические советы

• Перед подключением обязательно зачистите провод до 6–8 мм - недостаточная длина может привести к плохому контакту.
• Для многожильных проводов используйте наконечники - это продлит срок службы клеммы и повысит надёжность.
• При монтаже нескольких клемм 14 223 NTC-R-1x1-2-50 на одной рейке соблюдайте минимальный интервал - сбоку расположен вход, поэтому соседние элементы не должны мешать доступу к рычагам.
• Проверьте соответствие цвета изоляции провода и допустимого сечения - не все типы проводов одинаково хорошо работают с этим механизмом.
• Артикул 14223 - это серия NTC-R; при закупке запасных частей ориентируйтесь именно на этот номер, чтобы избежать несовместимости.
