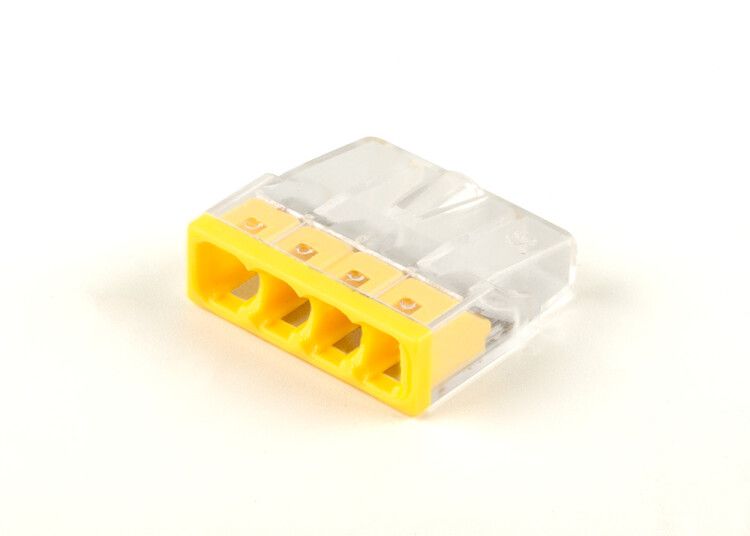

Клемма монтажная 4-проводная для 1-жильного проводника, Stekker - 32390 FERON LD2273-204

Клемма монтажная 4-проводная для подключения одножильных проводников (упаковка 100 штук) от бренда STEKKER (арт. ld2273-204) - надёжное решение для быстрого и безопасного соединения медных одножильных проводов в распределительных коробках, щитах и на оборудовании. Упакованная по 100 штук, она удобна для массового монтажа.

Назначение и область применения

Эта клемма предназначена для соединения одножильных медных проводов сечением 0,5–2,5 мм2. Подходит для внутренней электромонтажной работы: распределительные коробки, световые выключатели, розеточные группы, автоматические устройства, слаботочные системы. Применяется там, где важна компактность, надёжность и возможность многократного демонтажа без потери качества соединения.

Технические характеристики

• Количество контактов: 4
• Диапазон сечений проводов: 0,5 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Рабочее напряжение: до 380 В (для сетей переменного тока)
• Материал контактной части: латунь
• Корпус: прозрачный поликарбонат
• Зажимные элементы: стальная пружина
• Степень защиты: IP20 - защищает от доступа пальцев и крупных предметов, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - рассчитана на работу в условиях повышенной влажности и перепадов температур
• Диапазон рабочих температур: от -20 C до +80 C
• Цвет корпуса: прозрачный - позволяет визуально контролировать состояние проводов

Совместимость и монтаж

Подключение осуществляется путём вставки подготовленного одножильного провода в зажим до характерного щелчка. Для освобождения провода достаточно нажать на рычаг зажима. Клеммы не требуют затяжки винтов - исключается риск перегрева из-за недостаточного или чрезмерного усилия. Монтаж возможен на кабеле прямо внутри распределительной коробки. Размеры компактны - подходят даже для плотных сборок. Обязательно соблюдайте допустимый диапазон сечений: провода меньше 0,5 мм2 могут плохо фиксироваться, больше 2,5 мм2 - повредить механизм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок до 450 В. Корпус выполнен из самозатухающего поликарбоната, что снижает риск распространения пламени. Наличие прозрачного корпуса позволяет оператору визуально проверить правильность установки провода. Отсутствие смазочных материалов исключает риск окисления контактов и загрязнения соседних элементов.

Преимущества

• Компактность - помещаются даже в малогабаритные распределительные коробки
• Высокая механическая прочность - устойчивы к ударам и вибрациям
• Не требуется периодическое обслуживание - никакой подтяжки винтов
• Легкий и быстрый монтаж - подключение одним движением
• Возможность многократного разъединения без потерь качества соединения
• Прозрачная крышка - контроль состояния провода без вскрытия

Ограничения применения

• Не многожильными проводами - только одножильные медные
• Не предназначен для открытых участков или внешней установки - степень защиты IP20 не обеспечивает защиту от влаги и пыли
• Не рекомендовано использование в местах постоянного нагрева выше +80 C
• Не следует применять в цепях с импульсными нагрузками свыше 24 А
• Не совместима с алюминиевыми проводами - возможен хрупкий контакт и перегрев

Примеры использования

• Объединение трёх фазных проводов и одного нулевого в распределительной коробке квартиры
• Подключение датчиков движения и реле в системах управления освещением
• Соединение проводов между модульными устройствами в DIN-рейке
• Передача сигнала в системах видеонаблюдения и домашней автоматизации

Практические советы

• Перед вводом провода удалите изоляцию точно на глубину, указанную в инструкции - обычно около 8–10 мм
• Не используйте инструменты для зачистки, которые деформируют жилу - сохраняйте круглое сечение
• Проверьте, что все четыре провода полностью вошли в свои каналы - видно по щелчку и уровню входа
• При использовании в групповой сборке оставляйте минимальный зазор 5 мм между клеммами для теплоотвода
• Артикул ld2273-204 часто используется в паре с другими клеммами STEKKER - можно составлять унифицированные сборки
• Упаковка из 100 штук оптимальна для профессионального монтажа - экономит время закупки и хранения
