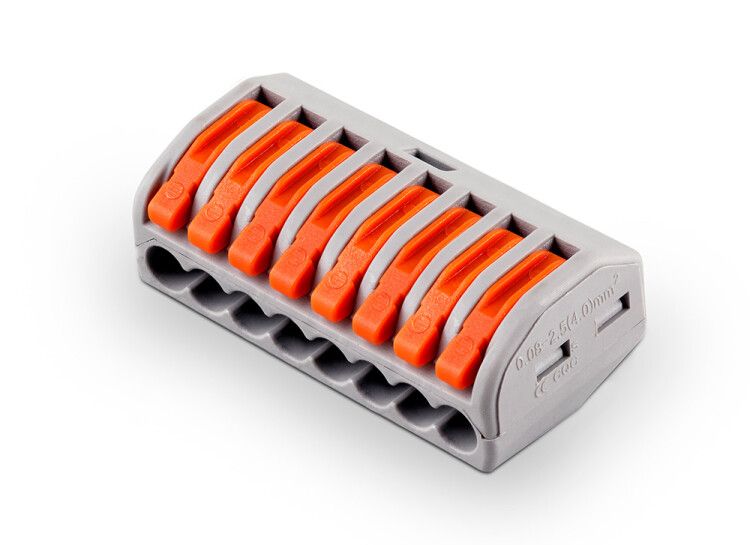

Клемма монтажная STEKKER 8-проводная 24/32А 0.08-4 мм² FERON 32399

Клемма монтажная 8-проводная от STEKKER и FERON (артикулы 32399, ld222-418) предназначена для надёжного соединения до восьми проводов в распределительных коробках, щитах управления и на оборудовании с низкими и средними нагрузками. Материалы корпуса обеспечивают устойчивость к механическим воздействиям и широкому диапазону температур.

Назначение и область применения

Эта клемма используется для коммутации силовых и слаботочных цепей в условиях постоянной эксплуатации. Подходит для установки в электрошкафах, на пультах управления, в системах автоматизации, где требуется компактное и безопасное соединение нескольких проводов. Применяется в промышленном оборудовании, бытовой технике, системах освещения и вентиляции.

Технические характеристики

• Количество контактов: 8 - позволяет подключить восемь одножильных или многожильных проводов в одном устройстве
• Диапазон сечений проводов: 0,08–4 мм2 - совместима с тонкими контрольными жилами и более мощными силовыми кабелями
• Номинальное напряжение: 250 В - рассчитана на работу в сетях до 250 В переменного тока
• Номинальный ток: 24 А / 32 А - зависит от сечения провода; для 0,5–1,5 мм2 - до 24 А, для 2,5–4 мм2 - до 32 А
• Материал контактов: латунь - обеспечивает хорошую проводимость и устойчивость к окислению
• Корпус: нейлон и сталь - прочный, не горючий, с высокой изоляционной способностью
• Степень защиты: IP20 - защищает от прикосновения пальцами и крупным инструментом, но не от пыли и влаги
• Рабочая температура: от –20 C до +80 C - подходит для помещений с перепадами температур, включая неотапливаемые зоны
• Климатическое исполнение: УХЛ4 - предназначен для работы в умеренном и холодном климате с повышенной влажностью
• Цвет: серый - соответствует стандартному цветовому решению промышленного оборудования

Совместимость и монтаж

Клемма монтажная 8-проводная крепится непосредственно на кабель - не требует монтажа на DIN-рейку. Для подключения необходимо зачистить изоляцию провода на 6–8 мм, вставить его в гнездо и затянуть винт отверткой. Каждый контакт имеет отдельную зажимную колодку, что исключает перекрестные замыкания. Не рекомендуется использовать с проводами большего сечения - возможна деформация контактов. Диаметр входного отверстия рассчитан на стандартные кабели с внешним диаметром до 10 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в закрытых помещениях. Степень защиты IP20 предотвращает случайное прикосновение к токоведущим частям, но не обеспечивает герметичность. Наличие материала нейлона класса UL94 V-0 гарантирует самозатухание при возгорании. Соответствие климатическому исполнению УХЛ4 подтверждает возможность эксплуатации в условиях повышенной влажности и низких температур.

Преимущества

• Высокая плотность контактов - восемь соединений в компактном корпусе экономят место в шкафу
• Надёжный зажим с винтом - фиксирует провод даже при вибрациях и частых перегрузках
• Удобство обслуживания - каждый контакт можно проверить и заменить без демонтажа всей группы
• Устойчивость к перепадам температур - сохраняет работоспособность в суровых условиях
• Совместимость с различными типами проводов - от медных одножильных до многожильных с опрессовкой

Ограничения применения

• Не применяется во влажных, открытых или наружных установках - степень защиты IP20 недостаточна
• Запрещено использование в цепях выше 250 В - риск пробоя изоляции
• Не подходит для проводов сечением менее 0,08 мм2 - плохо фиксируются, возможен контактный нагрев
• Не предназначена для частого подключения/отключения - не является разъёмом, винты не рассчитаны на многократные операции
• Не допускается монтаж на DIN-рейку - отсутствуют крепления, только прямая фиксация на кабеле

Примеры использования

• Подключение датчиков температуры и давления в системах автоматизации
• Распределение питания между несколькими светильниками в одном контуре
• Объединение выходов контроллеров в пульте управления станком
• Сборка распределительных коробок в торговых центрах и офисах
• Формирование групповых соединений в системах вентиляции и кондиционирования

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода указанному диапазону - переоценка увеличивает риск повреждения контактов
• Используйте отвёртки с плоским наконечником подходящего размера - слишком маленький или большой инструмент может повредить резьбу
• Не перетягивайте винты - достаточно усилия, чтобы провод не выскакивал при легком потягивании
• Для многожильных проводов используйте наконечники (наконечники типа “плюс” или “минус”) - это повысит долговечность соединения
• При работе в местах с вибрацией дополнительно фиксируйте клемму клеем или хомутом - она не имеет собственного крепления
• Проверяйте температуру контактов через несколько часов после включения - перегрев указывает на плохой контакт или завышенную нагрузку
