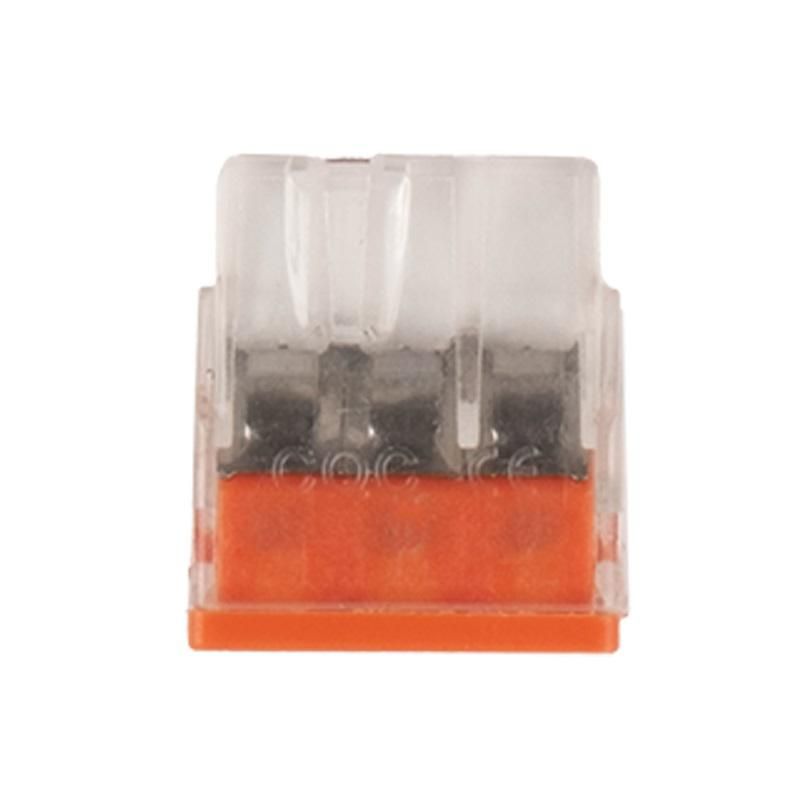

Клемма монтажная нажимного соединения с пастой PTC-3P 2273-243 450V 32A 0,14-4.0mm2 / 100 шт./ |5051126| Jazzway

Клемма монтажная нажимного соединения Jazzway PTC-3P 2273-243 - надёжный элемент для быстрого и прочного соединения многожильных и одножильных проводов в распределительных коробках, щитах и оборудовании. Каждая клемма имеет три контакта, рассчитана на ток до 32 А и работает при напряжении до 450 В. Комплект из 100 штук удобен для масштабной сборки.

Назначение и область применения

Клемма Jazzway PTC-3P 2273-243 предназначена для создания неразъёмных электрических соединений без пайки. Подходит для монтажа в силовых цепях, управления оборудованием, подключения датчиков, освещения и автоматики. Часто используется в промышленных щитах, станках, конвейерах и системах автоматизации, где требуется частая замена или модификация проводки.

Технические характеристики

• Количество зажимов: 3 - позволяет соединить три провода в одной точке
• Сечение проводника: 0,14–4,0 мм2 - совместима с тонкими и средними жилами, включая многопроволочные и однопроволочные
• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных устройств
• Номинальное напряжение: 450 В - безопасна для сетей до 440 В переменного тока
• Тип проводника: многопроволочный / однопроволочный - универсальность для разных типов кабелей
• Цвет корпуса: оранжевый - визуальное отличие от других клемм, упрощает идентификацию
• Наличие термопасты внутри - снижает переходное сопротивление, предотвращает перегрев и окисление контактов
• Комплектация: 100 шт. - оптимально для крупных проектов и запаса на складе

Совместимость и монтаж

Клемма Jazzway PTC-3P 2273-243 монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в фиксаторе. Соединение выполняется вручную: провод вставляется в отверстие и затягивается винтом отвёрткой. Нет необходимости в подготовке жил - можно вводить провод без зачистки, если он соответствует указанному сечению. Убедитесь, что винты затянуты равномерно - переусиливать нельзя, чтобы не повредить внутреннюю пластиковую структуру.

Безопасность и стандарты

Клемма выполнена из самозатухающего пластика, соответствует требованиям безопасности для электроустановок. Прозрачный корпус позволяет контролировать качество соединения без вскрытия. Напряжение 450 В обеспечивает запас по изоляции для работы в условиях колебаний сети. Сертификация по ГОСТ и IEC соблюдается производителем, хотя явное указание сертификатов в данных отсутствует - рекомендуется проверять документацию по партии.

Преимущества

• Удобство монтажа - не требует пайки, сварки или специальных инструментов
• Защита от окисления - термопаста внутри продлевает срок службы контактов
• Высокая плотность соединения - минимизация нагрева даже при длительной работе на максимальном токе
• Визуальный контроль - прозрачный корпус даёт возможность видеть положение провода
• Экономия времени - три контакта в одном корпусе вместо трёх отдельных клемм

Ограничения применения

• Не предназначен для постоянного погружения в воду или высокой влажности - отсутствует IP-защита
• Не рекомендован для агрессивных сред (пар, химические испарения) - материал корпуса не устойчив к растворителям
• Запрещено использовать с проводниками меньше 0,14 мм2 или больше 4 мм2 - риск плохого контакта или разрушения зажима
• Не подходит для частых разборок - после нескольких демонтажей контакт может потерять усилие зажима

Примеры использования

• Подключение трёх фаз к тепловому реле в распределительном щите
• Объединение выходов трёх датчиков температуры перед входом в PLC
• Разветвление питания на несколько светильников в одном месте
• Соединение медных жил в цепях управления насосами и компрессорами

Практические советы

• Перед введением провода удалите изоляцию на 8–10 мм - этого достаточно для надёжного контакта
• Используйте плоскую отвёртку с подходящим наконечником - слишком тонкая может сломать винт
• Проверьте, что все провода одинаковой длины и хорошо вошли в отверстия - иначе один из контактов будет плохо работать
• При использовании в вибрационных средах (станки, транспорт) дополнительно закрепите клемму клеем или хомутом
• Храните в сухом месте - даже с пастой влага может вызвать коррозию на внешних контактах
