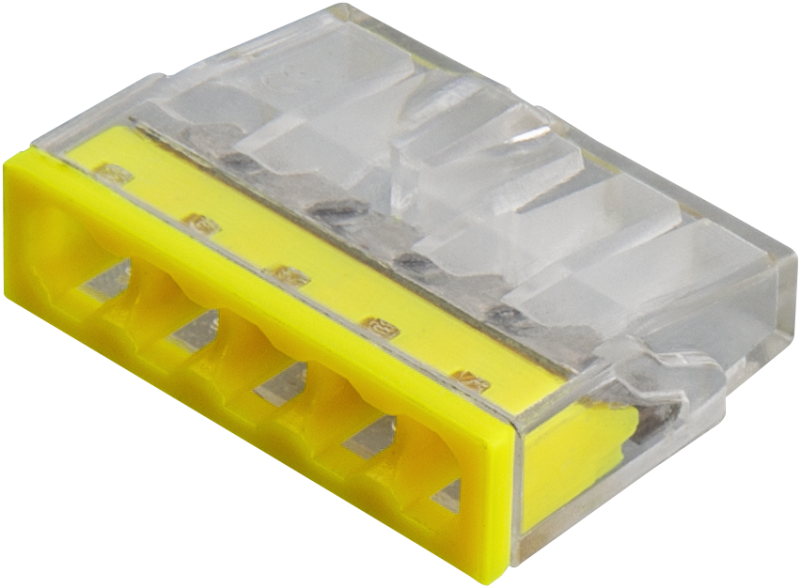

Клемма монтажная 95 169 NTC-NC-01-5-50 (уп.50шт) NAVIGATOR 95169 32040

Клемма монтажная NTC-NC-01-5-50 (50 шт) от бренда Navigator - это компактное устройство для быстрого и надёжного соединения одножильных проводников без инструментов. Артикул 95169 подходит для монтажа в распределительных коробках, пультах управления и других местах, где важна плотная упаковка и доступ к контактам.

Назначение и область применения

Клемма монтажная NTC-NC-01-5-50 (50 шт) используется для соединения медных и алюминиевых одножильных проводников в сетях переменного тока с частотой 50–60 Гц и напряжением до 450 В. Применяется в бытовых и промышленных системах: распределительных щитах, светильниках, автоматике оборудования, конвейерах, панелях управления. Особенно эффективна там, где требуется много точек подключения в ограниченном пространстве.

Технические характеристики

• Количество контактов: 5
• Поперечное сечение провода: 0,5–2,5 мм2
• Диаметр провода: 0,8–1,78 мм
• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Материал контактов: медь
• Материал корпуса: поликарбонат
• Цвет: прозрачный
• Поддерживает однопроволочные проводники: да
• Наличие контактной пасты: есть

Совместимость и монтаж

Клемма NTC-NC-01-5-50 совместима только с одножильными жилами - многожильные провода требуют предварительной опрессовки или установки наконечников. Для подключения достаточно вставить провод в гнездо до упора: зажим срабатывает автоматически за счёт пружины и контактной пасты. Монтаж не требует отверток или клещей. Корпус позволяет визуально контролировать глубину ввода провода и целостность соединения. Установка возможна на DIN-рейку или фиксация в панели через выступы на корпусе.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для работы в сетях до 450 В. Поликарбонатный корпус обеспечивает высокую механическую прочность и устойчивость к перегреву. Наличие контактной пасты снижает окисление и повышает долговечность соединений, особенно при работе с алюминием. Серия NTC-NC прошла внутренние испытания производителя Navigator на соответствие нормам для электроустановок.

Преимущества

• Компактные размеры - экономят место в щитах и коробках
• Прозрачный корпус - позволяет видеть состояние провода и качество соединения
• Контактная паста - предотвращает окисление, увеличивает срок службы, особенно при соединении меди и алюминия
• Медные контакты - обеспечивают низкое переходное сопротивление и стабильную передачу тока
• Быстрая установка - не нужны инструменты, подключение занимает несколько секунд

Ограничения применения

Не применяется для многожильных проводов без наконечников. Не рекомендовано использование в условиях постоянного воздействия воды, масла или химических сред - хотя корпус IP20, он не герметичен. Температурный режим ограничен рабочими условиями стандартных электрощитов (-25C…+70C). Не предназначен для силовых цепей выше 24 А или напряжения свыше 450 В.

Примеры использования

• Распределительные коробки в квартирах и офисах
• Подключение датчиков и реле в системах автоматизации
• Соединение осветительных цепей в торговых помещениях
• Обвязка двигателей и пускателей на производстве
• Запитка терморегуляторов и контрольных плат

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, указанную в спецификации - слишком длинная жила может замкнуть соседние контакты
• Используйте клемму NTC-NC-01-5-50 только с одножильным проводом; если нужна гибкая жила - используйте наконечник типа “штырь”
• При подключении алюминиевого провода - обязательно проверьте наличие пасты внутри; если её недостаточно, нанесите немного контактной смазки самостоятельно
• Учитывайте посадочный размер: клемма имеет ширину около 12 мм - планируйте шаг между рядами в щите
• Артикулы 95169 и 32040 - это один и тот же продукт в разных упаковках; выбирайте по количеству необходимых единиц
