Клемма монтажная 95 188 NTC-R4-3-3-50 (уп.50шт) NAVIGATOR 95188 32059

Клемма монтажная 95 188 NTC-R4-3-3-50 (уп.50шт) NAVIGATOR 95188 32059
Клемма монтажная 95 188 NTC-R4-3-3-50 (уп.50шт) NAVIGATOR 95188 32059

Товарные предложения:

Клемма монтажная 95 188 NTC-R4-3-3-50 (уп.50шт) NAVIGATOR 9518826.02.2026113 уп. 2 670,35 ₽

уп. 50 шт.
от 12 дней
15 лет на рынке
Более 10 000 довольных клиентов
Счёт за 15 минут
Ценим ваше время
Подбор аналогов
Поможем найти замену и аксессуары
Доставка по всей РФ
Бережная упаковка каждого заказа
Любая форма оплаты
Наличный и безналичный расчёт

Описание

Характеристики

Сертификаты

Описание

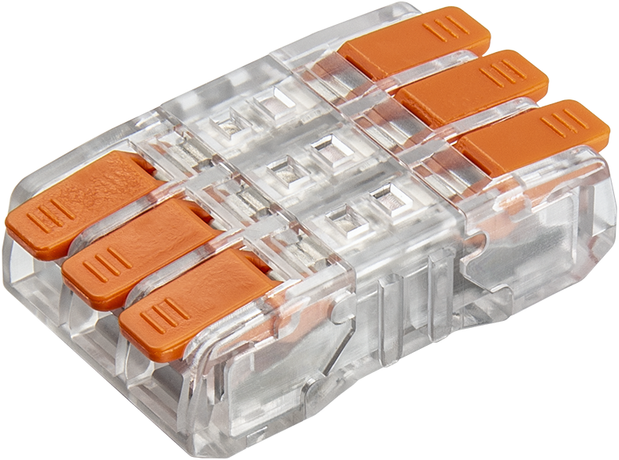

Клемма монтажная NTC-R4-3-3-50 от бренда Navigator - это проходной контактный элемент с рычажным механизмом, предназначенный для надежного и многоразового соединения медных проводов в распределительных коробках, щитах и оборудовании. Артикулы 95188 и 32059 соответствуют одной модели, отличающейся компактностью и возможностью сборки в блоки.

Назначение и область применения

Клемма монтажная NTC-R4-3-3-50 используется для создания разъёмных соединений между проводами в электрических цепях переменного тока с частотой 50–60 Гц и напряжением до 450 В. Применяется в силовых и слаботочных системах: распределительных щитах, автоматике, станках, освещении, конвейерах, бытовых устройствах. Подходит как для новых монтажей, так и для замены старых соединений.

Технические характеристики

  • Количество контактов: 6 - позволяет соединить шесть проводов в одном модуле
  • Номинальный ток: 24 А - выдерживает нагрузку до этого значения без перегрева
  • Номинальное напряжение: 450 В - безопасна для сетей до 450 В переменного тока
  • Поперечное сечение провода: 0,2–2,5 мм2 - совместима с тонкими и средними жилами
  • Диаметр кабеля: 0,51–1,78 мм - оптимальный диапазон для зачистки и фиксации
  • Тип проводника: однопроволочные, гибкие, многопроволочные - работает с любыми типами медных проводов
  • Материал контактов: луженая медь - устойчивость к окислению, хорошая проводимость
  • Материал корпуса: поликарбонат - прочный, термостойкий, самозатухающий
  • Цвет корпуса: прозрачный - позволяет визуально контролировать состояние соединения
  • Управление: рычаг - обеспечивает зажим без инструментов

Совместимость и монтаж

Клемма NTC-R4-3-3-50 легко собирается в блоки с другими клеммами серии NTC-R4 - можно формировать ряды из нескольких единиц для компактной организации множества соединений. Для установки достаточно вставить провод в гнездо и нажать рычаг - он автоматически зажимает жилу. Отсоединение происходит тем же рычагом: поднять - вытащить провод. Нет необходимости использовать отвертки, плоскогубцы или другие инструменты. Посадочная ширина стандартизована - совместима с DIN-рейкой 35 мм.

Безопасность и стандарты

Изделие изготовлено из самозатухающего поликарбоната, что снижает риск распространения горения. Луженые медные контакты предотвращают окисление и повышают долговечность соединения. Соответствует требованиям безопасности для электроустановок до 450 В. Сертификация по международным нормам IEC 60947-7-1 и EN 60947-7-1 подтверждает соответствие промышленному уровню надежности.

Преимущества

  • Прозрачный корпус - видно, правильно ли вставлен провод и есть ли окисление контактов
  • Рычажный механизм - быстрый монтаж и демонтаж без инструментов, минимизация человеческой ошибки
  • Луженые контакты - уменьшают переходное сопротивление, продлевают срок службы
  • Возможность сборки в блоки - экономия места, упорядоченная маршрутизация проводов
  • Поддержка всех типов медных проводов - универсальность для различных задач

Ограничения применения

Не предназначен для работы с алюминиевыми проводами - материал контактов рассчитан исключительно на медь. Не рекомендуется применять в условиях постоянного воздействия открытого огня, высоких механических ударов или агрессивных химических сред. Максимальная рабочая температура - +105 C; при более высоких температурах возможно деформирование корпуса. Не следует использовать в цепях постоянного тока выше 450 В - спецификация рассчитана только на переменный ток.

Примеры использования

  • Распределительный щит в квартире - соединение групп освещения и розеток
  • Производственный станок - подключение датчиков, двигателей и кнопок управления
  • Конвейерная система - коммутирование сигналов между модулями
  • Аварийное освещение - надежное соединение в местах с ограниченным доступом
  • Обслуживание электронных плат - временные тестовые соединения

Практические советы

  • Перед вставкой провода зачищайте изоляцию точно на 6–8 мм - меньше не зажмётся, больше может выпасть
  • Проверяйте плотность соединения после зажима: легкое покачивание провода не допускается
  • При сборке в блоки соблюдайте порядок: начинайте с крайней клеммы, чтобы избежать перекоса
  • Учитывайте посадочный диаметр - клемма NTC-R4-3-3-50 имеет ширину 17,5 мм, поэтому в один ряд помещается до 5 штук на стандартную DIN-рейку
  • Для многопроволочных проводов используйте наконечники-гильзы - это повысит надежность и предотвратит запутывание жил
  • При длительной работе под нагрузкой проверяйте нагрев клеммы - если корпус теплый, стоит снизить нагрузку или увеличить сечение провода

Характеристики

Производитель/Бренд

Navigator

Артикул

95188

Глубина

140 мм.

Ширина

140 мм.

Высота

50 мм.

Вес

0.441 кг.

Цвет

Прозрачный

Тип изделия

Клемма

Преимущества

Прозрачный корпус, удобные рычаги, возможность соединения в блок, контакты из луженой меди, корпус из поликарбоната, изоляция

Диаметр кабеля

0.51-1.78 мм

Тип проводника

Однопроволочный, гибкий, многопроволочный

Номинальный ток

24 А

Рычаг управления

Да

Поперечное сечение

0.2-2.5 кв.мм

Количество контактов

6

Номинальное напряжение

450 В
