Клемма строительно-монтажная OptiKit СМК 221-415 с рычагом 5 отверстий 0,2-2,5(4,0)мм2 | 351069 КЭАЗ

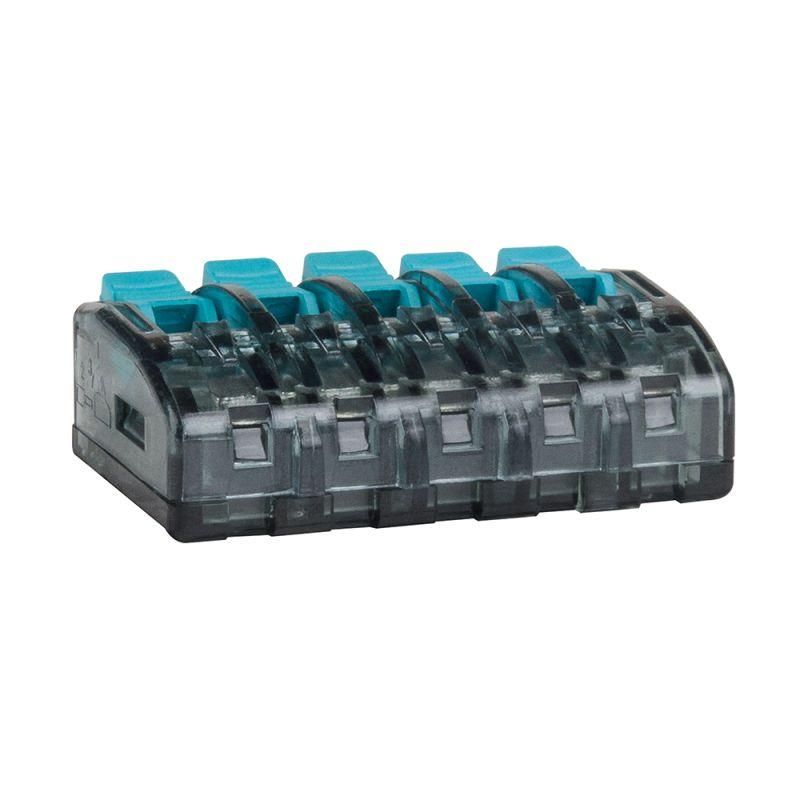

Клемма строительно-монтажная СМК 221-415 с рычагом 5 отверстий 0,2–2,5(4,0) мм2 от КЭАЗ Optima - надёжное решение для быстрого и безопасного соединения многожильных и одножильных проводов в распределительных щитах и коробках. Благодаря рычажному механизму и тестовому окну, она ускоряет монтаж и позволяет контролировать наличие напряжения без разборки.

Назначение и область применения

Клемма СМК 221-415 используется для соединения проводов в низковольтных электрических сетях до 400 В. Применяется в электрощитах, распределительных коробках, на объектах жилой и коммерческой застройки, а также при монтаже систем освещения, автоматики и слаботочных устройств. Подходит для работы с неподготовленными проводниками - без зачистки изоляции и опрессовки.

Технические характеристики

• Количество контактов: 5
• Номинальное поперечное сечение: 0,2 – 2,5 мм2 (допускается кратковременное подключение до 4,0 мм2)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Диаметр кабеля: 0,5 – 1,78 мм
• Классификация по AWG: 12 – 28
• Рабочий температурный диапазон: от -40 C до +70 C
• Материал корпуса: негорючий термопластик
• Цвет: прозрачный (обеспечивает визуальный контроль контакта)

Совместимость и монтаж

Клемма СМК 221-415 совместима с медными и алюминиевыми проводами, соответствующими ГОСТ IEC 60998-1-2017 и ГОСТ IEC 60998-2-2-2013. Монтаж выполняется без инструментов: зажим происходит при нажатии рычага. Для подключения:

• Закройте рычаг;
• Вставьте подготовленный провод до упора в одно из пяти отверстий;
• Отпустите рычаг - контакт замыкается автоматически.

Не требует предварительной зачистки изоляции. Убедитесь, что диаметр жилы попадает в допустимый диапазон 0,5–1,78 мм - слишком толстые или тонкие провода снижают надёжность соединения.

Безопасность и стандарты

Клемма выполнена из самозатухающих материалов, соответствует требованиям безопасности ГОСТ IEC 60998. Наличие тестового окна позволяет проверить наличие напряжения пробником без вскрытия корпуса - повышает безопасность при диагностике. Конструкция исключает случайное выскальзывание провода после фиксации.

Преимущества

• Рычажный механизм обеспечивает быстрый и надёжный монтаж без отвёрток и инструментов.
• Прозрачный корпус даёт возможность визуально оценить качество соединения и целостность жилы.
• Тестовое окно позволяет проверить напряжение без демонтажа - экономит время при обслуживании.
• Устойчивость к экстремальным температурам (-40…+70 C) делает её пригодной для установки в неотапливаемых помещениях и на улице (внутри коробок).
• Использование негорючего материала снижает риск возгорания при перегрузках.

Ограничения применения

• Не предназначен для подключения проводов сечением более 4,0 мм2 - возможен перегрев и потеря контакта.
• Не рекомендуется использовать для многожильных проводов с очень тонкими жилами (менее 0,2 мм2), так как они могут не обеспечивать достаточную площадь контакта.
• Не следует применять в условиях постоянного механического воздействия или вибраций без дополнительной фиксации клеммы на DIN-рейке.
• Не рассчитана на работу с высокочастотными сигналами или импульсными нагрузками - только для переменного тока 50/60 Гц.

Примеры использования

• Соединение групп освещения в этажном щите квартиры.
• Разводка проводов от счётчика к автоматическим выключателям.
• Подключение датчиков движения, реле времени и модулей автоматики в распределительной коробке.
• Объединение нескольких проводов в одном месте при ремонте старой проводки.

Практические советы

• Перед монтажом убедитесь, что провод не имеет повреждений изоляции - даже минимальные трещины могут вызвать нагрев.
• При использовании проводов сечением близком к верхней границе (2,5 мм2), лучше выбирать клеммы с запасом по току - 32 А - это минимум, а не комфортный режим.
• Фиксируйте клемму на DIN-рейке с помощью штатного крепления - не позволяйте ей болтаться, особенно при частом доступе.
• Проверяйте плотность контакта через тестовое окно: жила должна быть видна полностью, без просветов и деформаций.
• Артикул 351069 - это точный идентификатор модели СМК 221-415 от КЭАЗ Optima; при закупке используйте именно этот номер, чтобы избежать аналогов с другими параметрами.
