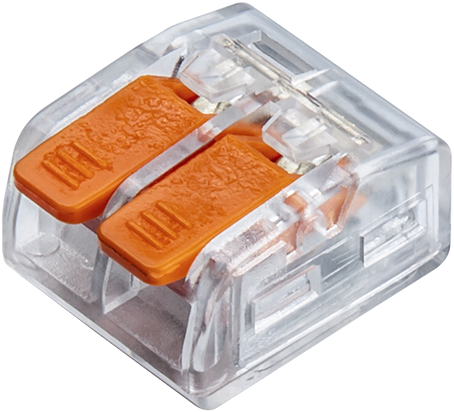

Клемма монтажная NTC-R2-2-50, 32А, 450В, 0.2-4кв.мм NAVIGATOR 95178

Клемма монтажная 95 178 безвинтовая (упаковка 50 штук) от бренда Navigator - это компактное, многоразовое соединительное устройство с рычажным механизмом для быстрого подключения проводов без инструментов. Артикул 95178 подходит для слаботочных и силовых цепей в быту и на производстве.

Назначение и область применения

Клемма монтажная 95 178 безвинтовая используется для надежного соединения медных проводников в электрических цепях переменного тока с частотой 50–60 Гц и напряжением до 450 В. Применяется там, где важна скорость монтажа и возможность последующего переподключения: распределительные щиты, пульты управления, оборудование с часто меняющейся коммутацией, автоматизация, освещение, системы безопасности.

Технические характеристики

• Поперечное сечение провода: 0,2–4 мм2
• Диаметр провода: 0,51–2,26 мм
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Количество контактов: 2
• Тип проводника: однопроволочные, гибкие, многопроволочные
• Материал контактов: медь
• Материал корпуса: поликарбонат
• Цвет: прозрачный
• Управление: рычажный механизм

Совместимость и монтаж

Клемма 95 178 совместима с любыми медными проводами в указанном диапазоне сечений. Для подключения достаточно зачистить конец провода, вставить его в контактную камеру и опустить рычаг - соединение фиксируется механически. Нельзя использовать с алюминиевыми проводами или проводами с наконечниками-гильзами большего диаметра. Установка возможна на DIN-рейку 35 мм (не требует дополнительной фиксации).

Преимущества

• На 30% компактнее аналогичных моделей - экономит место в щитках и распределительных коробках
• Прозрачный корпус позволяет визуально контролировать состояние провода и качество соединения
• Рычаги легко управляются одной рукой - снижают нагрузку на оператора и исключают необходимость в отвертках
• Медные контакты обеспечивают низкое переходное сопротивление и долгий срок службы
• Поликарбонатный корпус устойчив к ударным нагрузкам и высоким температурам
• Защитная изоляция предотвращает случайное прикосновение к токоведущим частям

Ограничения применения

• Не предназначен для работы с алюминием, медно-алюминиевыми соединениями или проводами с жесткими наконечниками вне допустимых размеров
• Не рекомендован для постоянного воздействия влаги, химически активных сред или открытого воздуха без защиты
• Не следует применять в цепях с импульсными нагрузками выше 32 А или частотой свыше 60 Гц
• Запрещено перегревать - максимальная рабочая температура +85 C

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Разводка осветительных цепей в офисах и жилых домах
• Объединение проводов в распределительных коробках вместо скруток
• Монтаж временных линий на стройплощадках
• Замена старых винтовых клемм в щитах на более безопасные и ремонтопригодные решения

Практические советы

• Перед установкой обязательно зачищайте провод до металлического блеска - оксиды снижают надежность соединения
• Используйте только провода сечением 0,2–4 мм2; попытки вставить слишком толстый провод повредят механизм
• Проверяйте плотность фиксации после замыкания рычага - провод не должен выскальзывать при легком потягивании
• При необходимости демонтажа - поднимите рычаг полностью, затем осторожно извлеките провод
• Артикул 95178 выпускается в упаковке по 50 штук - идеальный вариант для закупок на крупные проекты
• Серия NTC-R2 от Navigator соответствует требованиям IEC 60947-7-1 - гарантирует соответствие международным нормам безопасности
