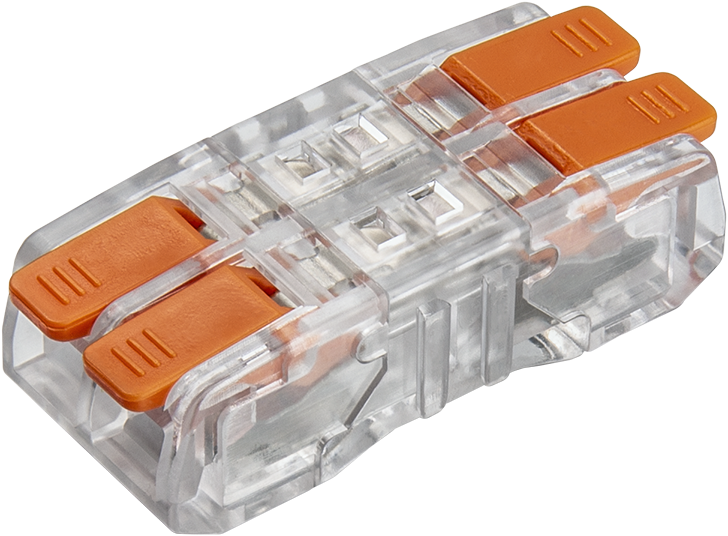

Клемма монтажная 95 187 NTC-R4-2-2-50 (уп.50шт) NAVIGATOR 95187 32058

Клемма монтажная NTC-R4-2-2-50 от бренда Navigator - это проходной контактный элемент с рычажным механизмом, предназначенный для надежного и инструментального соединения проводов в распределительных системах. Артикулы 95187 и 32058 соответствуют этой модели, которая сочетает простоту монтажа, безопасность и совместимость с широким спектром проводников.

Назначение и область применения

Клемма монтажная NTC-R4-2-2-50 используется для создания временных или постоянных соединений между проводами в электрических цепях переменного тока с частотой 50–60 Гц и напряжением до 450 В. Применяется в щитах, пультах управления, оборудовании автоматизации, освещении, конвейерах и других устройствах, где требуется частая перенастройка или обслуживание цепей. Подходит как для промышленных объектов, так и для домашних электросистем.

Технические характеристики

• Количество контактов: 4 - позволяет соединить четыре провода в одном модуле
• Номинальный ток: 24 А - выдерживает нагрузки до этого значения без перегрева
• Номинальное напряжение: 450 В - рассчитана на работу в сетях с высоким напряжением
• Поперечное сечение проводника: 0,2 – 2,5 мм2 - подходит для тонких и средних жил
• Диаметр кабеля: 0,51 – 1,78 мм - оптимальный диапазон для зачистки и фиксации
• Тип проводника: однопроволочные, гибкие и многопроволочные - универсальность для разных типов кабелей
• Материал контактов: луженая медь - устойчивость к окислению и хорошая проводимость
• Корпус: прозрачный негорючий поликарбонат - видимость внутреннего состояния и повышенная огнестойкость
• Управление: рычаг - обеспечивает легкое зажимание и освобождение проводов без отверток

Совместимость и монтаж

Клемма NTC-R4-2-2-50 легко монтируется на DIN-рейку 35 мм благодаря стандартному креплению. Модули можно соединять друг с другом в блоки - это позволяет компактно организовать несколько цепей в одной группе. Для подключения достаточно зачистить провод на 8–10 мм, вставить его в гнездо и нажать рычаг. Отсоединение происходит тем же способом - просто поднимите рычаг и вытяните провод. Нет необходимости использовать инструменты, что экономит время при ремонте или изменении схемы.

Безопасность и стандарты

Клемма выполнена из негорючего поликарбоната, соответствует требованиям безопасности для электрооборудования. Конструкция исключает доступ к токоведущим частям при закрытом рычаге - снижается риск поражения током при работе рядом с активными цепями. Производитель применяет материалы, соответствующие нормам IEC 60947-7-1 и EN 60998. Условия эксплуатации: температура от -25C до +85C, относительная влажность до 95% без конденсации.

Преимущества

• Прозрачный корпус - позволяет визуально контролировать состояние проводов и наличие окисления
• Удобные рычаги - ускоряют монтаж и демонтаж, особенно в труднодоступных местах
• Луженые медные контакты - предотвращают коррозию и сохраняют низкое переходное сопротивление
• Возможность сборки в блоки - уменьшает количество отдельных устройств и повышает плотность установки
• Защита от случайного прикосновения - безопасна даже при открытых крышках, если рычаг в рабочем положении

Ограничения применения

Клемма NTC-R4-2-2-50 не предназначена для работы с алюминиевыми проводами - возможен химический контакт и ослабление соединения. Также не рекомендуется применять её в условиях постоянной вибрации без дополнительной фиксации - хотя рычаг надежно зажимает провод, длительные механические колебания могут вызвать ослабление. Не следует использовать в помещениях с агрессивными химическими испарениями - материал корпуса устойчив, но не предназначен для экстремальных условий.

Примеры использования

• Подключение датчиков температуры и терморезисторов в системах контроля оборудования
• Разветвление цепей питания в распределительных шкафах станков и конвейеров
• Объединение нескольких световых контуров в одном месте (например, в торговых залах)
• Временные соединения при тестировании электронных плат и автоматических систем
• Замена старых болтовых соединений в щитах на более надежные и сервисные клеммы

Практические советы

• Перед вставкой провода обязательно зачищайте его на 8–10 мм - меньше будет плохо зажиматься, больше может выпасть
• Используйте только медные провода с подходящим сечением - не допускайте перегрузки по току
• При сборке в блоки проверяйте, чтобы все рычаги были в одном направлении - это упрощает обслуживание
• Не затягивайте рычаг силой - он сам фиксируется при правильном введении провода; избыточное усилие может повредить механизм
• При замене клеммы - всегда отключайте питание, даже если рычаг кажется “выключенным”
• Артикулы 95187 и 32058 - это один и тот же продукт, различаются только по партиям поставки
