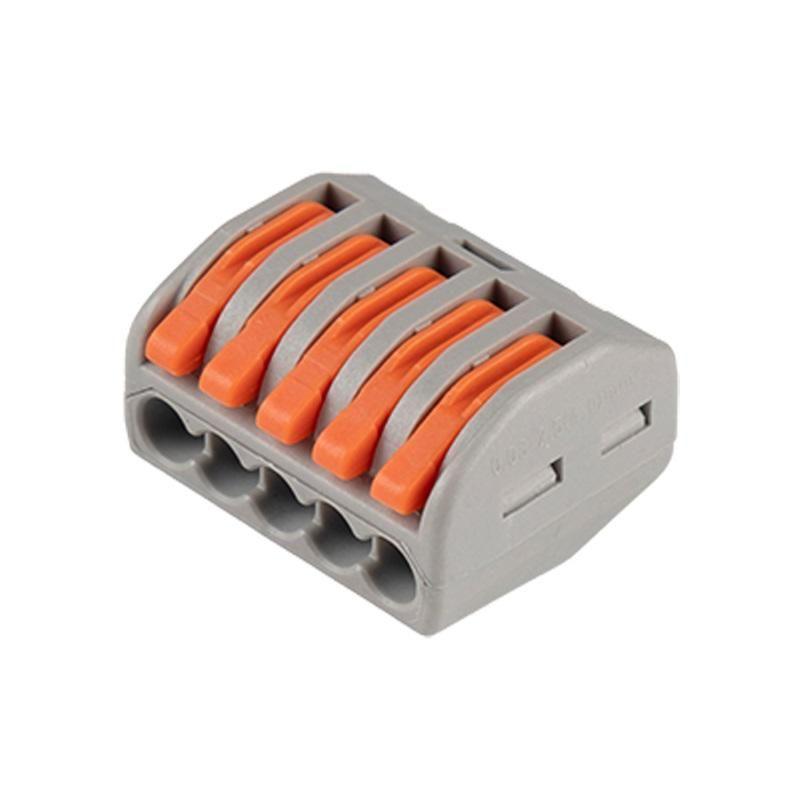

Клемма монтажная рычажного соединения PTC-5P 222-415 450V 32A 0,08-2,5(4.0)mm2 /50шт./ |5050853| Jazzway

Клемма монтажная рычажного соединения JazzWay PTC-5P 222-415 - надёжный вариант для быстрого и безопасного соединения многожильных и одножильных проводов в распределительных коробках, пультах управления и силовых цепях до 450 В. Упаковка из 50 штук позволяет использовать её как в единичном монтаже, так и в массовом производстве.

Назначение и область применения

Клемма JazzWay PTC-5P 222-415 предназначена для создания разъёмных электрических соединений без инструментов. Подходит для подключения проводов в устройствах автоматизации, панелях управления, освещении, малой мощности оборудования. Часто применяется на заводах, в системах конвейеров, насосных станциях и других местах, где требуется частая замена или диагностика проводки.

Технические характеристики

• Номинальный ток: 32 А - выдерживает нагрузки типичных промышленных устройств без перегрева
• Номинальное напряжение: 450 В - допустимо использование в сетях переменного тока до этого значения
• Количество зажимов: 5 - один модуль объединяет пять точек подключения
• Сечение проводника: 0,08–2,5 мм2 - подходит для тонких и средних жил, включая многожильные
• Тип проводника: одножильный и многожильный - совместим с большинством распространённых кабелей
• Цвет корпуса: серый - устойчив к выгоранию, легко различим в сложенных панелях
• Рычажное соединение: да - обеспечивает фиксацию провода одним движением, без отверток

Совместимость и монтаж

Клемма JazzWay PTC-5P 222-415 монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть основание в направляющие рейки - никаких болтов или саморезов не требуется. Каждый зажим открывается поворотом рычага вверх, провод вставляется до упора, затем рычаг опускается - контакт плотно фиксируется. Максимальное сечение 2,5 мм2 соответствует стандартным медным проводам. Превышение этого значения недопустимо - возможен перегрев и выход из строя.

Безопасность и стандарты

Клемма выполнена из самозатухающего термопластика, устойчивого к нагреву до 120 C. Соответствует требованиям IEC 60947-7-1 для коммутирующих элементов. Напряжение 450 В обеспечивает запас прочности для сетей 230/400 В. Отсутствие открытых контактов снижает риск поражения током при работе под напряжением.

Преимущества

• Быстрая установка - не требует инструментов, экономит время при монтаже и обслуживании
• Удобство проверки - можно визуально контролировать состояние каждого зажима
• Высокая плотность компактной сборки - 5 контактов в одном модуле позволяют минимизировать занимаемое место
• Стабильный контакт - рычажный механизм исключает ослабление соединения при вибрации
• Подходит для многократных подключений - не деформируется после нескольких операций открытия/закрытия

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - попытки вставить большие жилы повредят механизм
• Не рекомендовано применение в условиях постоянного погружения в воду - хотя IP-класс не указан, герметичность не гарантируется
• Не следует использовать в высокочастотных цепях выше 1 кГц - возможна индуктивная помеха
• Запрещено подключение алюминиевых проводов - материал зажима рассчитан только на медь

Примеры использования

• Подключение датчиков и исполнительных механизмов на промышленных линиях
• Разводка цепей управления в щитах автоматики
• Объединение проводов в распределительных коробках светильников
• Сборка временных тестовых схем в мастерских
• Замена старых винтовых клемм на современные разъёмные в рамках модернизации оборудования

Практические советы

• Перед вставкой провода удалите изоляцию на 6–8 мм - слишком длинная часть может мешать контакту
• Используйте только цельные жилы без обрывов - остатки проволочек внутри зажима вызывают плохой контакт
• Проверьте фиксацию рычага - он должен полностью опуститься и защёлкнуться
• При использовании в вибрирующей среде периодически проверяйте затяжку - даже рычажные механизмы нуждаются в профилактике
• Для удобства хранения и транспортировки используйте оригинальную упаковку - 50 штук в одной коробке предотвращают потерю и смешивание
