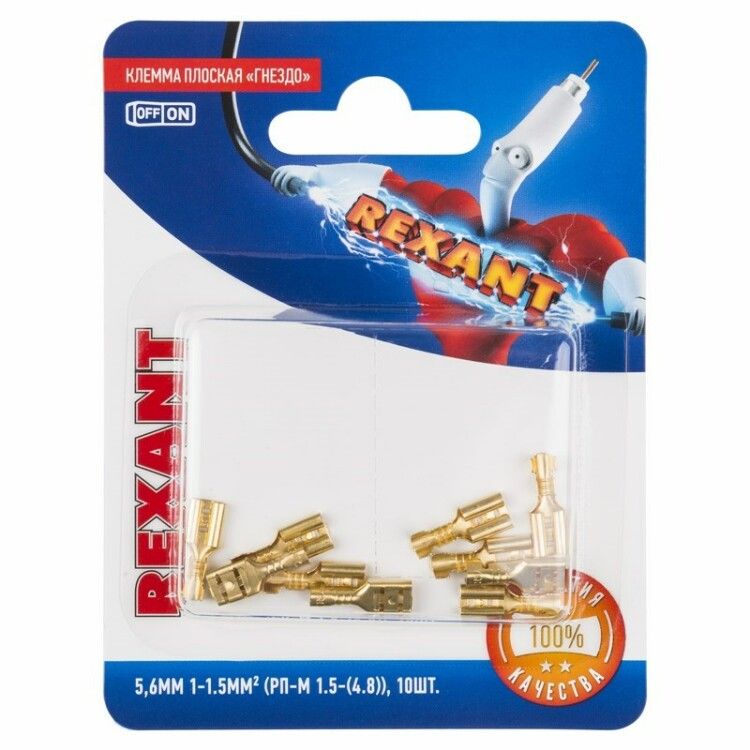

КЛЕММА ПЛОСКАЯ гнездо - 5,6мм 1-1.5мм² (РП-м 1.5-(4.8) / DJ622-D4.8*0.5B) (в упак. 10шт.) | 06-0400-A REXANT MEET

Клемма плоская гнездо 5,6 мм 1–1,5 мм² (РП-м 1.5-(4.8) / DJ622-D4.8х0.5B) от REXANT — это неизолированный соединительный элемент для надёжного и многократного подключения медных проводов сечением до 1,5 мм². Подходит для мобильной электроники, транспорта и оборудования, где требуется частое отключение.

Назначение и область применения

Клемма плоская гнездо 5,6 мм 1–1,5 мм² (РП-м 1.5-(4.8) / DJ622-D4.8х0.5B) применяется для соединения одножильных и многожильных медных проводов с последующим вставлением в штекерный разъём. Особенно эффективна там, где нужна частая переподключаемость: в автопроме, железнодорожном оборудовании, авиационных системах и судостроении. Также подходит для сборки панелей управления, тестового оборудования и мобильных станций.

Технические характеристики

• Номинальное сечение провода: 1,5 мм² (соответствует диапазону 1–1,5 мм²)
• Размер контакта: 4,8 × 0,5 мм — оптимально для стандартных штекеров с этим зазором
• Материал контакта: латунь — обеспечивает хорошую проводимость и устойчивость к коррозии
• Изоляция: отсутствует — требует внешней защиты или установки в корпус разъёма
• Количество контактов: один
• Форма: гнездо (female) — предназначена для вставления в соответствующий штыревой разъём
• Комплектация: 10 штук в упаковке

Совместимость и монтаж

Клемма плоская гнездо 5,6 мм 1–1,5 мм² (РП-м 1.5-(4.8) / DJ622-D4.8х0.5B) совместима с разъёмами, имеющими штыревые контакты размером 4,8×0,5 мм. Для монтажа необходимо:

• Зачистить конец провода на длину, равную глубине гильзы (обычно 6–8 мм)
• Вставить провод в гильзу до упора
• Обжать пресс-клещами HT-202, HT-230 или HT-301 — именно эти инструменты обеспечивают правильное давление и форму обжима
• Убедиться, что обжим выполнен по металлу, а не по изоляции — так достигается максимальная механическая прочность
• Вставить готовую клемму в разъём; фиксатор на клемме защёлкивается автоматически

Не используйте обычные щипцы — они не гарантируют герметичность и долговечность соединения.

Преимущества

• Высокая надёжность соединения благодаря точному обжиму и латунному контакту
• Фиксатор предотвращает случайное выпадение из разъёма
• Поддерживает многократные подключения/отключения без потери качества контакта
• Экономит время монтажа по сравнению с пайкой или болтовыми соединениями
• Стандартные размеры позволяют заменять аналоги других брендов

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами — возможен химический контакт и разрушение
• Не имеет собственной изоляции — нельзя использовать в открытых цепях без корпуса или термоусадки
• Максимальное сечение — 1,5 мм²; применение проводов большего диаметра вызывает перегрев и деформацию
• Не рассчитана на высокие токи выше 15 А длительно — проверьте допустимый ток вашего разъёма
• Не рекомендовано использование в условиях постоянного воздействия воды или агрессивных сред без дополнительной герметизации

Примеры использования

• Подключение датчиков на автомобильной платформе
• Сборка кабельных жгутов в вагонах метро
• Соединение проводов в бортовой сети вертолёта
• Монтаж временных испытательных цепей в лаборатории
• Замена повреждённых клемм в старых разъёмах типа Molex или AMP

Практические советы

• Перед обжимом всегда проверяйте соответствие сечения провода — даже 0,5 мм² разницы снижают срок службы
• Проверяйте качество обжима: после сжатия металл должен плотно охватывать жилу, без видимых трещин
• Если клемма будет работать во влажной среде — нанесите тонкий слой антикоррозийной смазки на контакт перед вставкой
• Храните клеммы в сухом месте — латунь может окисляться при повышенной влажности
• Артикулы 06-0400-A и etm06-0400-A — это одна и та же клемма, просто разные номера поставщика. Убедитесь, что вы заказываете именно её, а не похожую по размеру, но другого стандарта.
