Клемма плоская гнездо 5,6 мм 1-1.5 кв (РП-м 1.5-(4.8)), REXANT - 08-0920 MEET

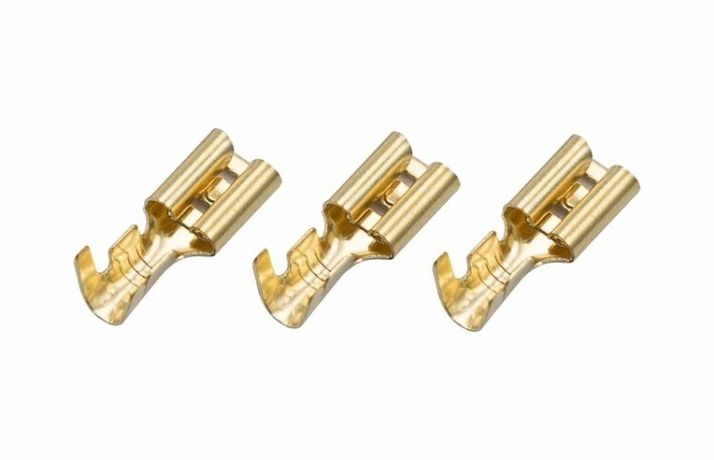

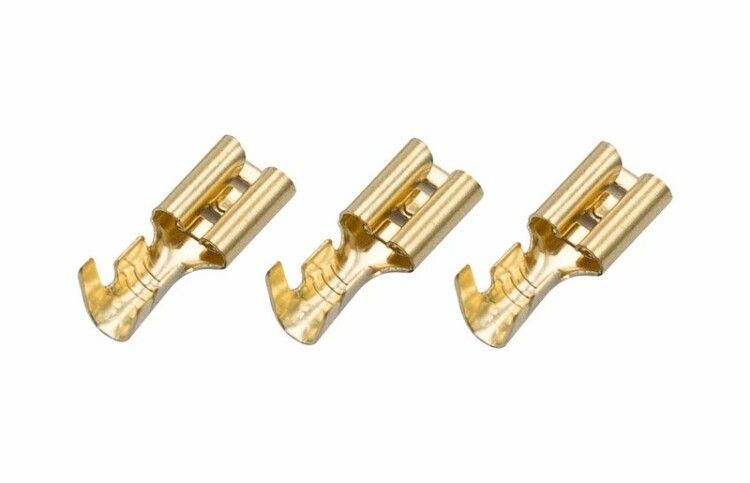

Клемма плоская гнездо 5,6 мм 1-1,5 мм2 (РП-м 1.5-(4.8)) от REXANT - это неизолированный соединительный элемент для надёжного и многократного подключения одножильных и многожильных медных проводов сечением 0,75–1,5 мм2. Применяется в условиях, где требуется частое отключение и переподключение - например, в автотранспорте, железнодорожной технике и авиационных системах.

Назначение и область применения

Клемма плоская гнездо 5,6 мм 1-1,5 мм2 (РП-м 1.5-(4.8)) предназначена для создания быстроразъёмных соединений между проводами и штекерными разъёмами. Подходит для монтажа в подвижных объектах: автомобилях, вагонах, самолётах, судах, а также на оборудовании с частой заменой модулей или диагностики. Благодаря отсутствию изоляции и наличию фиксатора, она идеально встраивается в компактные разъёмы с металлическими корпусами.

Технические характеристики

• Поперечное сечение провода: 0,75–1,5 мм2 (соответствует AWG 18–16)
• Размер контакта: 4,8 × 0,5 мм - оптимально для стандартных штекерных гнёзд
• Ширина рабочего гнезда: 5,6 мм
• Общая длина: 14 мм
• Материал: латунь - высокая проводимость, устойчивость к коррозии
• Температурный диапазон: от –55 C до +135 C
• Количество контактов: 1
• Изоляция: отсутствует - требует внешней защиты в сборке

Совместимость и монтаж

Клемма плоская гнездо 5,6 мм 1-1,5 мм2 (РП-м 1.5-(4.8)) совместима с разъёмами, имеющими гнездовой контакт шириной 5,6 мм. Для установки необходимо:

• Зачистить конец провода на длину, соответствующую глубине гильзы (не менее 6 мм)
• Вставить провод в гильзу до упора
• Обжать пресс-клещами HT-202, HT-230 или HT-301 - именно эти инструменты обеспечивают равномерное давление и плотный контакт
• Убедиться, что обжатие выполнено по жиле и по изоляции (для предотвращения выскальзывания)

Фиксатор на клемме зацепляется за борт разъёма - это исключает случайное выпадение при вибрации.

Безопасность и стандарты

Клемма не имеет собственной изоляции - её безопасность зависит от правильной сборки в изолирующем корпусе разъёма. Эксплуатация вне герметичных или экранированных соединений недопустима. Температурный диапазон (-55…+135 C) соответствует требованиям автомобильной и авиационной электроники. Материал - латунь - не содержит свинца и соответствует RoHS.

Преимущества

• Высокая механическая прочность благодаря фиксатору и качественному обжиму
• Поддерживает многократные подключения/отключения без потери качества контакта
• Стандартные размеры - легко заменяются в существующих разъёмах
• Латунь обеспечивает стабильную проводимость даже при циклических нагрузках
• Не требует пайки - снижает время монтажа и риск повреждения провода

Ограничения применения

• Не применяется в открытых цепях - отсутствие изоляции создаёт риск короткого замыкания
• Не подходит для проводов сечением меньше 0,75 мм2 или больше 1,5 мм2 - возможен перегрев или плохой контакт
• Требует обязательного использования пресс-клещей - обжим руками или обычными щипцами недопустим
• Не рекомендован для постоянных стационарных соединений - лучше использовать болтовые или винтовые клеммы

Примеры использования

• Подключение датчиков на двигателе автомобиля
• Соединение кабелей в пассажирском вагоне между модулями освещения
• Разъёмные участки в бортовой сети самолёта
• Электропитание испытательных стендов с частой заменой оборудования

Практические советы

• Перед обжимом проверьте соответствие сечения провода - слишком тонкий провод может сломаться внутри гильзы, слишком толстый - не войдёт
• Используйте только указанные пресс-клещи (HT-202, HT-230, HT-301): другие инструменты деформируют контакт и нарушают герметичность соединения
• После монтажа проверяйте надёжность фиксации в разъёме - легкое покачивание не допускается
• При работе в условиях повышенной влажности или агрессивной среды используйте клемму только в заполненных, герметичных разъёмах
• Артикулы 08-0920 и etm08-0920 - это один и тот же продукт от REXANT; различия лишь в формате номера поставщика
