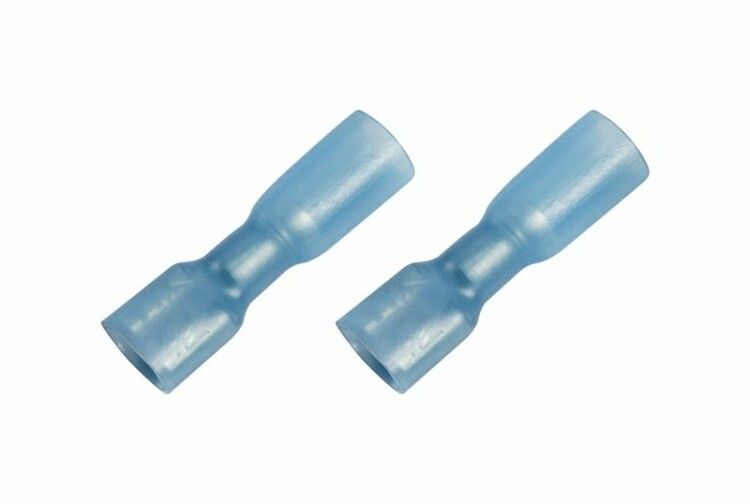

Клемма плоская полностью изолированная термоусаживаемая гнездо 6.6 мм 1.5-2.5 мм² (РПи-м-т 2.5-(6.3) синий | 08-0634 REXANT MEET

Клемма плоская полностью изолированная термоусаживаемая гнездо 6.6 мм 1.5–2.5 мм2 (РПи-м-т 2.5-(6.3) синий) от REXANT - это одноконтактный соединитель для надёжного и защищённого обжима медных проводов сечением 1.5–2.5 мм2. Подходит для подвижных и вибрационных систем, где важно исключить доступ влаги и пыли к месту соединения.

Назначение и область применения

Эта клемма применяется для создания разъёмных соединений в условиях повышенной влажности, вибраций и перепадов температур. Особенно эффективна там, где требуется частое отключение и подключение - например, в автомобильной, железнодорожной, авиационной и судовой электронике, а также в климатических установках, телекоммуникационном оборудовании и мобильных станках.

Технические характеристики

• Тип: клемма плоская, гнездовая, полностью изолированная, термоусаживаемая
• Материал контакта: латунь с электролитическим лужением
• Сечение провода: 1.5 – 2.5 мм2
• Размер контакта: 6.3 × 0.8 мм
• Ширина штекера: 6.6 мм
• Максимальный ток: 15 А
• Температурный диапазон: от −10 C до +75 C
• Изоляция: термоусаживающаяся трубка с клеевым слоем внутри
• Цвет изоляции: синий
• Количество контактов: один

Совместимость и монтаж

Клемма совместима с штекерами шириной 6.6 мм, соответствующими стандарту для гнездовых разъёмов. Для монтажа используйте пресс-клещи HT-301 - они позволяют обжать клемму через изоляцию, не повредив её. После нагрева термоусаживаемая трубка плотно облегает корпус, герметично запечатывая место обжима. Убедитесь, что провод правильно вставлен в гнездо перед обжимом - зазубринки на контакте должны захватить все жилы.

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к безопасности для электрических соединений в промышленной аппаратуре. Наличие клеевого слоя в изоляции гарантирует IP67-подобную защиту от влаги и пыли в месте соединения. Применение лужёной латуни снижает риск окисления и увеличивает срок службы контакта.

Преимущества

• Полная изоляция предотвращает случайные замыкания и поражение током
• Термоусаживание с клеем создаёт герметичный барьер против воды, пыли и химически активных сред
• Фиксатор замкового типа обеспечивает надёжное удержание в разъёме даже при вибрациях
• Обжим через изоляцию позволяет работать быстрее - не нужно снимать покрытие перед обжимом
• Подходит для многократных подключений/отключений без потери качества соединения

Ограничения применения

• Не предназначен для проводов больше 2.5 мм2 - возможен перегрев и потеря контакта
• Запрещено использовать с алюминиевыми проводами - материал контакта рассчитан только на медь
• Работает только в температурном диапазоне −10…+75 C; вне этого интервала изоляция может потерять эластичность
• Требует обязательного применения пресс-клещей HT-301 - обычные щипцы не обеспечивают нужного давления

Примеры использования

• Подключение датчиков на автопроме - например, в системах ABS или управления двигателем
• Соединение кабелей в холодильных камерах и кондиционерах
• Установка освещения и электроники в железнодорожных вагонах
• Монтаж силовых цепей в судовых пультах управления
• Переподключение тестового оборудования в сервисных мастерских

Практические советы

• Выбирайте клемму по точному значению сечения провода - 1.5 мм2 и 2.5 мм2 требуют разного усилия обжима
• Перед обжимом проверьте, чтобы провод был полностью введён в гнездо - видите ли вы конец жилы? Если да - значит, недостаточно глубоко
• Используйте только оригинальные пресс-клещи HT-301. Другие модели могут деформировать изоляцию или плохо обжать контакт
• При работе в сырых помещениях после монтажа можно дополнительно прогреть клемму феном - так изоляция сядет ещё плотнее
• Артикулы 08-0634 и etm08-0634 - это одна и та же клемма. Разница лишь в формате номера поставщика. Клемма плоская полностью изолированная термоусаживаемая гнездо 6.6 мм 1.5–2.5 мм2 (РПи-м-т 2.5-(6.3) синий) от REXANT всегда будет иметь одинаковые параметры.
