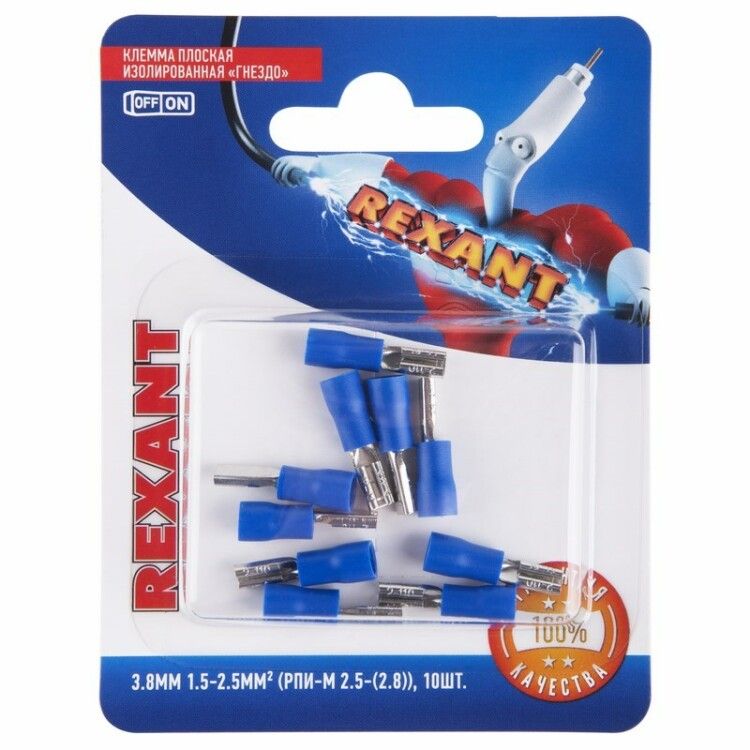

КЛЕММА ПЛОСКАЯ изолированная гнездо - 3.8мм 1.5-2.5мм² (РПи-м 2.5-(2.8) / РПИм 2-250 FDD2-110(8)) (в упак. 10шт.) | 06-0388-A REXANT MEET

Клемма плоская изолированная REXANT (арт. 06-0388-A) - это однополюсный соединительный элемент для надежного и быстрого подключения медных проводов сечением 1.5–2.5 мм2. Подходит для монтажа в условиях вибраций и частых разъединений, например, в автопроме, железнодорожной технике и судостроении.

Назначение и область применения

Клемма плоская изолированная REXANT применяется для оконцевания многожильных медных проводов перед подключением к штекерным разъемам. Конструкция обеспечивает удобство сборки и возможность последующего демонтажа без повреждения провода. Часто используется в подвижных системах: автомобильной электронике, бортовых сетях вагонов, авиационных и морских установках, где требуется надежное, но разборное соединение.

Технические характеристики

• Тип изделия: клемма гильзового типа
• Материал контакта: латунь с электролитическим лужением
• Материал изоляции: поливинилхлорид (ПВХ), синий цвет
• Диапазон сечений провода: 1.5 – 2.5 мм2
• Размер контакта: 2.8 × 0.5 мм
• Максимальный ток: 15 А
• Количество контактов: 1
• Гнездо: 3.8 мм
• Упаковка: 10 штук

Совместимость и монтаж

Клемма совместима с разъемами, соответствующими стандартам РПи-м 2.5-(2.8), РПИм 2-250 и FDD2-110(8). Для монтажа необходимы пресс-клещи, обеспечивающие равномерный обжим через изоляцию:

• HT-301 H (арт. 12-3014)
• HT-301 N (арт. 12-3116)
• HT-301 W (арт. 12-3021, 12-3021-4)

Обжим выполняется поверх изоляционной части - это предотвращает перегрев и повреждение жилы. После обжима клемма плотно фиксируется в разъеме благодаря встроенному механическому фиксатору.

Безопасность и стандарты

Клеммы изготовлены в соответствии с требованиями к изолированным соединениям для промышленного оборудования. Материалы (латунь и ПВХ) устойчивы к температурным колебаниям и воздействию масел, что делает их безопасными для эксплуатации в сложных средах. Наличие изоляции снижает риск случайного замыкания и поражения током.

Преимущества

• Защитная изоляция предотвращает доступ к токоведущим частям после монтажа
• Фиксатор обеспечивает удержание в разъеме даже при вибрациях
• Латунный контакт с лужением улучшает проводимость и защищает от окисления
• Синий цвет изоляции позволяет легко идентифицировать сечение провода (стандартная расцветка для 1.5–2.5 мм2)
• Подходит для массового монтажа благодаря стандартизированному формату

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами
• Не рекомендовано применение вне диапазона сечений 1.5–2.5 мм2 - возможен перегрев или плохой контакт
• Не следует использовать в условиях постоянного погружения в воду - хотя IP-класс не указан, изоляция ПВХ не рассчитана на длительную гидрозащиту
• Требует обязательного применения специальных клещей; обжим руками или обычными инструментами недопустим

Примеры использования

• Подключение датчиков в бортовой сети автомобиля
• Соединение проводов в освещении вагонов метро
• Монтаж силовых цепей в судовых пультах управления
• Замена износившихся клемм в стартерах и генераторах

Практические советы

• Перед обжимом удалите изоляцию с провода точно до нужной длины - слишком длинный конец выйдет из гильзы, слишком короткий - не будет зажат
• Проверьте соответствие размера гнезда (3.8 мм) и разъема, в который будет вставляться клемма - не все разъемы совместимы
• Храните клеммы в сухом месте - влага может вызвать коррозию луженого контакта
• При использовании в условиях высоких вибраций дополнительно проверяйте затяжку каждые 3–6 месяцев
• Артикулы etm06-0388-a и 06-0388-A - это один и тот же продукт, различаются только формат записи номера
