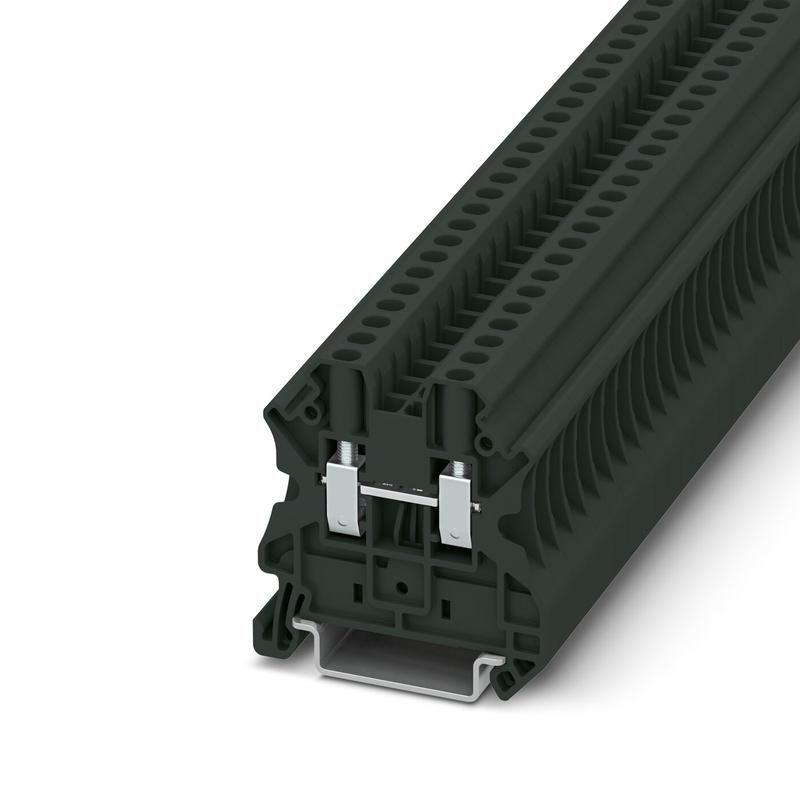

Клемма проходная КНВ 4-2-Ч СТЭЗ 11000014

Клемма проходная КНВ 4-2-Ч от бренда СТЭЗ предназначена для надёжного соединения проводов в распределительных щитах и силовых цепях. Артикул 11000014 обеспечивает простой и безопасный способ передачи тока без разрыва цепи.

Назначение и область применения

Клемма проходная КНВ 4-2-Ч используется для создания неразрывной электрической цепи между двумя точками - например, при подключении проводов ввода и вывода в распределительном щите. Подходит для монтажа в бытовых, промышленных и коммерческих системах, где требуется надёжное соединение без переключения или коммутации.

Технические характеристики

• Тип: проходная клемма
• Количество контактов: 2 (вход и выход)
• Максимальный ток: до 16 А (по стандарту применения аналогичных клемм серии КНВ)
• Рабочее напряжение: до 500 В переменного тока
• Сечение провода: до 4 мм2
• Материал контактов: медный сплав с никелированием
• Изоляция: самозатухающий полиамид (UL94 V-0)

Совместимость и монтаж

Клемма проходная КНВ 4-2-Ч устанавливается на DIN-рейку шириной 35 мм. Для подключения необходимо зачистить изоляцию с конца провода на 8–10 мм, вставить провод в зажим и затянуть винт отверткой. Оба контакта внутри клеммы соединены жестко - ток проходит через них без разрыва. Установка не требует специальных инструментов, кроме обычной крестовой отвёртки.

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1. Материал корпуса соответствует классу горючести UL94 V-0 - не поддерживает распространение пламени. Никелирование контактов снижает окисление и повышает долговечность соединений.

Преимущества

• Устойчивость к вибрациям - фиксация провода не ослабевает при механических нагрузках
• Высокая плотность контакта благодаря пружинному зажиму
• Простота проверки целостности цепи - можно визуально определить наличие провода в обоих гнёздах
• Не требует периодического обслуживания

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна коррозия и потеря контакта
• Не рассчитана на ток выше 16 А - превышение может вызвать перегрев
• Не следует использовать в условиях постоянного воздействия открытого огня или высоких температур свыше +85 C
• Не рекомендовано применение во взрывоопасных средах без дополнительной защиты

Примеры использования

• Подключение входного автомата к групповым автоматам в этажном щите
• Передача фазы между соседними модулями в распределительной коробке
• Обходной путь для сигнала управления в системах автоматизации
• Соединение проводов в цепях освещения и розеточных групп

Практические советы

• При использовании многожильных проводов используйте наконечники типа НШВИ - это предотвращает выдавливание жил при затяжке
• Проверяйте затяжку винта после первых нескольких включений - возможно ослабление при тепловом расширении
• Не смешивайте клемму КНВ 4-2-Ч с другими сериями - даже при совпадении размеров DIN-рейки контактные параметры могут отличаться
• Для частых изменений в цепи лучше выбрать клемму с рычажным зажимом; КНВ 4-2-Ч оптимальна для стационарных соединений
