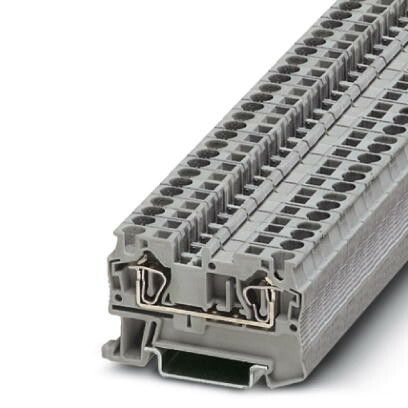

Проходные клеммы ST 4 BU | 3031377 Phoenix Contact

Клемма проходная ST 4 BU от Phoenix Contact предназначена для надёжного соединения проводов в распределительных коробках и управления цепями без разрыва. Артикул 3031377 - это проверенное решение для промышленной автоматизации, где важна долговечность и простота монтажа.

Назначение и область применения

Клемма проходная ST 4 BU используется для передачи тока через контактную группу без перерезания провода. Подходит для подключения сигнальных и управляющих цепей постоянного и переменного тока. Применяется в панелях управления, на станках, конвейерах, системах автоматизации и других объектах, где требуется минимизация числа соединений и повышение надёжности цепи.

Технические характеристики

• Тип: проходная клемма
• Цвет: синий (BU - blue)
• Максимальный ток: 12 А
• Напряжение: до 500 В
• Сечение провода: 0,2–4 мм2
• Зажим: винтовой
• Рабочая температура: от –25 C до +85 C
• Степень защиты: IP20

Синий цвет клеммы соответствует стандартному обозначению для слаботочных цепей. Напряжение и ток рассчитаны на безопасную работу в типичных промышленных условиях. Клемма не предназначена для силовых цепей выше 12 А.

Совместимость и монтаж

Клемма ST 4 BU монтируется на DIN-рейку шириной 35 мм. Устанавливается одним щелчком - фиксация происходит за счёт защёлки. Для подключения провода ослабьте винт, вставьте жилу до упора, затем затяните. Не используйте инструменты с острыми кромками - можно повредить изоляцию зажима. Клеммы совместимы с другими изделиями серии ST от Phoenix Contact, что позволяет собирать модульные блоки.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-7-1 и EN 60998-1. Сертифицирована для использования в промышленных электроустановках. Материалы корпуса - самозатухающий полиамид PA6.6, обеспечивающий устойчивость к нагреву и механическим нагрузкам.

Преимущества

• Удобство быстрого монтажа на DIN-рейку без дополнительных креплений
• Надёжный винтовой зажим с контролируемым моментом затяжки
• Чёткая маркировка контактов - вход и выход легко различимы
• Высокая механическая прочность корпуса
• Поддерживает многожильные и одножильные провода до 4 мм2

Ограничения применения

• Не предназначен для работы во взрывоопасных средах
• Не допускается использование вне помещений - степень защиты IP20 не обеспечивает защиту от воды и пыли
• Не рекомендуется для частых отключений/подключений - винтовые зажимы лучше использовать в стационарных цепях
• Максимальное сечение 4 мм2 - не подходят для мощных потребителей свыше 12 А

Примеры использования

• Передача сигнала с датчика уровня к PLC без разрыва цепи
• Объединение нескольких проводов в одной точке контрольной панели
• Подключение энкодеров, терморезисторов, кнопок в системах автоматизации
• Разводка сигналов между модулями в шкафах управления

Практические советы

• При использовании многожильных проводов применяйте наконечники - так снижается риск окисления и плохого контакта
• Проверяйте затяжку винта после первых 10–20 часов работы - возможна усадка провода
• Для удобства обслуживания комбинируйте ST 4 BU с предохранительными или тестовыми переходниками из той же серии
• Артикул 3031377 - оптимален для замены аналогичных клемм старых серий, если сохранён шаг установки и DIN-рейка
