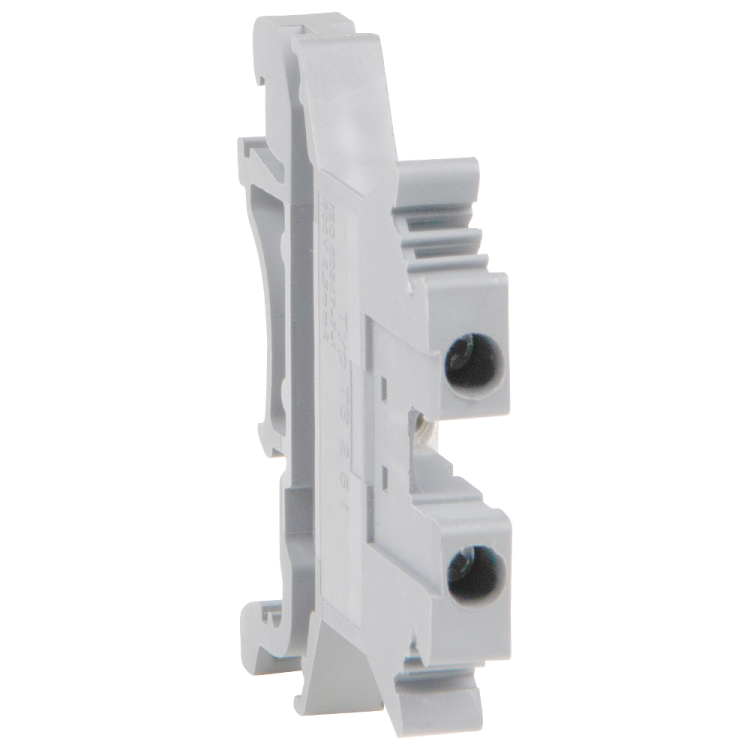

Клемма проходная OptiClip TB 2.5 I 24А (0.5-4) сер. КЭАЗ 249853

Клемма проходная OptiClip TB-2,5-I-24A-(0,5-4)-серый от КЭАЗ предназначена для надёжного соединения проводов сечением от 0,5 до 4 мм2 в распределительных щитах и силовых цепях с током до 24 А. Её компактная форма и серый цвет делают её удобной для монтажа в плотных условиях.

Назначение и область применения

Проходная клемма OptiClip TB-2,5-I-24A-(0,5-4)-серый используется для передачи электрического тока между двумя точками без разрыва цепи. Подходит для сборки распределительных шин, подключения нагрузок в автоматических системах, управления оборудованием и коммутации в слаботочных и силовых цепях. Часто применяется в промышленных щитах, на станках, конвейерах и в системах автоматизации.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное рабочее напряжение (переменный ток): 800 В
• Номинальное сечение провода: 2,5 мм2
• Допустимый диапазон сечений: 0,5–4 мм2
• Минимальная высота установки: 42 мм (от основания корпуса)
• Цвет: серый
• Тип контакта: проходной, без переключения

Совместимость и монтаж

OptiClip TB-2,5-I-24A-(0,5-4)-серый устанавливается на DIN-рейку шириной 35 мм. Для подключения используйте отвертку с плоским жалом - зажим осуществляется поворотом винта. Убедитесь, что зачищенный провод имеет длину 6–8 мм и не содержит изоляции внутри зажима. Нельзя использовать с многожильными проводами без наконечника - рекомендуется применять гильзы типа ПМ или ПР.

Безопасность и стандарты

Клемма соответствует требованиям IEC 60947-7-1 и ГОСТ Р МЭК 60947-7-1. Конструкция обеспечивает безопасную работу при температуре от -25C до +70C. Применение выше указанных пределов может привести к снижению долговечности и потере контактного давления.

Преимущества

• Устойчивый контакт благодаря пружинному зажиму - не требует периодического подтягивания
• Компактная высота (42 мм) позволяет экономить место в щите
• Чёткая маркировка сечений и полярности на корпусе
• Изготовлена из самозатухающего термопластика - устойчива к возгоранию
• Поддерживается производителем КЭАЗ - совместима с другими изделиями серии OptiClip

Ограничения применения

• Не предназначен для работы с постоянным током выше 600 В
• Запрещено использование в средах с повышенной вибрацией без фиксации дополнительными хомутами
• Не рассчитана на частые отключения/подключения - предназначена для стационарных соединений
• Не допускается монтаж в местах с прямым попаданием воды или масла - не имеет защиты IP

Примеры использования

• Подключение входных кабелей питания к автоматическим выключателям в щитовой
• Передача сигнала от датчиков к контроллеру в цепях управления
• Объединение нескольких проводов одного сечения в одной фазе
• Сборка распределительных шин в промышленном оборудовании

Практические советы

• Выбирая клемму OptiClip TB-2,5-I-24A-(0,5-4)-серый, проверьте, чтобы сечение вашего провода находилось в диапазоне 0,5–4 мм2 - выход за границы снижает надёжность соединения
• Для многожильных проводов всегда используйте наконечники - это исключит окисление и ослабление контакта
• При групповом монтаже оставляйте минимум 5 мм свободного пространства между соседними клеммами для теплоотвода
• Артикул 249853 - это именно серая версия; другие цвета в серии имеют другую маркировку
• Проверяйте соответствие клеммы типу оборудования - особенно важно при замене старых элементов
