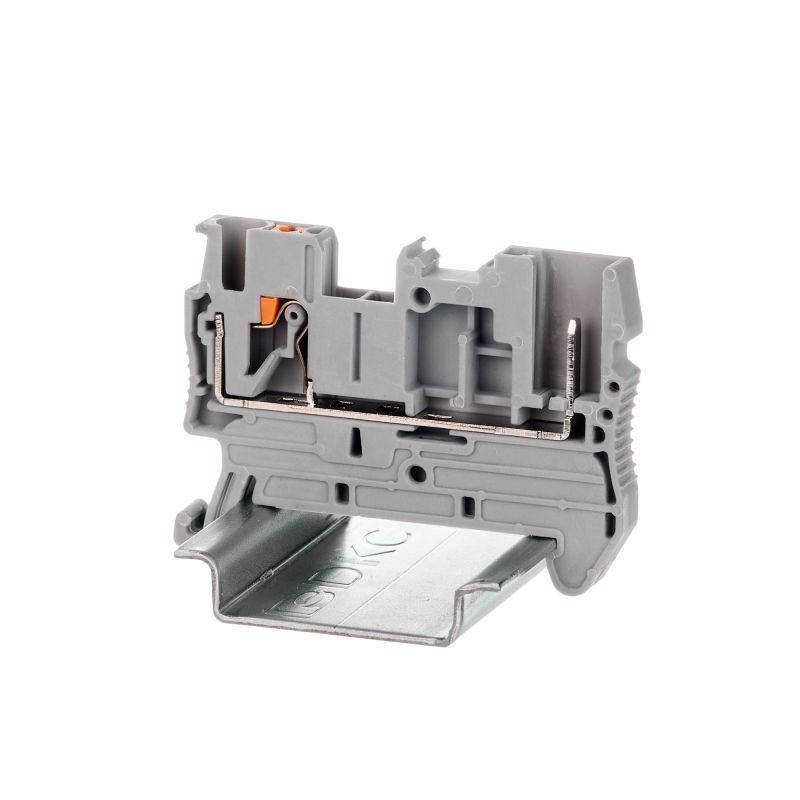

Клемма проходная под вставной штекер, зажим push-in, 2 точки подключения, 2.5 кв.мм, серая | VPR-2.5-1P DKC ДКС

Клемма проходная под вставной разъем/штекер, зажим push-in, 2 точки подключения, 2.5 кв.мм, серая от DKC (ДКС) - надежное решение для быстрого и безопасного соединения проводов в распределительных щитах с использованием вставных штекеров. Артикул vpr-2.5-1p подходит для автоматизации, управления оборудованием и систем сбора данных.

Назначение и область применения

Эта клемма используется для создания разрываемых цепей между двумя точками подключения. Она позволяет легко подключить провода и затем вставить в неё вставной штекер - например, для тестирования, обслуживания или переключения сигналов. Подходит для монтажа на DIN-рейку в промышленных щитах, пультах управления, станках, конвейерах и системах автоматизации.

Технические характеристики

• Тип зажима: Push-in (пружинный, безинструментальный)
• Количество контактов: 2
• Номинальный ток: 24 А
• Номинальное напряжение: 500 В
• Номинальное импульсное напряжение: 6 кВ
• Диапазон сечений провода: 0,14–2,5 мм2 (максимум 4 мм2 - допустимо только при условии механической совместимости)
• Материал корпуса: PA 6.6 (полиамид 6.6)
• Класс горючести: V0 по UL94 - материал самозатухает при возгорании
• Степень загрязнения: 3 - рассчитана на работу в условиях пыли и влаги
• Рабочий температурный диапазон: от –40 C до +105 C
• Цвет: серый
• Габариты: высота 36,9 мм, ширина 5,2 мм, глубина 48,6 мм
• Способ монтажа: фиксация на DIN-рейку 35 мм
• Положение подключения: сверху

Совместимость и монтаж

Клемма устанавливается на стандартную DIN-рейку 35 мм. Для работы требуется вставной штекер соответствующего типа - он вводится в верхний контактный канал после подключения провода. Клемма имеет два канала для установки перемычек - можно использовать универсальные вставные перемычки DKC. Обязательно используйте торцевую пластину для завершения группы клемм. Возможна установка замыкающей пластины для последовательного соединения нескольких модулей.

Безопасность и стандарты

• Корпус изготовлен из безгалогенового материала - при горении не выделяет токсичных газов
• Луженая медная часть обеспечивает хорошую проводимость и устойчивость к окислению
• Защита от случайного прикосновения - контакты закрыты, доступ есть только через специально предусмотренные отверстия для штекера
• Соответствует требованиям IEC 60947-7-1 для компактных соединителей

Преимущества

• Быстрая установка: провод вставляется в зажим без инструментов - достаточно зачистить и вдавить
• Удобство диагностики: штекер можно легко извлечь для проверки сигнала без демонтажа проводов
• Две перемычки позволяют организовать параллельные цепи или передачу сигнала между соседними клеммами
• Высокая термостойкость и химическая стойкость корпуса PA 6.6
• Поддержка широкого диапазона температур - подходит для холодных складов и жарких производственных помещений

Ограничения применения

• Не предназначен для многожильных проводов с оплеткой - необходимо использовать наконечники или плотно скрутить жилы
• Максимальное сечение 4 мм2 указано лишь как предел прочности; рекомендованное рабочее сечение - до 2,5 мм2
• Не следует применять в средах с постоянным воздействием масел, растворителей или агрессивными химикатами - корпус PA 6.6 не устойчив ко всем типам органических жидкостей
• Запрещено использование без торцевой пластины - риск повреждения соседних элементов или попадания стороннего предмета внутрь

Примеры использования

• Подключение датчиков на конвейере - штекер позволяет быстро отсоединить устройство для замены
• Интерфейсы PLC - удобно менять входные/выходные модули без перепайки
• Системы освещения с управлением по CAN-bus - клемма служит точкой подключения контроллеров
• Обслуживание энергоэффективных систем - возможность отключения цепи без отключения питания всего щита

Практические советы

• Перед вставкой провода обязательно зачистите его на 8–10 мм - недостаточная длина снижает надежность зажима
• Для многожильных проводов используйте наконечники типа “пальцы” - они лучше фиксируются в зажиме
• Проверьте соответствие штекера - он должен подходить по форме и шагу контактов, иначе не войдет или будет болтаться
• При групповой установке нескольких клемм vpr-2.5-1p всегда устанавливайте торцевые пластины на обоих концах блока
• Не затягивайте провод силой - Push-in работает на пружинном механизме, лишнее усилие может повредить механизм
