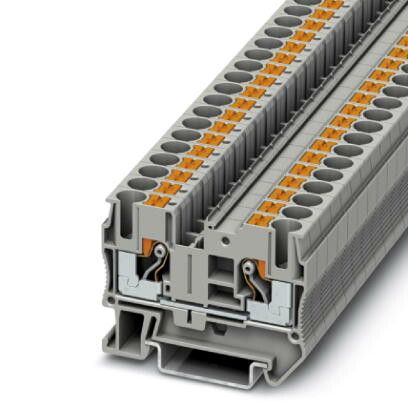

Проходные клеммы PT 6 | 3211813 Phoenix Contact

Клемма проходная PT 6 от Phoenix Contact - надёжный элемент для соединения проводов в распределительных коробках и панелях управления. Артикул 3211813 обеспечивает простой и безопасный проход тока между двумя точками цепи без разрыва.

Назначение и область применения

Клемма проходная PT 6 используется для создания неразрывного электрического соединения между входящим и выходящим проводником. Применяется там, где необходимо передать ток через клеммную колодку без коммутации - например, в цепях заземления, сигнализации, питания датчиков или при организации шлейфов в автоматических системах.

Технические характеристики

• Тип: проходная клемма
• Максимальный ток: 24 А
• Напряжение: до 500 В переменного тока
• Сечение провода: 0,2–6 мм2 (медные жилы)
• Зажимной механизм: винтовой
• Цвет корпуса: серый (UL94 V-0)
• Стандарт исполнения: DIN EN 60947-7-1

Совместимость и монтаж

Клемма PT 6 устанавливается на Din-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в рейку и закрутить винт зажима. Подключение проводов выполняется без предварительной зачистки изоляции - можно вставлять провод прямо в гнездо. После фиксации винтом контакт надёжно зажимает жилу. Клемма совместима с однопроволочными и многожильными медными проводами, не требует специальных инструментов.

Безопасность и стандарты

Изготовлена из самозатухающего пластика UL94 V-0, что снижает риск распространения пламени. Соответствует европейскому стандарту DIN EN 60947-7-1 для компонентов низковольтных распределительных устройств. Обеспечивает электроизоляцию и механическую прочность при работе в условиях промышленной среды.

Преимущества

• Устойчивость к вибрациям благодаря надёжному винтовому зажиму
• Высокая плотность установки - позволяет экономить место на Din-рейке
• Не требует дополнительных деталей (например, перемычек) для функционирования
• Легко проверяется визуально: состояние контакта видно без вскрытия

Ограничения применения

• Не предназначена для работы с алюминиевыми проводами
• Не рекомендована для частых переподключений - винты теряют усилие затяжки после нескольких демонтажей
• Не имеет защиты от случайного отключения - не следует использовать в местах с высоким риском внешнего воздействия без дополнительного кожуха

Примеры использования

• Передача сигнала от датчика температуры к контроллеру в цепи управления технологическим оборудованием
• Объединение заземляющих проводов в щите автоматики
• Разводка питающего напряжения между несколькими модулями PLC
• Подключение последовательных цепей освещения в производственных помещениях

Практические советы

• При использовании многожильных проводов используйте наконечники - они повышают долговечность контакта
• Проверяйте затяжку винта через 1–2 месяца после первичной установки - особенно в условиях вибраций
• Не превышайте максимальное сечение 6 мм2 - это может вызвать перегрев и деформацию зажима
• Для удобства обслуживания группируйте несколько клемм PT 6 рядом - так легче найти нужный контур
• Артикул 3211813 - это именно проходная версия; не путайте с клеммами других типов (например, разъединяемыми или с тестовым выводом)
