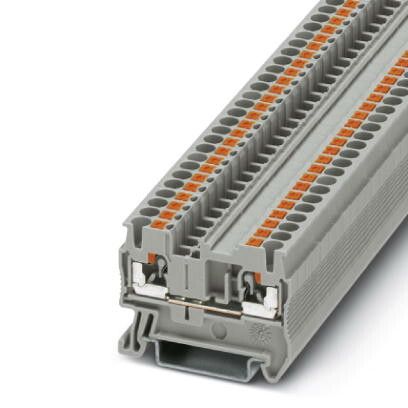

Проходные клеммы PT 2,5 | 3209510 Phoenix Contact

Клемма проходная PT 2.5 от Phoenix Contact - это надёжный элемент для соединения проводов без разрыва цепи, предназначенный для установки на DIN-рейку. Артикул 3209510 используется там, где требуется передача тока через клемму без перерезания провода - например, в распределительных щитах, автоматике и системах управления.

Назначение и область применения

Клемма проходная PT 2.5 позволяет пропускать ток через себя, сохраняя целостность проводника. Это значит, что провод можно вставить с одной стороны и вывести с другой - без необходимости отрезать или коммутировать его. Подходит для создания последовательных цепей, заземления, подключения сигнальных линий и распределения питания внутри щитов.

Технические характеристики

• Номинальный ток: до 18 А
• Номинальное напряжение: до 400 В
• Сечение провода: 0,2–2,5 мм2
• Тип крепления: на DIN-рейку 35 мм
• Материал контактов: медь, покрытая оловом
• Материал корпуса: полиамид PA 6.6, самозагасающий
• Цвет: серый (RAL 7035)

Совместимость и монтаж

Клемма PT 2.5 совместима с любыми устройствами серии PT от Phoenix Contact. Устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используйте отвертку с плоским жалом - затягивайте винты равномерно, чтобы избежать повреждения изоляции провода. Максимальный момент затяжки - 0,5 Нм. Не допускается использование многожильных проводов без наконечников; рекомендуется применять обжимные наконечники типа U-образного типа.

Безопасность и стандарты

• Соответствует IEC 60947-7-1
• Соответствует EN 60664-1 (зазоры и утечки)
• Устойчив к воздействию температур от –25 C до +80 C
• Степень защиты IP20

Преимущества

• Простота монтажа: не требует отрезания провода при прохождении цепи
• Высокая механическая прочность корпуса
• Надёжный контакт благодаря пружинному зажиму с фиксацией
• Индикация состояния: визуально определяется наличие провода в зажиме
• Поддерживает одновременную работу нескольких проводов в одном канале (до двух)

Ограничения применения

• Не предназначен для переменного тока выше 400 В
• Запрещено использовать с проводами сечением более 2,5 мм2 - риск перегрева и потери контакта
• Не рассчитана на внешнюю среду: не защищена от влаги, пыли, химических веществ
• Не подходит для частых подключений/отключений - не является быстроразъёмным устройством

Примеры использования

• Распределение фазы между несколькими автоматическими выключателями в щите
• Передача сигнала от датчика к контроллеру без разрыва линии
• Общий заземляющий шинный провод в распределительной коробке
• Связь между модулями PLC в автоматизированных системах

Практические советы

• При использовании многожильного провода всегда применяйте наконечник - это предотвращает заплетание жил и снижает сопротивление контакта
• Проверяйте плотность затяжки винта: недостаточное усилие вызывает нагрев, избыточное - повреждает пластик
• Для обслуживания щита удобно использовать клеммы PT 2.5 в паре с маркировочными бирками - они легко крепятся на корпусе
• Артикул 3209510 - часть проверенной линейки PT от Phoenix Contact; заменить её аналогом без проверки параметров не рекомендуется
