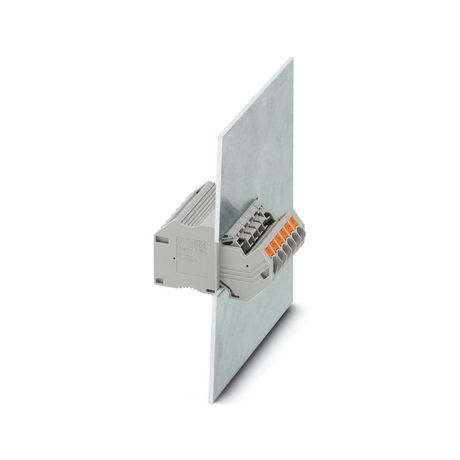

Клемма проходная PT 4-WE/32 СТЭЗ 3044937

Клемма проходная PT 4-WE/32 СТЭЗ предназначена для надёжного соединения проводов в распределительных щитах и электроустановках. Этот элемент из серии СТЭЗ обеспечивает механическую фиксацию и электрический контакт без необходимости пайки, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Клемма проходная PT 4-WE/32 СТЭЗ используется для передачи тока между двумя точками цепи без разрыва. Подходит для подключения медных проводов в силовых и слаботочных системах. Применяется в промышленном оборудовании, автоматических линиях, щитах управления, системах освещения и других установках, где требуется надёжный и быстрый доступ к проводникам.

Технические характеристики

• Тип: проходная клемма
• Максимальный ток: 32 А
• Напряжение: до 500 В переменного тока
• Сечение провода: 0,5–4 мм2
• Количество контактов: 2 (вход и выход)
• Изоляция: самозатухающий термопластик
• Цвет корпуса: серый
• Размеры: соответствуют стандартной компоновке серии PT

Совместимость и монтаж

Клемма PT 4-WE/32 СТЭЗ устанавливается на DIN-рейку шириной 35 мм. Для подключения провода достаточно ослабить зажимной винт, вставить жилу и затянуть до упора. Клеммы совместимы с одножильными и многожильными проводами, зачищенными на 8–10 мм. Нельзя использовать с алюминиевыми проводами - материал контактов рассчитан исключительно на медь.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р МЭК 60947-7-1. Конструкция обеспечивает защиту от случайного прикосновения к токоведущим частям. Сертифицирована для работы в условиях промышленной среды с нормальной влажностью и температурой от –25C до +70C.

Преимущества

• Устойчивый контакт благодаря пружинному зажиму - не требует периодической подтяжки
• Высокая плотность сборки: позволяет размещать несколько клемм в ограниченном пространстве
• Чёткая маркировка входа и выхода снижает вероятность перепутывания проводов
• Не требует специнструментов - монтаж выполняется обычной отверткой

Ограничения применения

• Не предназначен для постоянного погружения в жидкости или высокой влажности - не имеет защиты IP
• Не рекомендован для применений с вибрацией выше среднего уровня без дополнительной фиксации
• Не поддерживает многожильные провода с опрессовкой - необходимо зачистить жилы без наконечника
• Не совместим с проводами сечением более 4 мм2 или менее 0,5 мм2

Примеры использования

• Подключение датчиков к контроллеру в цепях автоматизации
• Разводка фазы и нуля внутри распределительного щита
• Объединение нескольких линий освещения в одном месте
• Переход от одного кабеля к другому в шкафах ЧПУ и конвейерных систем

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода указанному в характеристиках - использование слишком толстых или тонких жил приведёт к плохому контакту или повреждению клеммы
• При работе с многожильным проводом скрутите жилы в один пучок - так они лучше войдут в зажим
• После монтажа потяните за провод - он не должен выскальзывать. Это проверка качества зажима
• PT 4-WE/32 СТЭЗ можно комбинировать с другими клеммами серии PT - все элементы имеют единую геометрию и шаг крепления
• Для удобства обслуживания используйте эти клеммы там, где возможна необходимость замены или диагностики - например, на участках с частыми изменениями схемы
