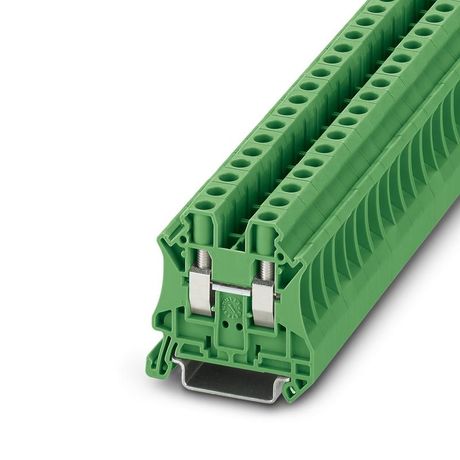

Клемма проходная КНВ 6-2-З СТЭЗ 11000029

Клемма проходная КНВ 6-2-З СТЭЗ предназначена для надёжного соединения проводов в распределительных щитах и силовых цепях. Этот элемент от бренда СТЭЗ обеспечивает постоянный токовой контакт без необходимости обрезки провода, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Проходная клемма КНВ 6-2-З СТЭЗ используется для передачи электрического тока между двумя участками цепи без разрыва. Применяется в распределительных шкафах, на пультах управления, в системах автоматизации и на объектах с высокой плотностью коммутаций. Подходит для подключения медных проводов в силовых и слаботочных сетях до 450 В.

Технические характеристики

• Тип: проходная клемма с зажимом
• Максимальное напряжение: 450 В
• Рабочий ток: до 16 А (при температуре +30 C)
• Сечение провода: 0,5–6 мм2
• Количество контактов: 2 (вход и выход)
• Цвет изолятора: белый
• Материал контактов: медь, покрытая оловом
• Материал корпуса: самозатухающий полиамид PA66

Совместимость и монтаж

Клемма КНВ 6-2-З СТЭЗ монтируется на DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в направляющие рейки - фиксация механическая, без крепёжных болтов. Соединение проводов осуществляется винтовым зажимом: ослабьте винт, вставьте провод на нужную глубину, затяните до упора. Не требует специальных инструментов - подойдёт обычная крестовая отвертка. Учитывайте, что максимальное сечение провода - 6 мм2; более толстые жилы не войдут.

Безопасность и стандарты

Клемма соответствует требованиям ГОСТ Р МЭК 60947-7-1 и имеет класс защиты IP20. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке. Нагревостойкий материал корпуса предотвращает распространение пламени при перегрузках.

Преимущества

• Не требует обрезки провода - позволяет сохранить целостность кабеля при замене оборудования
• Устойчив к вибрациям благодаря прочному зажиму
• Легко диагностируется: визуально видно, где вход, а где выход
• Высокая долговечность контактов благодаря оловянному покрытию
• Подходит для многократного демонтажа без потери качества соединения

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не рассчитана на переменный ток выше 16 А или напряжение свыше 450 В
• Не следует использовать во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендовано применение в условиях постоянного воздействия воды или агрессивных паров

Примеры использования

• Переход между секциями в распределительном щите
• Подключение датчиков и исполнительных механизмов в системах автоматизации
• Обходной контур в цепях управления станков и конвейеров
• Разветвление сигнала от одного источника к нескольким потребителям

Практические советы

• Перед монтажом проверяйте сечение провода - не используйте жилы меньше 0,5 мм2, они могут выскочить из зажима
• Затягивайте винты равномерно, без усилия - перетягивание повредит металл контакта
• При групповом использовании нескольких клемм КНВ 6-2-З СТЭЗ оставляйте минимум 5 мм свободного места между ними для теплоотвода
• Для удобства обслуживания помечайте вход и выход проводов этикетками - особенно важно в сложных схемах
• Избегайте совмещения этой клеммы с другими типами зажимов в одной цепи - различия в материалах могут вызвать электрохимическую коррозию
