Проходные клеммы КНВ 6-2 - 11000020 СТЭЗ

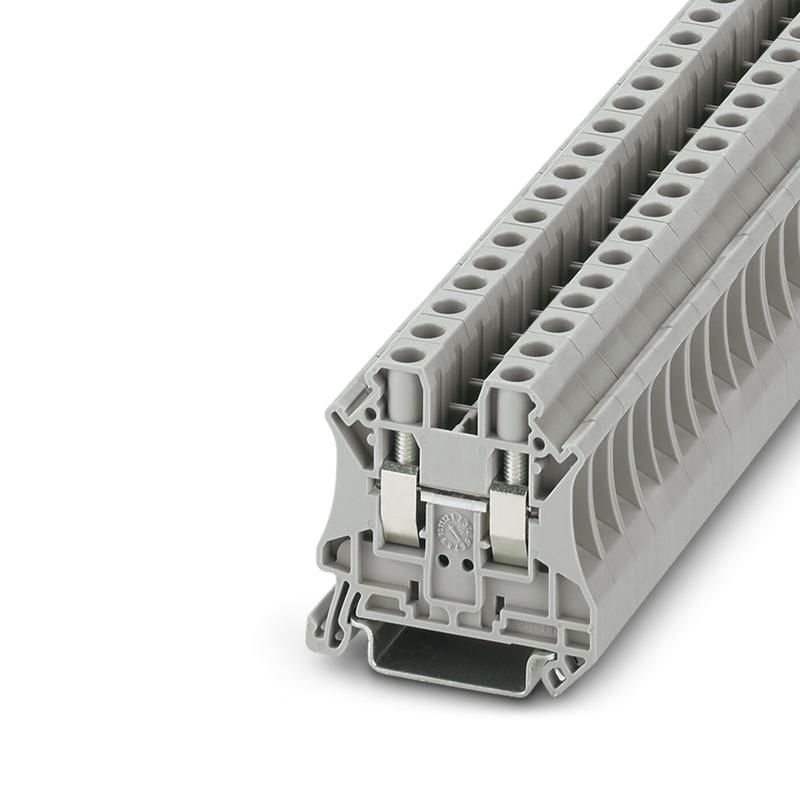

Проходная клемма КНВ 6-2 СТЭЗ предназначена для надёжного соединения и разветвления электрических цепей в распределительных щитах. Этот элемент используется там, где требуется физическое переключение провода без разрыва цепи - например, при подключении измерительных приборов или организации последовательных участков. Артикул 11000020 соответствует модели КНВ 6-2, которая является аналогом UT 6.

Назначение и область применения

Клемма КНВ 6-2 СТЭЗ применяется для создания проходных соединений в силовых и управляющих цепях постоянного и переменного тока. Она позволяет передавать ток через себя без изменения параметров - то есть входной провод соединяется с выходным внутри клеммы. Подходит для установки в шкафах управления, автоматических системах, на производственных линиях, в энергообъектах и объектах ЖКХ.

Технические характеристики

• Номинальное напряжение: 1000 В - безопасна для работы в сетях до 1 кВ
• Номинальный ток: 41 А - выдерживает нагрузки до этого значения при нормальных условиях
• Рабочее сечение провода: от 0,2 мм2 до 10 мм2 - подходит для медных и алюминиевых жил различного диаметра
• Тип подключения: винтовые зажимы - обеспечивают прочное механическое соединение
• Монтаж: на DIN-рейку типа NS 35/7,5 и NS 35/15 - совместима со стандартными рейками в щитах
• Цвет корпуса: серый - отличает её от других типов клемм, упрощает визуальное определение

Совместимость и монтаж

Клемма КНВ 6-2 СТЭЗ устанавливается на DIN-рейку стандартных габаритов NS 35/7,5 и NS 35/15. Для монтажа достаточно защёлкнуть её на рейку - никаких дополнительных креплений не требует. Винтовой зажим позволяет затянуть провод от 0,2 мм2 (тонкий многожильный) до 10 мм2 (толстый одножильный). Перед подключением рекомендуется зачистить жилу на 8–10 мм и проверить плотность фиксации после затяжки. Убедитесь, что используемый провод не превышает максимальное сечение - это предотвратит повреждение контакта.

Безопасность и стандарты

Клемма КНВ 6-2 СТЭЗ рассчитана на работу в соответствии с требованиями к электрооборудованию для номинального напряжения до 1000 В. Хотя явного указания на соответствие ГОСТ или IEC нет, её конструкция и параметры соответствуют распространённым практикам для промышленных клемм того же класса. Применяйте в помещениях с контролируемой температурой и отсутствием агрессивных сред - материал корпуса не предназначен для экстремальных условий.

Преимущества

• Высокая надёжность соединения благодаря винтовому зажиму - минимум риска ослабления контакта
• Широкий диапазон сечений проводов - одна модель заменяет несколько специализированных
• Универсальный монтаж на DIN-рейку - легко интегрируется в существующие системы
• Аналог UT 6 - обеспечивает взаимозаменяемость с зарубежными решениями

Ограничения применения

• Не предназначена для частых отсоединений - винты не рассчитаны на многочисленную переборку
• Не подходит для помещений с высокой влажностью, запылённостью или химически активной средой - отсутствует защита IP
• Не использовать для токов выше 41 А - риск перегрева и деформации контактов
• Не допускается применение с проводами меньше 0,2 мм2 - слишком тонкая жила не будет надёжно зажата

Примеры использования

• Подключение амперметра в цепи питания двигателя - ток проходит через клемму, а параллельно подключается измеритель
• Разветвление сигнала управления в системе автоподачи - один провод идёт дальше, второй - к реле
• Обустройство контрольных точек в распределительном щите - удобно для диагностики и тестирования
• Замена старых клемм UT 6 в модернизируемых щитах - прямая замена без переделки монтажа

Практические советы

• Перед установкой проверьте, чтобы сечение провода попадало в диапазон 0,2–10 мм2 - даже небольшое превышение может повредить контакт
• Используйте отвёртку с плоским наконечником подходящего размера - переусердствовать с усилием нельзя
• При работе с алюминиевыми проводами - обязательно нанесите антиоксидантную пасту, чтобы избежать окисления
• После монтажа протестируйте соединение - легкое покачивание провода не должно вызывать движения в зажиме
• На одной клемме можно соединить два провода одного сечения - но не более двух, и только если они не превышают 6 мм2 каждый
