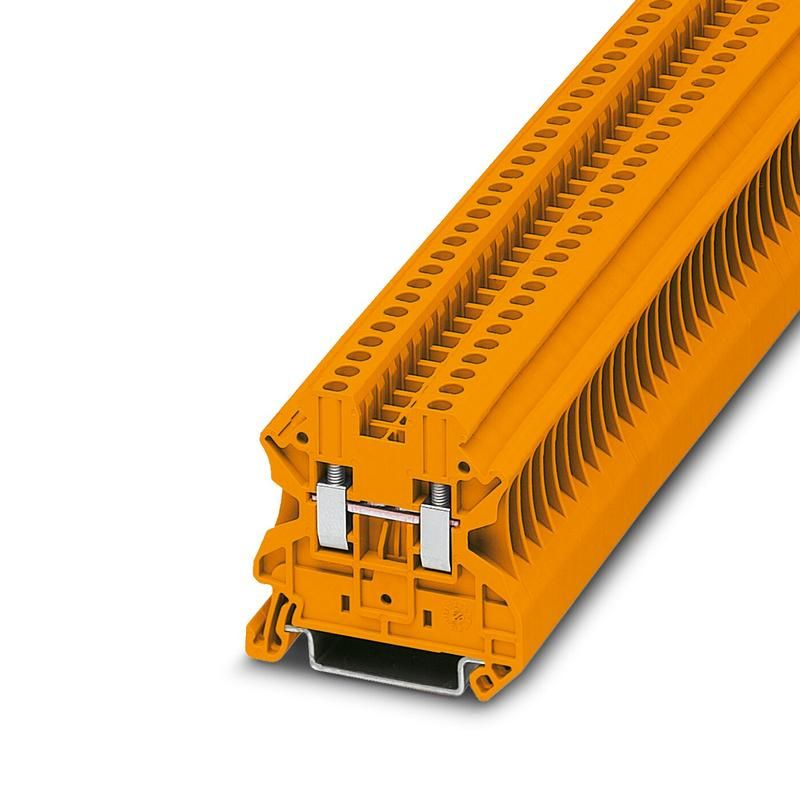

Клемма проходная КНВ 2.5-2-O СТЭЗ 11000007

Клемма проходная КНВ 2.5-2-O от бренда СТЭЗ предназначена для надёжного соединения проводов в распределительных щитах и электроустановках. Артикул 11000007 обеспечивает простой и безопасный способ передачи тока без разрыва цепи.

Назначение и область применения

Проходная клемма КНВ 2.5-2-O используется для создания неразрывной электрической цепи между двумя точками - например, при подключении последовательных участков проводки. Подходит для установки в распределительных щитах, на пультах управления, в шкафах автоматизации. Часто применяется в системах освещения, сигнализации, управляемых устройствах и промышленном оборудовании.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Количество контактов: 2 (проходные)
• Тип клеммы: винтовой зажим
• Цвет изолятора: оранжевый (O)
• Рабочее напряжение: до 450 В переменного тока
• Рабочий ток: до 20 А

Совместимость и монтаж

Клемма КНВ 2.5-2-O устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защёлкнуть её в направляющие рейки - фиксация механическая, без дополнительных креплений. Для подключения проводов ослабьте винт, вставьте жилу (обнажённую часть 8–10 мм), затем плотно затяните. Не используйте инструменты с острыми гранями - можно повредить контактную поверхность.

Безопасность и стандарты

Изготовлена согласно требованиям ГОСТ Р МЭК 60947-7-1. Конструкция исключает случайное прикосновение к токоведущим частям при установленной крышке. Нагревостойкий материал корпуса выдерживает температурные колебания в пределах рабочего режима.

Преимущества

• Удобство замены: не требует перепайки или отсоединения всей цепи
• Стабильный контакт благодаря медным пластинам с никелированием
• Ярко окрашенный корпус (оранжевый) позволяет легко идентифицировать цепь в щите
• Высокая механическая прочность корпуса из самозатухающего полиамида

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможен эффект “ползучести” металла
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации
• Не следует использовать в средах с высокой концентрацией химически активных паров или масел
• Максимальное сечение 2,5 мм2 - не подходит для силовых линий выше 20 А

Примеры использования

• Подключение нескольких светильников в одной цепи через распределительную коробку
• Передача сигнала от датчика к контроллеру без разрыва
• Обходной элемент в цепях аварийного освещения
• Соединение проводов в панелях управления станков и конвейеров

Практические советы

• При использовании многожильных проводов обязательно запрессуйте наконечник - так снижается риск ослабления контакта
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно в условиях изменения температуры
• Для удобства обслуживания группируйте аналогичные клеммы КНВ 2.5-2-O рядом - это ускоряет диагностику
• Артикул 11000007 совместим с другими изделиями серии КНВ - можно комбинировать с переходными и заземляющими клеммами того же бренда СТЭЗ
