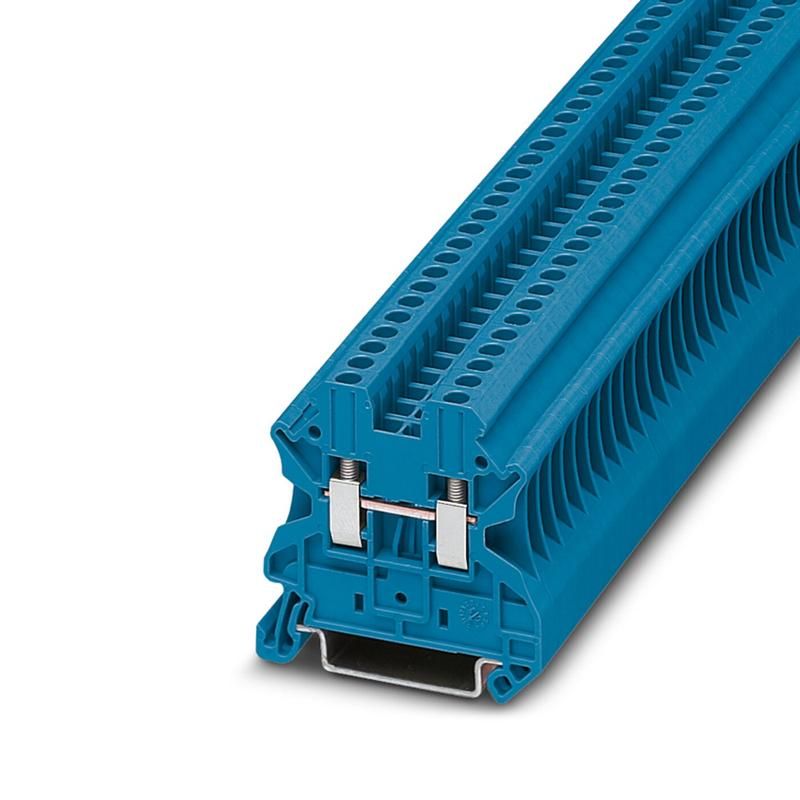

Проходные клеммы КНВ 2,5-2-С - 11000001 СТЭЗ

Проходная клемма 2.5-2-С от бренда СТЭЗ - надёжное решение для последовательного соединения проводников в распределительных щитах на DIN-рейке. Артикул 11000001 обеспечивает устойчивый контакт при высоких нагрузках и работает в экстремальных условиях, включая взрывоопасные зоны.

Назначение и область применения

Проходная клемма 2.5-2-С используется для передачи электрического тока между двумя точками цепи без разрыва. Подходит для сборки силовых и управляющих цепей в промышленном оборудовании, автоматизированных системах, станках, конвейерах и распределительных щитах. Применяется там, где требуется надёжное, легко проверяемое и обслуживаемое соединение.

Технические характеристики

• Номинальный ток: 24 А - выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 1000 В - безопасно применять в сетях до 1 кВ
• Сечение провода: 0,2–4 мм2 - совместима с одножильными и многожильными проводниками одинакового диапазона
• Шаг подключения: 5,2 мм - позволяет компактно располагать несколько клемм рядом
• Тип соединения: винтовой - фиксация провода затяжкой винта, доступна повторная регулировка
• Количество контактов: 2 на уровне - вход и выход в одной клемме
• Изоляция корпуса: полиамид (PA) - термостойкий, химически устойчивый материал
• Рабочая температура: от –60 C до +105 C - функционирует в холодных и жарких средах
• Высота монтажа: 47,5 мм - учтите при планировании места на DIN-рейке
• Расположение подключения: сбоку - удобно для прокладки проводов параллельно рейке
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации
• Поддержка Ex e: да - сертифицирована для работы во взрывоопасных зонах класса “e”
• Возможность установки перемычки: да - можно замкнуть цепь между соседними клеммами

Совместимость и монтаж

Проходная клемма 2.5-2-С монтируется на стандартную DIN-рейку шириной 35 мм. Установка происходит защёлкиванием - никаких инструментов не требуется. Для подключения используйте отвертку с плоским лезвием. Максимальное усилие затяжки не указано - не переусердствуйте, чтобы не повредить резьбу. Клеммы можно комбинировать друг с другом и использовать с заводскими замыкающими пластинами (прилагаются отдельно).

Безопасность и стандарты

Проходная клемма 2.5-2-С прошла испытание на взрывозащиту по стандарту IEC 60079-7 (класс Ex e). Это значит, что она безопасна для использования в помещениях с риском возгорания или взрыва от электрической искры - например, на нефтеперерабатывающих заводах, химических производствах или элеваторах с пылевыми средами. Корпус выполнен из самозатухающего материала, соответствует требованиям UL и RoHS.

Преимущества

• Универсальность: один тип клеммы подходит и для жестких, и для гибких проводов
• Стабильность контакта: винтовое соединение снижает риск окисления и ослабления
• Компактность: маленький шаг 5,2 мм позволяет экономить место на шкафу
• Гибкость: возможность установки перемычек упрощает схемы с последовательным соединением
• Долговечность: полиамидный корпус сохраняет прочность даже при частых температурных колебаниях

Ограничения применения

• Не предназначена для постоянной вибрации выше нормы - при наличии сильных механических ударов рекомендуется дополнительная фиксация
• Не следует использовать в средах с агрессивными химическими веществами (например, концентрированными кислотами), хотя полиамид устойчив ко многим растворителям
• Максимальное сечение 4 мм2 - нельзя подключать более толстые провода, даже если они кажутся подходящими по току
• Не предназначен для монтажа вне щита - требует защиты от внешних воздействий

Примеры использования

• Сборка цепей управления в ПЛК-шкафах - передача сигналов от датчиков к реле
• Подключение питания к нескольким двигателям в одном ряду
• Объединение нулевых и заземляющих проводников в распределительных щитах
• Аппараты в пищевой промышленности - благодаря IP-защите и устойчивости к мойкам
• Взрывозащищённые системы на нефтегазовых платформах - благодаря сертификату Ex e

Практические советы

• Перед затяжкой винта удалите изоляцию провода точно на нужную глубину - не больше 8–10 мм
• Для многожильных проводов используйте наконечники - так контакт будет надёжнее
• При использовании нескольких клемм подряд - устанавливайте замыкающие пластины сразу после монтажа, чтобы не забыть
• Проверяйте плотность затяжки через 1–2 месяца после запуска - особенно в условиях вибрации
• При замене - отключите питание! Напряжение до 1000 В опасно даже при небольшом токе
• Синий цвет клеммы 2.5-2-С часто указывает на рабочую нейтраль - сверьтесь со схемой, прежде чем подключать
