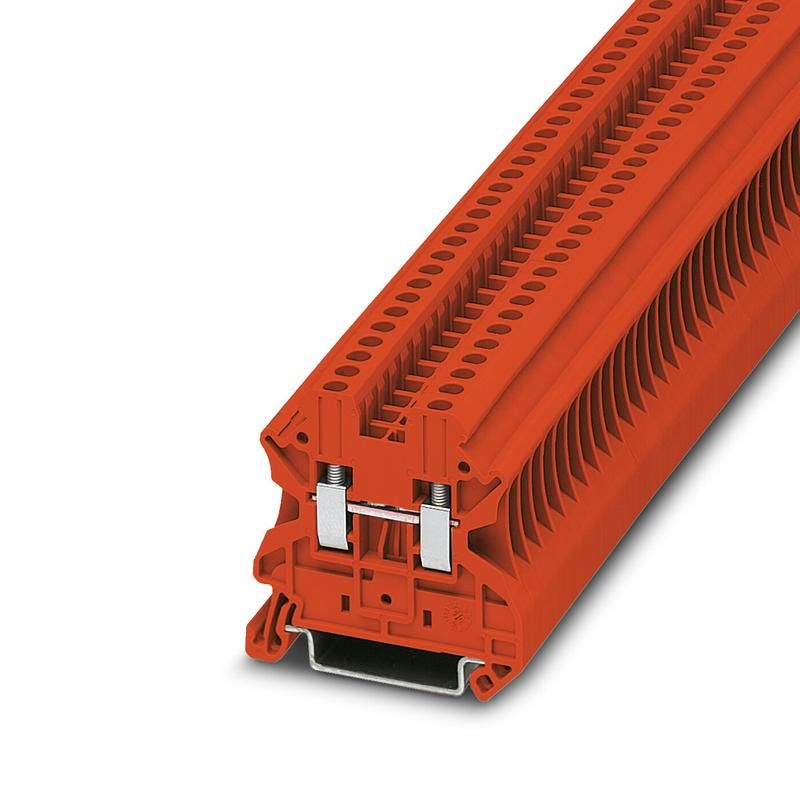

Клемма проходная КНВ 2.5-2-К СТЭЗ 11000003

Клемма проходная КНВ 2.5-2-К от бренда СТЭЗ предназначена для надёжного соединения проводов в распределительных щитах и электроустановках. Артикул 11000003 обеспечивает простой и безопасный способ передачи тока без разрыва цепи.

Назначение и область применения

Клемма проходная КНВ 2.5-2-К используется для создания неразрывного электрического контакта между двумя участками провода. Применяется в силовых цепях, где необходимо сохранить целостность проводника - например, при подключении автоматических выключателей, УЗО, счетчиков или при организации шинной разводки в щитах. Подходит для установки в бытовых, коммерческих и промышленных электрощитах.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Количество входов/выходов: 2 (проходная - один вход, один выход)
• Тип крепления: винтовой зажим
• Материал контактной части: медь, покрытая оловом
• Изоляция: самозатухающий пластик (V-0 по UL94)
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 20 А

Совместимость и монтаж

Клемма проходная КНВ 2.5-2-К устанавливается на DIN-рейку шириной 35 мм. Для монтажа достаточно защелкнуть её в рейку - фиксация механическая, без дополнительных креплений. Для подключения провода ослабьте винт, вставьте жилу (обнажённую часть 8–10 мм), затяните до упора. Не используйте инструменты с острыми гранями - можно повредить изоляцию. Клемма совместима с однопроволочными и многожильными медными проводами, предварительно обжатыми наконечниками (при необходимости).

Безопасность и стандарты

Произведена в соответствии с требованиями ГОСТ Р МЭК 60947-7-1. Конструкция исключает случайное прикосновение к токоведущим частям при установленном корпусе. Нагрев при максимальной нагрузке остаётся в допустимых пределах благодаря оптимизированному сечению меди и качественной теплоотдаче через корпус.

Преимущества

• Устойчивый контакт - минимизация переходного сопротивления даже при длительной нагрузке
• Легкий монтаж - не требует специальных инструментов
• Высокая надёжность - материал контактов не окисляется при нормальном режиме работы
• Чёткая маркировка - легко отличить вход от выхода

Ограничения применения

• Не предназначен для алюминиевых проводов - риск ослабления контакта из-за разницы коэффициентов теплового расширения
• Не рассчитана на ток выше 20 А - перегрузка вызывает нагрев и деформацию
• Не использовать во взрывоопасных средах - отсутствует взрывозащита
• Не рекомендовано применение в условиях постоянной вибрации без дополнительной фиксации

Примеры использования

• Подключение входного автомата к групповым автоматам в квартирном щите
• Обходной контур для счётчика энергии
• Переход между секциями шины в промышленном щите управления
• Соединение проводов в системах освещения с несколькими точками контроля

Практические советы

• При использовании многожильного провода лучше обжать его наконечником - так контакт будет более стабильным
• Проверяйте затяжку винта через 1–2 месяца после первого включения - особенно при высоких нагрузках
• Не перетягивайте винты - это может повредить резьбу или раздавить провод
• Для удобства обслуживания располагайте несколько таких клемм рядом - это упрощает поиск и замену
• Артикул 11000003 - типовой вариант для большинства задач; если нужна другая емкость - выбирайте другие модели серии КНВ
