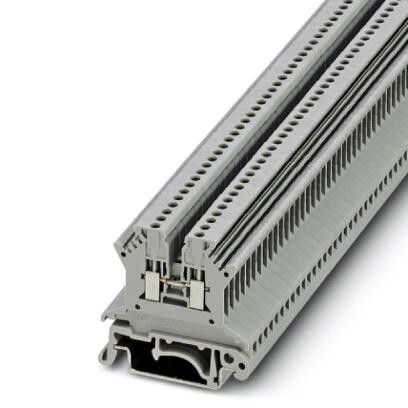

Проходные клеммы UK 1,5 N | 3005837 Phoenix Contact

Проходная клемма UK 1,5 N от Phoenix Contact — надёжное решение для последовательного соединения проводников на DIN-рейке. Артикул 3005837 подходит для слаботочных и силовых цепей до 500 В, особенно там, где важна компактность и устойчивость к экстремальным условиям.

Назначение и область применения

Проходная клемма UK 1,5 N используется для создания неразрывной электрической цепи между двумя точками — например, при распределении питания или сигнала вдоль цепочки устройств. Подходит для монтажа в щитах управления, автоматике, системах освещения, промышленном оборудовании. Применяется в условиях повышенной вибрации, перепадов температур и в зонах с риском возгорания благодаря сертификации Ex e.

Технические характеристики

• Номинальный ток: 17,5 А — выдерживает длительную нагрузку без перегрева
• Номинальное напряжение: 500 В — безопасно работает в сетях переменного и постоянного тока до этого значения
• Сечение провода: 0,14–1,5 мм² — совместима с одножильными и многожильными проводниками одинакового диапазона
• Шаг подключения: 4,2 мм — позволяет плотно размещать несколько клемм рядом на рейке
• Тип соединения: винтовой — обеспечивает прочный контакт при затяжке отверткой
• Количество клемм: 2 на уровне — вход и выход в одной секции
• Рабочая температура: от –60 °C — сохраняет целостность даже в холодных средах (например, на открытых площадках или в морозильных камерах)
• Материал корпуса: термопласт — устойчив к механическим повреждениям и химическим воздействиям
• Высота монтажа: 42 мм — минимизирует занимаемое место в шкафу
• Исполнение Ex e: да — соответствует требованиям взрывозащиты для зон с потенциально опасной атмосферой
• Цвет: серый — стандартизирован для промышленного оборудования

Совместимость и монтаж

Проходная клемма UK 1,5 N устанавливается на стандартную DIN-рейку шириной 35 мм. Крепление происходит защёлкиванием — достаточно приложить усилие до характерного щелчка. Для удобства сборки можно использовать замыкающую пластину (прилагается отдельно), чтобы соединить несколько клемм в одну цепь без внешних перемычек. Максимальное сечение провода — 1,5 мм²; более толстые жилы не войдут в зажим. Убедитесь, что зачищенный конец провода имеет длину около 8–10 мм для надёжного контакта.

Безопасность и стандарты

Проходная клемма UK 1,5 N прошла испытание на взрывозащищённость по стандарту IEC 60079-7 (обозначение Ex e). Это значит, она может использоваться в помещениях категории Zone 2, где возможно образование взрывоопасной смеси. Корпус выполнен из самозатухающего термопласта, предотвращающего распространение пламени. Соответствует нормам безопасности EN 60947-7-1.

Преимущества

• Универсальность: один тип клеммы подходит как для жестких, так и для гибких проводников
• Компактность: малая высота и шаг позволяют экономить пространство в шкафах
• Надёжность: винтовой зажим с контролируемым моментом затяжки снижает риск ослабления контакта
• Гибкость системы: возможность установки замыкающих пластин ускоряет сборку многоуровневых цепей
• Стойкость к температурным колебаниям: рабочий диапазон от –60 °C делает её пригодной для суровых условий

Ограничения применения

Не предназначена для подключения проводов сечением более 1,5 мм² — попытки вставить толстую жилу могут повредить механизм зажима. Не рекомендуется применять в местах с постоянным воздействием открытого пламени или в зонах класса Zone 1 без дополнительной защиты. Нельзя использовать в качестве коммутирующего элемента — клемма не рассчитана на частые операции включения/выключения. Также не следует применять в агрессивных химических средах без проверки совместимости материала корпуса с конкретными веществами.

Примеры использования

• Распределение сети 24 В DC между несколькими датчиками на конвейере
• Подключение терморезисторов в системе контроля температуры в холодильной камере
• Создание последовательной цепи освещения в промышленном цехе с автономным питанием
• Электрооборудование в нефтегазовой отрасли — в зонах с риском образования паров горючих веществ

Практические советы

• Перед монтажом всегда зачищайте провода до металлического блеска — оксиды снижают надёжность контакта
• Затягивайте винты равномерно, без лишнего усилия — переусердствовать нельзя, иначе повредится резьба
• Если требуется соединить больше двух клемм в цепь — используйте замыкающие пластины (совместимы с другими изделиями серии UK)
• Проверьте посадочный диаметр DIN-рейки перед покупкой — хотя 35 мм стандарт, некоторые старые шкафы имеют допуск ±0,5 мм
• Для обслуживания: отключите питание, затем ослабьте винт и осторожно вытяните провод — не дергайте за изоляцию
