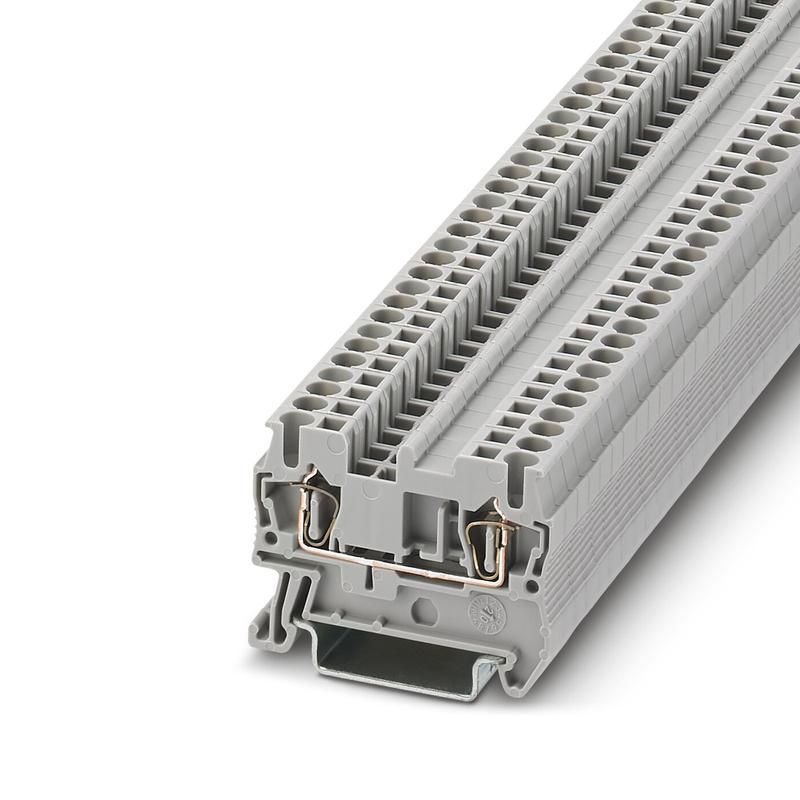

Клемма проходная KH3/КНЗ 2.5-2, 24А, 800В, пружинный зажим СТЭЗ 10000010

Проходная клемма 2.5-2 СТЭЗ КНЗ - надёжное соединительное устройство для разветвления электрических цепей на DIN-рейке. Подходит для промышленной автоматизации, распределительных щитов и силовых цепей с высокой нагрузкой. Бренд СТЭЗ и артикул 10000010 указывают на соответствие проверенной серии КНЗ.

Назначение и область применения

Проходная клемма 2.5-2 СТЭЗ КНЗ используется для создания последовательных соединений между проводниками в электрических цепях. Применяется там, где требуется передача тока без перерыва - например, при подключении датчиков, реле, контакторов, светильников или оборудования на линии питания. Удобна для сборки щитов управления, систем освещения, конвейеров и станков.

Технические характеристики

• Номинальный ток: 24 А - выдерживает длительную нагрузку до этого значения без перегрева
• Номинальное напряжение: 800 В - допустимо применение в сетях переменного и постоянного тока до этой величины
• Сечение провода:
  • Однопроволочные: 0,2–4 мм2
  • Многопроволочные (гибкие): 0,25–2,5 мм2
• Способ монтажа: фиксация на DIN-рейке 35 мм
• Тип присоединения: пружинный зажим - без инструментов, надёжный контакт
• Количество клемм на уровне: 2 входа/выхода - позволяет проходить току через клемму
• Шаг подключения: 5,2 мм - компактное расположение, удобно для плотной укладки
• Рабочая температура: от –60 C до +105 C - работает в экстремальных условиях, включая холодные склады и нагретые помещения
• Материал корпуса: полиамид PA - устойчив к механическим повреждениям, химическим воздействиям и возгоранию
• Высота монтажа: 36,5 мм - минимум места на рейке
• Цвет: серый - стандартизирован для промышленного использования
• Расположение зажимов: сверху - доступен быстрый осмотр и обслуживание

Совместимость и монтаж

Проходная клемма 2.5-2 СТЭЗ КНЗ совместима со всеми стандартными DIN-рейками 35 мм. Для монтажа достаточно защёлкнуть её на рейке - никаких болтов или винтов не требуется. Провод вставляется в зажим до упора; для фиксации используйте отвертку для нажатия на рычаг зажима. После ввода провода рычаг сам возвращается в исходное положение, обеспечивая герметичный контакт. Возможна установка замыкающей пластины - она позволяет соединить несколько клемм в одну цепь без внешних перемычек.

Безопасность и стандарты

Клемма 2.5-2 СТЭЗ КНЗ имеет сертификацию Ex e - соответствует требованиям взрывозащиты для зон с повышенной опасностью возгорания. Это значит, что устройство можно использовать в средах с потенциально взрывоопасными газами, парами или пылью, при условии соблюдения правил установки и эксплуатации. Материал корпуса соответствует нормам UL94 V-0 - самозатухающий, не распространяет пламя.

Преимущества

• Пружинный зажим исключает необходимость затяжки винтов - снижает риск человеческой ошибки и ускоряет монтаж
• Увеличенный диапазон сечений проводов - подходит как для тонких сигналов, так и для силовых линий
• Высокая термостойкость - сохраняет работоспособность даже при резких перепадах температур
• Компактный шаг 5,2 мм - экономит место в шкафу, особенно при большом количестве клемм
• Поддержка замыкающих пластин - упрощает создание последовательных цепей без лишних проводов

Ограничения применения

• Не предназначена для частых подключений/отключений - пружинный механизм рассчитан на долговременную фиксацию
• Гибкие многопроволочные провода должны быть обжаты наконечниками при сечении выше 2,5 мм2 - иначе есть риск ослабления контакта
• Не рекомендуется использование вне пределов рабочего диапазона температур - при температурах ниже –60 C материал становится хрупким
• Из-за малой ширины (5,2 мм) нельзя использовать с крупными кабелями или многожильными проводами без подготовки

Примеры использования

• Распределительный щит станка: соединение выходов контроллеров с катушками реле
• Линия освещения: прохождение фазы через ряд светильников без разрыва цепи
• Аварийная сигнализация: последовательное подключение датчиков движения
• Промышленные системы с взрывоопасной средой: насосы, вентиляторы, датчики в нефтегазовой отрасли

Практические советы

• Перед введением провода удалите изоляцию точно на 8–10 мм - меньше не зафиксируется, больше может вызвать замыкание
• Для многопроволочных проводов лучше использовать обжимные наконечники - особенно при сечении 1,5 мм2 и выше
• При использовании замыкающей пластины убедитесь, что все клеммы находятся на одной рейке и правильно защёлкнуты
• Проверьте контакт после монтажа легким усилием на проводе - он не должен легко вытягиваться
• При работе в условиях вибраций дополнительно закрепите клеммы с помощью фиксаторов или клеевых лент - хотя они и не требуют этого по нормам, практика показывает лучшую надёжность
