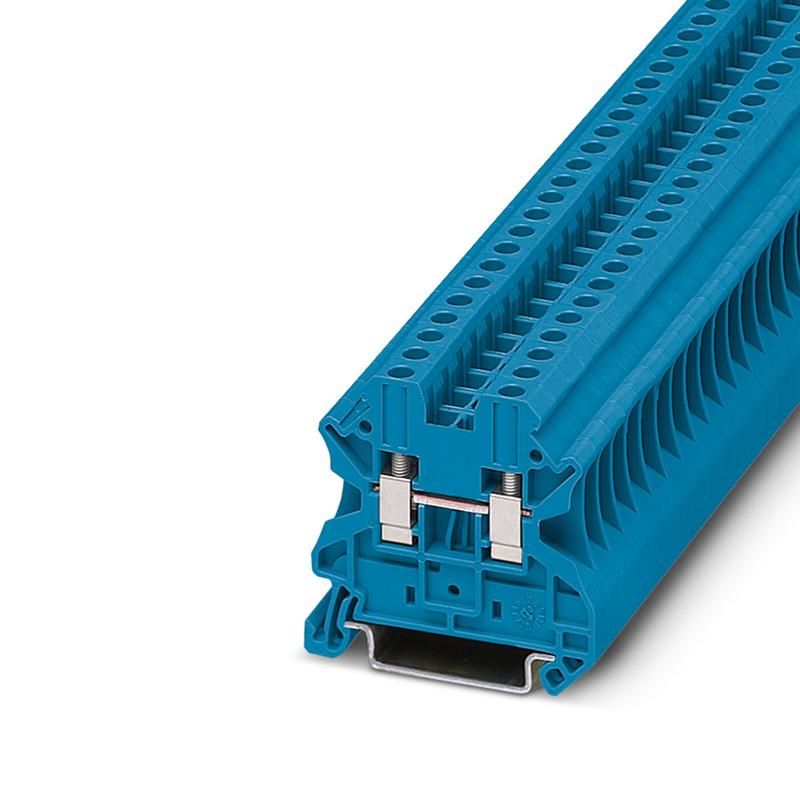

Проходные клеммы КНВ 4-2-С - 11000011 СТЭЗ

Проходная клемма КНВ 4-2-С от СТЭЗ предназначена для надёжного соединения и разветвления проводов в электрических цепях с напряжением до 1000 В и током до 32 А. Артикул 11000011 соответствует аналогу UT 4 BU и используется там, где требуется простое, но прочное соединение без пайки.

Назначение и область применения

Клемма КНВ 4-2-С применяется для создания разветвлений в электрических цепях - например, при подключении нескольких проводов к одному источнику питания или сигналу. Подходит для внутренней установки в распределительных щитах, на DIN-рейках, в оборудовании управления и автоматизации. Часто встречается в системах освещения, промышленной автоматики, станках и конвейерах.

Технические характеристики

• Номинальное напряжение: 1000 В - безопасно работает в сетях переменного и постоянного тока до этого значения
• Номинальный ток: 32 А - выдерживает нагрузку до 32 ампер без перегрева
• Тип подключения: винтовой зажим - позволяет фиксировать провода механически, без инструментов кроме отвертки
• Количество точек подключения: 2 - один вход, один выход; подходит для последовательного или ответвительного соединения
• Рабочее сечение провода: от 0,14 мм2 до 6 мм2 - совместима с медными и многожильными проводами указанного диапазона
• Ширина корпуса: 6,2 мм - компактный размер, удобен для плотной укладки на DIN-рейке
• Цвет: синий - стандартизированная цветовая маркировка для быстрой идентификации

Совместимость и монтаж

Клемма КНВ 4-2-С монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защелкнуть её в паз рейки - никаких дополнительных креплений не требуется. При подключении используйте отвертку с плоским жалом. Зажимайте провод до упора, но избегайте перетяга - это повредит контакт. Убедитесь, что изоляция срезана точно на длину, чтобы не попала под зажим. Многожильные провода рекомендуется обжать наконечником перед вставкой.

Безопасность и стандарты

Клемма КНВ 4-2-С соответствует требованиям к изолирующим материалам и электробезопасности, применяемым в промышленном электрооборудовании. Хотя явных сертификатов в данных нет, она изготовлена по технологиям, близким к европейским стандартам для аналогичных устройств (например, IEC 60947-7-1). Применяйте в соответствии с нормами ПУЭ и ГОСТ Р 50030.5.1.

Преимущества

• Высокая надёжность контакта благодаря винтовому зажиму - не требует периодического обслуживания
• Малые габариты позволяют экономить место в шкафах и распределительных устройствах
• Синий цвет легко отличить от других типов клемм - снижает риск ошибок при монтаже
• Поддерживает широкий диапазон сечений - универсальна для слаботочных и силовых цепей
• Аналог UT 4 BU - обеспечивает замену в существующих системах без переделки

Ограничения применения

• Не предназначен для работы вне помещений - отсутствует защита от влаги и пыли (IP-класс не указан)
• Не рассчитана на частые подключения/отключения - винтовой зажим не предназначен для оперативного переключения
• Избегайте использования с алюминиевыми проводами - возможна оксидация и потеря контакта
• Не следует использовать в условиях сильной вибрации без дополнительной фиксации
• Максимальное сечение 6 мм2 - не подходит для мощных линий выше 32 А

Примеры использования

• Разветвление фазы в распределительном щите для подключения нескольких светильников
• Подключение датчиков и реле в пульте управления станком
• Объединение нулевых проводов в групповой цепи освещения
• Передача сигнала между модулями автоматики в одном шкафу

Практические советы

• При использовании многожильных проводов всегда применяйте наконечники - это предотвращает запутывание и улучшает контакт
• Проверяйте затяжку винта через несколько дней после первого включения - возможно ослабление при первом нагреве
• Не смешивайте провода разного сечения в одной клемме - это создаёт неравномерное давление и риск перегрева
• Для высоконагруженных участков лучше использовать параллельные клеммы или более крупные модели - КНВ 4-2-С оптимизирована для средних нагрузок
• При замене убедитесь, что новый элемент имеет тот же артикул 11000011 - даже небольшие изменения в дизайне могут влиять на совместимость с DIN-рейкой
