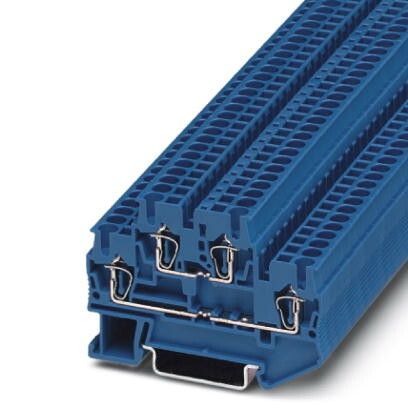

Клемма пружинная двухъярусная STTB 2.5 BU Phoenix Contact 3031283

Клемма пружинная двухъярусная STTB 2,5 BU от Phoenix Contact - компактный соединительный элемент для надёжного монтажа проводов сечением до 2,5 мм2 в ограниченном пространстве. Подходит для сборки распределительных щитов, автоматических систем управления и других устройств, где важна плотная укладка контактов.

Назначение и область применения

Клемма STTB 2,5 BU предназначена для быстрого и надёжного соединения одножильных и многожильных проводов в электрических цепях постоянного и переменного тока. Двухъярусная конструкция позволяет разместить два отдельных соединения на одном корпусе, экономя место в шкафах и панелях. Применяется в промышленной автоматике, системах освещения, контроллерах, силовой аппаратуре и устройствах управления.

Технические характеристики

• Максимальное сечение провода: 2,5 мм2
• Номинальное напряжение: 400 В
• Номинальный ток: 24 А
• Цвет корпуса: синий (BU - blue)
• Тип зажима: пружинный (безвинтовой)
• Количество ярусов: 2
• Шаг между контактами: 5 мм
• Рабочая температура: от –25 C до +100 C

Совместимость и монтаж

STTB 2,5 BU совместима с проводами из меди, в том числе с жилами, защищёнными наконечниками. Для подключения необходимо полностью открыть пружинный зажим кнопкой, вставить провод до упора и отпустить кнопку. Клеммы легко фиксируются на DIN-рейке шириной 35 мм. Монтаж не требует инструментов - достаточно рук. Убедитесь, что провод не имеет повреждений изоляции и правильно зачищен - рекомендуемый длина зачистки - 8–9 мм.

Преимущества

• Отсутствие винтов снижает риск перетяга или слабого контакта
• Высокая плотность установки: две клеммы вместо одной, экономия места
• Устойчивость к вибрациям благодаря пружинному механизму
• Индикация состояния соединения через окно в корпусе
• Легко демонтировать и переустанавливать без потери качества контакта

Ограничения применения

• Не предназначен для проводов сечением более 2,5 мм2 - возможен перегрев и выход из строя
• Не используется в условиях постоянного воздействия открытого пламени или высоких температур выше 100 C
• Не рекомендован для алюминиевых проводов - возможна коррозия и потеря контакта
• Запрещено использовать в средах с повышенным уровнем химически активных паров без защиты корпуса

Примеры использования

• Подключение датчиков и исполнительных механизмов в панели управления станком
• Разводка сигналов в распределительных щитах автоматизации
• Сборка модульных блоков питания и реле
• Фиксация проводов в системах освещения с частым обслуживанием

Практические советы

• Перед монтажом проверьте, чтобы провод был зачищен точно до 8–9 мм - меньше не обеспечит надёжный контакт, больше может выйти из зажима
• При использовании наконечников выбирайте типы, соответствующие классу клеммы (например, ISO 4742/4743)
• Для удобства диагностики используйте маркировочные бирки - они легко крепятся рядом с каждым ярусом
• Не комбинируйте STTB 2,5 BU с другими сериями клемм без учёта шага и габаритов - это может нарушить расположение на рейке
• При замене старых винтовых клемм на STTB 2,5 BU учитывайте, что новая конструкция требует меньшего свободного пространства - можно уплотнить сборку
