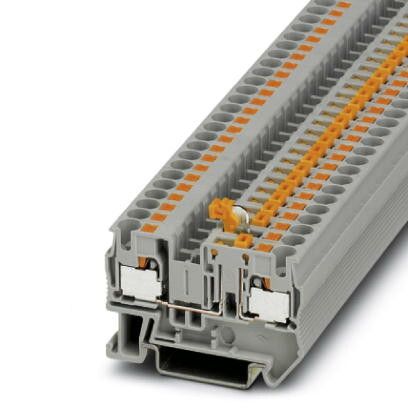

Клемма с ножевым размыкателем PT 4-MT Phoenix Contact 3211933

Клемма с ножевым размыкателем PT 4-MT от Phoenix Contact предназначена для безопасного отключения цепей постоянного тока до 500 В и тока до 16 А. Это компактное устройство сочетает функции надёжной клеммы и механического размыкателя — идеально для обслуживания и ремонта в распределительных щитах.

Назначение и область применения

Клемма с ножевым размывателем PT 4-MT используется там, где требуется физическое отключение проводника без демонтажа соединений. Применяется в системах управления, автоматизации, источниках питания и других установках постоянного тока. Подходит для монтажа на DIN-рейку в шкафах и распределительных устройствах.

Технические характеристики

• Рабочее напряжение: до 500 В постоянного тока
• Номинальный ток: 16 А
• Тип контактов: ножевой размыкатель с изолированным корпусом
• Монтаж: на DIN-рейку 35 мм
• Подключаемые провода: до 2,5 мм² (гибкий и одножильный)
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям)
• Цвет корпуса: серый

Совместимость и монтаж

PT 4-MT устанавливается на стандартную DIN-рейку шириной 35 мм. Клемма имеет зажимы для проводов сечением до 2,5 мм² — подходят как гибкие, так и жесткие многожильные провода. Для подключения используйте отвертку с плоским лезвием. Размыкатель работает вручную: рычаг переключается в положение “ON” и “OFF”. Убедитесь, что питание отключено перед операцией.

Безопасность и стандарты

Клемма с ножевым размыкателем PT 4-MT соответствует требованиям безопасности IEC/EN 60947-3 для коммутационных аппаратов. Конструкция исключает случайное замыкание при открытых контактах благодаря изоляционному кожуху. Нельзя использовать в цепях переменного тока — только для постоянного тока.

Преимущества

• Объединяет функции клеммы и выключателя — экономит место в щите
• Чёткая визуальная индикация состояния (положение рычага показывает “ON/OFF”)
• Устойчивый контакт за счёт медных токоведущих элементов
• Легко проверить целостность цепи без инструментов

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, пыли или агрессивной среды — степень защиты IP20 не обеспечивает защиту от внешних воздействий
• Запрещён монтаж в цепях переменного тока — возможна дуга и повреждение контактов
• Не рассчитан на частое включение/выключение — не является нагрузочным выключателем
• Максимальная площадь сечения провода — 2,5 мм²; более толстые провода не войдут

Примеры использования

• Отключение цепи питания контроллера PLC для диагностики
• Изолирование блока питания в промышленном шкафе во время техобслуживания
• Разрыв цепи постоянного тока в системе зарядки аккумуляторов
• Электрооборудование станков, конвейеров, насосов с DC-питанием

Практические советы

• Перед установкой проверьте соответствие напряжения и тока вашей системы — превышение допустимых значений приведёт к выходу из строя PT 4-MT
• Не затягивайте зажимы слишком сильно — это может повредить изоляцию провода
• При использовании в шкафах с высокой плотностью монтажа учтите габариты устройства — он занимает около 18 мм по ширине
• Для удобства обслуживания рекомендуется помечать положение рычага (“ON” / “OFF”) этикетками
• PT 4-MT от Phoenix Contact совместим с другими изделиями серии PT — можно собирать модульные решения
