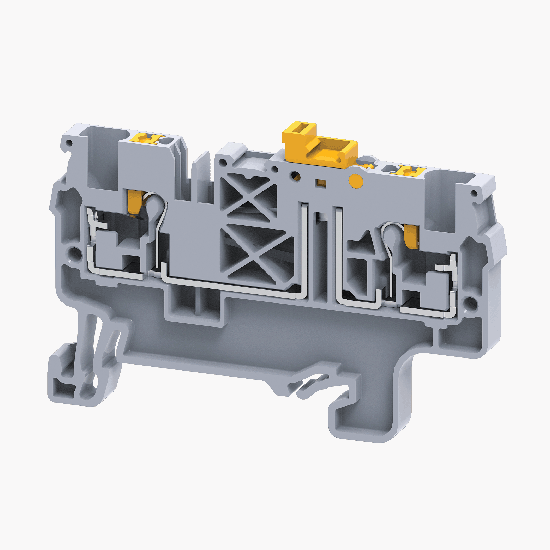

Клемма с ножевым размыкателем push-in 2,5 кв.мм OptiClip CPK-2,5-MT-N-I-серый - 331878 КЭАЗ

Клемма с ножевым размыкателем push-in 2,5 кв.мм OptiClip CPK-2,5-MT-N-I серая - это однополюсная пружинная клемма для быстрого и надёжного соединения проводов сечением до 2,5 мм2, предназначенная для монтажа на DIN-рейку. Благодаря встроенному размыкателю и системе push-in, она ускоряет сборку и обслуживание электрических цепей в шкафах управления, особенно в условиях вибраций. Произведена компанией КЭАЗ, артикул 331878.

Назначение и область применения

Клемма с ножевым размыкателем push-in 2,5 кв.мм OptiClip CPK-2,5-MT-N-I серая используется для создания временных или постоянных электрических соединений в распределительных шкафах, щитах управления и системах автоматизации. Подходит для подключения силовых и слаботочных цепей с током до 20 А. Особенно эффективна там, где требуется частое отключение цепи без демонтажа проводов - например, при диагностике, замене оборудования или тестировании.

Технические характеристики

• Номинальный ток: 20 А
• Рабочее сечение провода: 0,2–2,5 мм2 (для жилых и гибких проводов)
• Тип зажима: пружинный, push-in (без инструмента)
• Количество контактов: 1
• Ширина модуля: 5 мм
• Место подключения: боковое
• Цвет корпуса: серый
• Класс воспламеняемости: V0 (самозатухающий материал)
• Способ монтажа: фиксация на DIN-рейке (TS 35/7,5 или TS 35/15)
• Количество уровней: 1

Совместимость и монтаж

Клемма с ножевым размыкателем push-in 2,5 кв.мм OptiClip CPK-2,5-MT-N-I серая совместима со всеми стандартными DIN-рейками шириной 35 мм. Для подключения достаточно зачистить изоляцию с провода на 8–10 мм и вставить его в зажим до характерного щелчка. Разъединение выполняется нажатием на кнопку отсоединения - провод выдвигается сам, без необходимости использовать отвертку. Установка занимает несколько секунд, что снижает время монтажа и минимизирует риск повреждения жил.

Безопасность и стандарты

Конструкция соответствует требованиям безопасности по классу воспламеняемости V0 - материал корпуса не поддерживает горение. Номинальный ток 20 А и рабочее напряжение до 400 В обеспечивают безопасную работу в большинстве промышленных сетей переменного тока. Применение виброустойчивого механизма предотвращает самоотвинчивание контакта даже при длительной работе в условиях механических колебаний.

Преимущества

• Подключение без инструментов - просто вставьте провод, и он надёжно зажимается
• Встроенный ножевой размыкатель позволяет отключать цепь без вскрытия шкафа
• Кнопка отсоединения обеспечивает быстрое и безопасное удаление провода
• Виброустойчивость - исключает ослабление контакта при тряске и вибрациях
• Система маркировки - есть место для этикетки, чтобы помечать цепи
• Компактный размер (5 мм) - экономит место в шкафу при плотном расположении

Ограничения применения

Не применяйте клемму с ножевым размыкателем push-in 2,5 кв.мм OptiClip CPK-2,5-MT-N-I серая для проводов сечением более 2,5 мм2 - возможен перегрев и потеря контакта. Также запрещено использование с алюминиевыми или многожильными проводами, не имеющими наконечников - они могут деформироваться и плохо фиксироваться. Не рекомендуется применять в средах с высокой влажностью или химически активными парями без дополнительной защиты корпуса.

Примеры использования

• Подключение датчиков и исполнительных механизмов в системах автоматического управления (САУ)
• Разрыв цепи питания насосов, вентиляторов или конвейеров для диагностики
• Сборка распределительных щитов в пищевой, фармацевтической и машиностроительной промышленности
• Обслуживание пультов управления станков с ЧПУ, где часто меняются схемы

Практические советы

• Перед вставкой провода обязательно зачищайте изоляцию точно на 8–10 мм - меньше не зажмётся, больше может выпасть
• Используйте только медные провода с одножильной или многожильной (с наконечником) жилой
• Проверяйте надёжность соединения после монтажа - потяните провод слегка, чтобы убедиться, что он не выскакивает
• При групповой установке нескольких клемм с ножевым размыкателем push-in 2,5 кв.мм OptiClip CPK-2,5-MT-N-I серая оставляйте между ними минимальный зазор 2–3 мм для доступа к кнопкам отключения
• Маркируйте каждую клемму сразу после монтажа - это сэкономит часы времени при последующих работах
