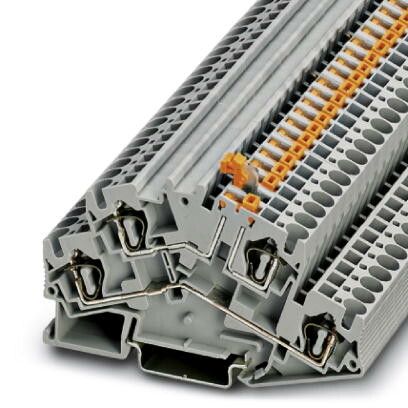

Клемма с ножевым размыкателям STTBS 4-MT Phoenix Contact 3035470

Клемма с ножевым размыкателем STTBS 4-MT от Phoenix Contact предназначена для безопасного отключения цепей постоянного тока до 48 В и токов до 10 А. Устройство сочетает функции надёжной клеммы и механического размыкателя - удобно для обслуживания и ремонта оборудования на производстве.

Назначение и область применения

STTBS 4-MT используется там, где требуется частое или аварийное отключение электрической цепи без демонтажа проводов. Подходит для управления слаботочными системами: контроллеры, датчики, пульты управления, системы автоматизации. Часто применяется в промышленном оборудовании - например, на станках, конвейерах, узлах питания PLC.

Технические характеристики

• Рабочее напряжение: до 48 В постоянного тока
• Максимальный ток: 10 А
• Тип контактов: ножевой размыкатель с фиксацией в положении “включено”
• Подключение проводов: зажимы для одножильных и многожильных проводов до 2,5 мм2
• Цвет корпуса: серый
• Степень защиты: IP20 (защита от прикосновений и ограниченная защита от пыли)
• Габариты: соответствует стандартным модульным размерам для DIN-рейки

Совместимость и монтаж

Kлемма STTBS 4-MT монтируется на стандартную DIN-рейку шириной 35 мм. Для установки достаточно защёлкнуть её в паз рейки - никаких дополнительных креплений не требует. Каждый контактный зажим позволяет подключить один провод. Размыкатель имеет ручку с ярко выраженной позицией “ON/OFF”, что обеспечивает наглядное определение состояния цепи. После отключения ручка остаётся в крайнем положении - предотвращает случайное включение.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для низковольтного оборудования. Напряжение 48 В DC находится вне опасной зоны согласно IEC 61140, однако при работе с устройством необходимо соблюдать правила электроустановок. Отсутствие сертификации по взрывозащите - не применять в опасных средах.

Преимущества

• Объединяет функции клеммы и выключателя - экономит место на щите
• Наглядная визуальная индикация состояния цепи через положение ручки
• Простой и быстрый доступ к размыкателю для оперативного отключения
• Надёжный зажим провода без необходимости инструментов
• Интеграция в существующую комплектацию на DIN-рейке без переделок

Ограничения применения

• Не предназначен для переменного тока - использовать только с постоянным током до 48 В
• Запрещён монтаж во влажных, пыльных или агрессивных средах из-за степени защиты IP20
• Не рассчитан на частые коммутации более 1000 раз/год - для таких задач лучше подходят силовые контакторы
• Не допускается использование в цепях выше 10 А - перегрузка вызывает перегрев и повреждение контактов

Примеры использования

• Отключение питания датчиков на участке конвейера для техобслуживания
• Аварийное отключение контроллера в случае сбоя
• Локальный выключатель для тестирования цепи в распределительном шкафу
• Функциональный элемент в панели управления насосной станцией

Практические советы

• Перед подключением проверьте соответствие напряжения и тока - превышение параметров снижает срок службы STTBS 4-MT
• Используйте провода сечением не более 2,5 мм2 - большие жилы не войдут в зажим
• При сборке щита располагайте несколько STTBS 4-MT рядом - так проще групповое управление
• Не используйте для высокочастотных импульсов - возможна эрозия контактов
• Проверяйте состояние контактов раз в 6–12 месяцев - особенно при частых включениях
