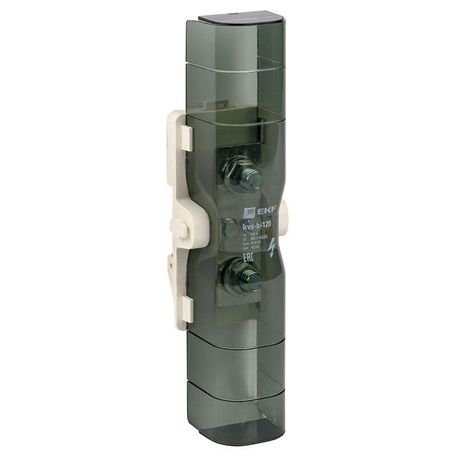

Клемма силовая вводная КСВб в корпусе 250А M8 (10-120кв.мм) PROxima EKF kvs-b-120

Клемма силовая вводная КСВб в корпусе 250 А M8 (10-120 мм²) от EKF PROxima предназначена для надёжного ввода электропитания в распределительные щиты, обеспечивая прочное болтовое соединение между вводными проводами и внутренней сетью. Артикул kvs-b-120 подходит для монтажа на DIN-рейку и работает с проводами от 10 до 120 мм².

Назначение и область применения

Клемма силовая вводная КСВб используется для присоединения вводных проводов — как медных, так и алюминиевых — в распределительных щитах, ящиках и пунктах управления. Применяется там, где требуется надёжное и доступное для обслуживания соединение высокой мощности: в промышленном оборудовании, системах автоматизации, щитах зданий, насосных станциях и на конвейерах. Подходит как для одножильных, так и для многожильных проводов с наконечниками.

Технические характеристики

• Номинальный ток: 250 А
• Номинальное напряжение: 690 В
• Сечение подключаемых проводов: 10–120 мм²
• Количество полюсов: 1
• Тип соединения: болтовое, с винтом M8
• Способ монтажа: крепление на DIN-рейку 35 мм
• Материал корпуса: полиамид PA, класс горючести V0
• Рабочая температура: от -40 °C до +80 °C
• Габариты: ширина 52,3 мм, высота 50 мм
• Позиция подключения: сверху
• Цвет: серый

Совместимость и монтаж

Клемма силовая вводная КСВб устанавливается на стандартную DIN-рейку 35 мм. Для фиксации достаточно приложить небольшое усилие — защёлка автоматически захватывает рейку. Монтаж не требует дополнительных креплений. Подключение провода выполняется через верхнее отверстие: ослабьте винт M8 шестигранником, вставьте жилу, плотно затяните. Убедитесь, что провод не перегнут и не повреждён. Наконечники должны соответствовать сечению 10–120 мм². Не используйте провода меньше 10 мм² — они не будут надёжно зажаты.

Безопасность и стандарты

Корпус изготовлен из самозатухающего полиамида класса V0 — материал не поддерживает горение и предотвращает распространение пламени. Работает в широком температурном диапазоне, включая холодные условия (-40 °C). Соответствует требованиям безопасности для промышленного электрооборудования. Номинальное напряжение 690 В позволяет применять клемму в трёхфазных сетях до 600 В переменного тока.

Преимущества

• Устойчивость к механическим нагрузкам благодаря прочному корпусу из полиамида
• Стандартный шаг монтажа — совместима с любыми DIN-рейками
• Поддерживает смешанное подключение: медь и алюминий
• Легкий доступ к винту — удобно для проверки и обслуживания
• Закрытый корпус снижает риск случайного контакта с токоведущими частями

Ограничения применения

Не предназначен для подключения проводов сечением менее 10 мм² — винт M8 не обеспечит достаточного давления, возможен перегрев. Не использовать в условиях постоянной влаги или погружения — IP-класс защиты не указан, значит, корпус не герметичен. Не рекомендуется для частого демонтажа: многократное затягивание/ослабление винта может привести к износу резьбы. Не применяйте с проводами без наконечников, если сечение больше 50 мм² — возможно повреждение жил.

Примеры использования

• Ввод питания в щитовой шкаф промышленного оборудования
• Подключение основного кабеля к распределительному щиту здания
• Соединение ввода с автономным источником питания (например, дизель-генератором)
• Интеграция в системы управления конвейерами и насосами
• Альтернатива разъёмным клеммам в местах, где важна долговечность и надёжность

Практические советы

• Перед монтажом проверьте соответствие сечения провода — 10–120 мм². Для проводов 70–120 мм² используйте наконечники с опрессовкой.
• Затягивайте винт M8 равномерно, без лишнего усилия — переусилие может повредить резьбу или изоляцию.
• При работе с алюминием — обязательно используйте антиоксидантную пасту для предотвращения окисления.
• Проверяйте контакт через год после установки — особенно в условиях повышенной влажности или колебаний температуры.
• Клемма KSVb от EKF PROxima совместима с другими изделиями серии PROxima — можно собирать комплекты с одинаковым внешним видом и качеством исполнения.
