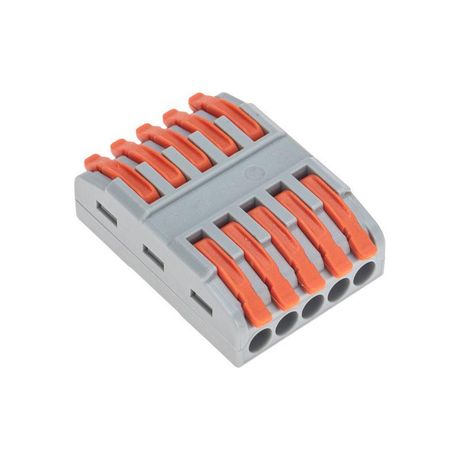

Клемма СМК 222-425 проходная 5 полюсов (0,08-4мм²), серая (30 шт/уп) | 07-5245 REXANT MEET

Клемма соединительная безвинтовая СМК 222-425 проходная 5 полюсов (0,08-4 мм2), серая от REXANT - надёжное решение для быстрого и безопасного соединения до десяти проводов в цепях с малым сечением. Подходит для автоматизации, панельной сборки и ремонта электрооборудования.

Назначение и область применения

Эта клемма используется для создания постоянных соединений между проводами в слаботочных и силовых цепях. Благодаря проходному исполнению, она позволяет передавать сигнал или ток через несколько точек без разрыва цепи. Подходит для работы с контроллерами, реле, датчиками, распределительными шкафами, системами освещения и промышленным оборудованием. Особенно эффективна там, где требуется частая диагностика или замена компонентов.

Технические характеристики

• Количество контактов: 10 (5 полюсов, каждый - проходной)
• Номинальное сечение провода: 0,08–4 мм2 (одножильный), 0,2–2,5 мм2 (многожильный)
• Номинальный ток: 32 А для одножильных, 24 А для многожильных проводов
• Номинальное напряжение: 450 В
• Материал корпуса: полиамид 66 (самозатухающий, устойчив к перегреву)
• Материал контактов: лужённая медь (коррозионностойкая, хорошая проводимость)
• Механизм зажима: стальная пластина с рычагом
• Длина зачистки провода: 10 мм
• Рабочий температурный диапазон: –40…+85 C
• Цвет: светло-серый

Совместимость и монтаж

Клемма СМК 222-425 совместима с медными одножильными и многожильными проводами. Для подключения:

• Защитите провод от повреждений - зачистите изоляцию точно на 10 мм.
• Откройте зажим, опустив рычаг вниз.
• Вставьте провод до упора - он должен касаться внутреннего контакта.
• Поднимите рычаг до фиксации; зажим сработает автоматически.
• Не используйте инструменты для затяжки - усилие регулируется конструкцией.

Установка возможна на DIN-рейку 35 мм. Клемма не требует дополнительных креплений. Монтаж можно выполнять даже при наличии уже подключённых проводов - благодаря проходному типу.

Безопасность и стандарты

Клемма соответствует требованиям безопасности для оборудования класса II. Материалы корпуса самозатухающие (UL94 V-0). Лужёные контакты снижают риск окисления и нагрева. Напряжение 450 В обеспечивает запас прочности для сетей 220–380 В. Отсутствие винтов исключает риск потери крепёжных элементов и неквалифицированного демонтажа.

Преимущества

• Быстрая установка и демонтаж - достаточно одного движения рычагом.
• Износостойкость: многоразовое использование без потери качества зажима.
• Возможность контроля целостности соединения через диагностическое отверстие - без вскрытия клеммы.
• Стабильный контакт даже при вибрациях - механический зажим не ослабевает со временем.
• Высокая плотность монтажа: 5 полюсов занимают мало места на рейке.

Ограничения применения

• Не применяйте для алюминиевых проводов - материал контактов не предназначен для них.
• Не допускайте превышения максимального сечения: свыше 4 мм2 (одножильный) или 2,5 мм2 (многожильный) - риск перегрева и выхода из строя.
• Не используйте в средах с высокой концентрацией масел, растворителей или агрессивных газов - полиамид может деградировать.
• Не монтируйте в условиях постоянного погружения в воду - IP-класс не указан, герметичность не гарантируется.

Примеры использования

• Соединение датчиков температуры и давления в панели управления станком.
• Разводка сигнальных линий в системе автономного освещения.
• Объединение нескольких цепей питания в распределительном щите.
• Аппараты с частой заменой модулей - например, в сервисных центрах.
• Сборка временных испытательных стендов - удобство быстрой перепайки.

Практические советы

• Перед подключением всегда проверяйте сечение провода - особенно важно для многожильных, чтобы не перегрузить клемму.
• При использовании многожильных проводов - слегка скрутите жилы перед введением, чтобы они не рассыпались.
• Для диагностики используйте щуп мультиметра именно через специальное отверстие - так вы не нарушите герметичность зажима.
• Если клемма используется в вибрирующей среде - периодически проверяйте положение рычагов: они должны быть полностью подняты.
• При необходимости замены - отключите питание, опустите рычаг, вытяните провод. Не дергайте за изоляцию!
