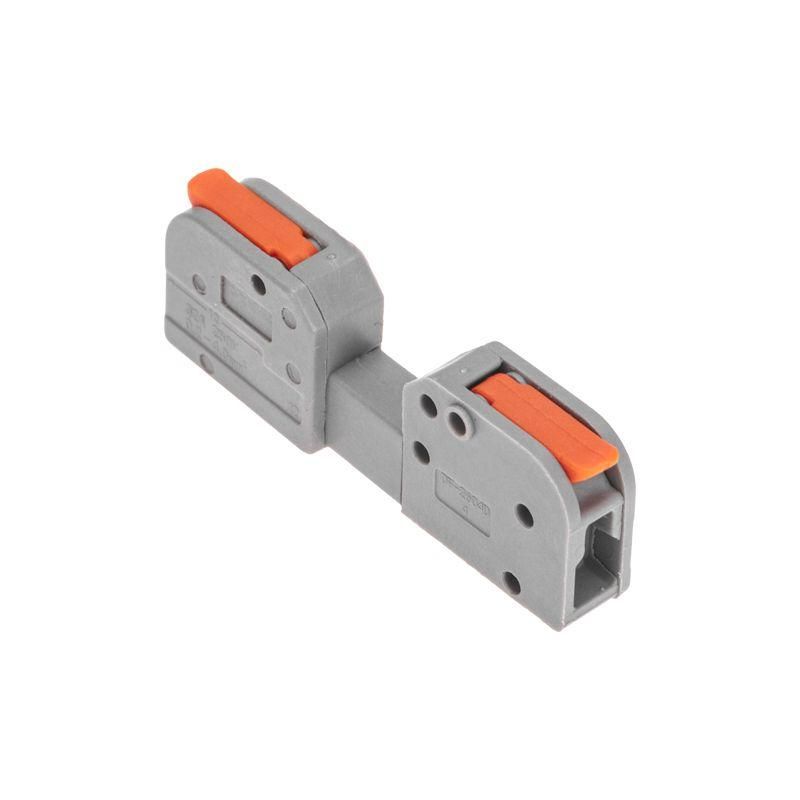

Клемма СМК 222-421R проходная разъемная 1 полюс серая 0,2-2,5/4мм² (50 шт/уп) | 07-5261 REXANT MEET

Проходная разъемная клемма СМК 222-421R от REXANT предназначена для надежного и многоразового соединения медных проводов в распределительных коробках, щитах и оборудовании. Артикул 07-5261 обеспечивает гибкую коммутацию сечений от 0,2 до 4 мм2, сохраняя целостность цепи даже при частом обслуживании.

Назначение и область применения

Клемма СМК 222-421R используется для создания временного или постоянного электрического соединения между двумя участками цепи. Подходит для монтажа в силовых и слаботочных системах: автоматика, освещение, управление двигателями, панели управления. Благодаря разъемной конструкции её можно легко демонтировать и переустанавливать без потери качества контакта.

Технические характеристики

• Количество полюсов: 1
• Материал корпуса: полиамид 66 - устойчив к перегреву и механическим нагрузкам
• Материал контактов: луженая медь - снижает окисление и повышает долговечность
• Зажимной механизм: стальная пластина - обеспечивает прочное фиксирование
• Цвет: серый
• Номинальное напряжение: 250 В
• Допустимый ток: до 32 А для одножильных проводов, до 24 А для многожильных
• Поддерживаемые сечения:
  • Одножильные провода: 0,2–4 мм2
  • Многожильные провода: 0,5–2,5 мм2
• Рабочий температурный диапазон: от –40 C до +85 C
• Длина зачистки изоляции: 10 мм

Совместимость и монтаж

Клемма СМК 222-421R совместима с любыми медными проводниками, соответствующими указанным сечениям. Для установки необходимо:

• Защитить провод на 10 мм, удалить изоляцию полностью;
• Вставить провод в контактную часть до упора;
• Зажать винтом до плотного контакта - не требует усилия, достаточно легкого заворачивания;
• Убедиться, что жилы не выступают за край зажима - это исключает риск замыкания.

Не рекомендуется использовать с алюминиевыми или композитными проводами. Монтаж возможен на DIN-рейку 35 мм (не встроено, требуется дополнительный крепеж).

Безопасность и стандарты

Клемма выполнена в соответствии с требованиями к электроизоляционным материалам и термической стойкости. Напряжение 250 В и рабочий ток рассчитаны для бытовых и промышленных сетей переменного тока. Отсутствие сертификации по ГОСТ или IEC указано явно - применение допускается в рамках внутренних норм предприятия при соблюдении условий эксплуатации.

Преимущества

• Разъемная конструкция позволяет менять провода без выпаивания или резки - экономит время при диагностике и ремонте.
• Луженая медь снижает сопротивление контакта и предотвращает коррозию в условиях повышенной влажности.
• Высокая теплостойкость полиамида гарантирует работу в суровых условиях - от холодных складов до нагретых шкафов.
• Стальной зажим обеспечивает устойчивость к вибрациям - подходит для оборудования с движущимися элементами.

Ограничения применения

• Не предназначен для работы с алюминием, медно-алюминиевыми переходами или многожильными проводами с сечением более 2,5 мм2.
• Не имеет защиты от брызг воды или пыли - не применяется вне закрытых щитов или в помещениях с высокой влажностью без дополнительной герметизации.
• Не рассчитана на ток выше 32 А - превышение вызывает перегрев и деформацию контактов.
• Не подходит для частого подключения/отключения под нагрузкой - операции следует выполнять при отключенном питании.

Примеры использования

• Подключение датчиков в системах автоматизации на конвейерах.
• Разветвление цепей освещения в распределительных коробках.
• Объединение проводов от терморегулятора и нагревательного элемента.
• Временные подключения при тестировании оборудования перед запуском.

Практические советы

• Используйте только зачищенный провод длиной точно 10 мм - меньше приведёт к плохому контакту, больше - к риску замыкания на корпус.
• Для многожильных проводов скрутите жилы перед вставкой - так они лучше фиксируются и не выпадают.
• Проверяйте затяжку через несколько дней после первого включения - первичная усадка жил может ослабить контакт.
• При использовании нескольких клемм СМК 222-421R в одном месте - располагайте их с зазором, чтобы избежать перегрева соседних элементов.
• Артикул 07-5261 - оптимальный выбор, когда нужна надежность без лишней стоимости; для ответственных цепей с высокой вибрацией стоит рассмотреть аналоги с винтовым зажимом и металлическим кожухом.
