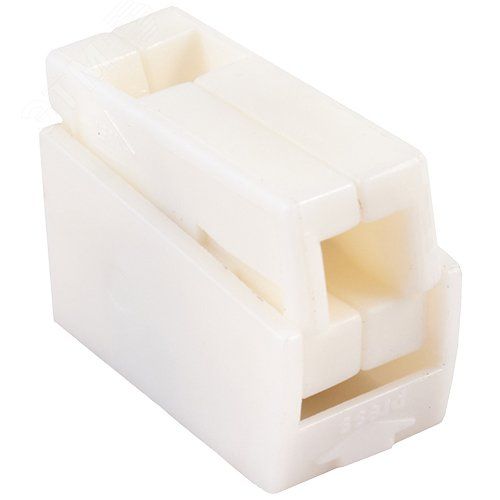

Клемма соединительная 2-контактная Elеctrodeel. Диапазон сечений 0,5-2,5 мм2. Номинальный ток/напряжение: 24А/400В. - ED 224-112 ELECTRODEEL

Клемма соединительная 2-контактная ELECTRODEEL ed 224-112 - компактное, многоразовое устройство для безопасного и надежного соединения проводов сечением 0,5–2,5 мм2 в бытовых и промышленных электрических цепях до 400 В. Упаковка из 70 штук удобна для массового монтажа.

Назначение и область применения

Клемма соединительная 2-контактная ELECTRODEEL ed 224-112 используется для временного или постоянного соединения одножильных и многожильных проводов в местах, где требуется быстрый доступ, контроль или замена участка цепи. Подходит для монтажа в распределительных коробках, светильниках, пультах управления, бытовой технике и автоматике. Особенно эффективна там, где нужна возможность последующего демонтажа без повреждения проводов.

Технические характеристики

• Номинальный ток: 24 А - выдерживает нагрузки типичных осветительных и слаботочных цепей
• Номинальное напряжение: 400 В - рассчитана на работу в сетях переменного тока до 400 В
• Диапазон сечений проводов: 0,5–2,5 мм2 - совместима с большинством распространённых медных жил
• Количество контактов: 2 - позволяет соединить два провода между собой
• Способ монтажа: втычной - фиксация происходит путём вставки провода и опускания рычага
• Рабочий температурный диапазон: от -40 C до +105 C - работает в условиях перепадов температур, включая холодные помещения и нагреваемые зоны
• Цвет корпуса: белый с белым рычагом - обеспечивает хорошую визуальную контрастность при проверке состояния

Совместимость и монтаж

Клемма соединительная 2-контактная ELECTRODEEL ed 224-112 требует предварительной зачистки проводов на 8–10 мм. Монтаж выполняется просто: вставьте подготовленный провод в гнездо до упора, затем опустите рычаг до щелчка - он фиксирует жилу механически. Для лучшего контакта используйте только медные провода. Алюминиевые и комбинированные жилы не рекомендуются - возможен окисление и потеря надёжности. Технологические отверстия в корпусе позволяют выполнять измерения мультиметром без разборки клеммы.

Безопасность и стандарты

Конструкция клеммы исключает случайный контакт с токоведущими частями благодаря изолирующему корпусу и закрытому механизму зажима. Соответствует требованиям безопасности для внутренних установок. Нет сертификации по EN 60947-7-1, но применение в соответствии с ГОСТ Р 50030.5.5 допустимо в бытовых и непрофессиональных системах. Не предназначен для подключения силовых кабелей выше 2,5 мм2 или в условиях постоянной вибрации без дополнительной фиксации.

Преимущества

• Многоразовое использование - можно многократно открывать и закрывать без потери качества контакта
• Защита от прикосновения - токоведущие части полностью изолированы, что снижает риск поражения током
• Удобство диагностики - наличие отверстий для тестирования напряжения без вскрытия
• Высокая плотность сборки - компактный форм-фактор позволяет размещать много клемм в ограниченном пространстве
• Стабильность контакта - зажим с рычагом обеспечивает равномерное давление на жилу, минимизируя переходное сопротивление

Ограничения применения

• Не применяйте для проводов сечением менее 0,5 мм2 - риск плохого контакта и выпадения жилы
• Избегайте использования в условиях постоянной вибрации (например, на двигателях или насосах) без дополнительной фиксации клеммы
• Запрещено подключение алюминиевых проводов - высокий риск окисления и перегрева
• Не предназначена для открытого монтажа вне корпуса - требует защиты от внешней среды
• Не следует использовать в цепях с импульсными нагрузками свыше 24 А - возможен пробой внутри механизма

Примеры использования

• Подключение LED-светильников в офисах и жилых помещениях
• Соединение проводов в распределительных коробках квартир
• Объединение сигналов в системах автоматизации (датчики, кнопки, реле)
• Монтаж временных испытательных цепей в мастерских
• Замена старых скруток в старых домах при модернизации электропроводки

Практические советы

• Перед монтажом всегда зачищайте провода до одинаковой длины - это гарантирует равномерное зажатие
• Проверяйте надёжность фиксации после монтажа - легкое покачивание провода не должно вызывать движения в клемме
• При использовании в сырых помещениях (ванная, бассейн) дополнительно герметизируйте место соединения термоусадкой или изолентой
• Не затягивайте рычаг слишком сильно - достаточно щелчка; избыточное усилие может повредить механизм
• Для больших объемов работ используйте упаковку из 70 штук - экономит время на заказ и хранении запаса
