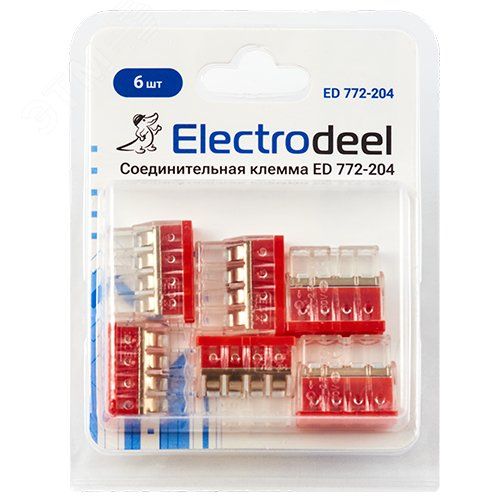

Клемма соединительная 4-контактная (6шт) Elеctrodeel. Диапазон сечений 0,5-2,5 мм2. Номинальный ток/напряжение: 24А/450В. Упаковка: блистер. - ED 772-204-b6 ELECTRODEEL

Клемма соединительная 4-контактная от ELECTRODEEL (артикул ed 772-204-b6) - компактное решение для быстрого и безопасного соединения проводов в распределительных коробках, панелях управления и других точках ответвления. Упаковка из 6 штук удобна для монтажа нескольких цепей сразу.

Назначение и область применения

Эта клемма используется для соединения медных, омеднённых и алюминиевых проводников сечением от 0,5 до 2,5 мм2. Подходит для слаботочных и силовых цепей до 450 В. Часто применяется в жилищном строительстве, промышленной автоматике, системах освещения и на объектах с ограниченным пространством - например, в щитах, потолочных коробах или за панелями оборудования.

Технические характеристики

• Номинальный ток: 24 А
• Номинальное напряжение: 450 В
• Диапазон сечений проводов: 0,5–2,5 мм2
• Количество контактов: 4
• Тип монтажа: втычной (зажимы фиксируются вставлением провода)
• Рабочий температурный диапазон: от –40 C до +85 C
• Корпус: прозрачный пластик, с красной зоной входа для наглядного контроля

Совместимость и монтаж

Клемма совместима с одножильными и многожильными проводами. Монтаж выполняется просто: провод вводится в гнездо до упора - зажим сам плотно фиксирует жилу. Нет необходимости в инструменте, но для лучшего контакта рекомендуется предварительно зачистить провод на 8–10 мм. Каждый контакт работает автономно, что исключает перекрестные помехи между линиями. Гнезда расположены в ряд, легко доступны для тестирования мультиметром через технологические отверстия.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствует требованиям UL94 V-2. Прозрачная оболочка обеспечивает визуальный контроль за положением провода - вы можете убедиться, что жила полностью вошла в зажим. Защита от случайного прикосновения к токоведущим частям достигнута конструкцией: после установки провод полностью закрыт. Клемма не имеет открытых металлических элементов, снижая риск поражения током.

Преимущества

• Удобство монтажа - не требует отвертки или другого инструмента
• Визуальный контроль: прозрачный корпус и красная зона показывают, правильно ли вставлен провод
• Высокая механическая прочность - зажимы не ослабевают при вибрациях
• Поддержка широкого диапазона температур - подходит для холодных и жарких помещений
• Возможность проведения замеров без демонтажа - благодаря специальным отверстиям

Ограничения применения

• Не предназначен для соединения проводов сечением менее 0,5 мм2 - возможен плохой контакт
• Не рекомендован для постоянного подключения алюминиевых проводов без предварительной омеднения - повышается риск окисления
• Не рассчитана на высокую частоту подключения/отключения - не следует использовать как коммутирующее устройство
• Запрещено применять в условиях постоянного погружения в воду - хотя IP-класс не указан, герметичность не гарантируется

Примеры использования

• Разветвление световой цепи в распределительной коробке квартиры
• Подключение датчиков движения и реле в щите автоматики
• Соединение проводов в пульте управления станком
• Объединение фазных и нулевых проводов в группе розеток
• Использование в теплицах, холодильных камерах - благодаря устойчивости к низким температурам

Практические советы

• Перед вставкой провода обязательно удалите изоляцию - оставьте 8–10 мм голой жилы. Больше - не надо, меньше - плохо зажмётся
• Для многожильных проводов слегка скрутите жилы перед введением - так они лучше фиксируются
• Проверяйте, что провод дошел до упора - красная зона должна быть полностью закрыта
• Если используете алюминиевые провода - обработайте их пастой против окисления
• При сборке щита располагайте клеммы с одинаковым направлением ввода - так проще обслуживать
• Упаковка из 6 штук идеальна для одного проекта - не нужно делить коробки
