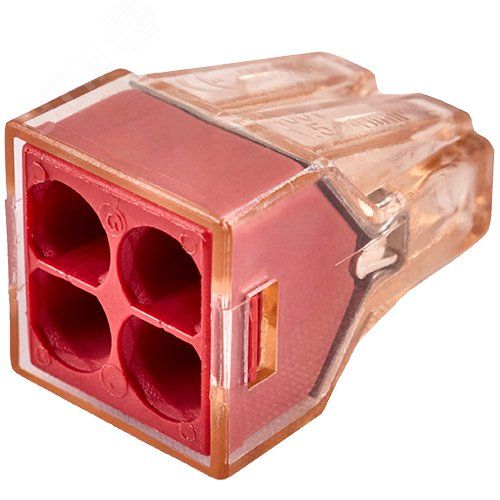

Клемма соединительная 4-контактная (6шт) Elеctrodeel. Диапазон сечений 1,5-4,0 мм2. Номинальный ток/напряжение: 32А/400В.Упаковка: блистер. - ED 773-604-b6 ELECTRODEEL

Клемма соединительная 4-контактная ELECTRODEEL ed 773-604-b6 — компактное решение для быстрого и безопасного соединения проводов в распределительных коробках, щитах и на оборудовании. Упаковка из 6 штук обеспечивает запас для типичных монтажных задач.

Назначение и область применения

Эта клемма используется для соединения медных, омеднённых и алюминиевых проводников в электрических цепях постоянного и переменного тока. Подходит для установки в распределительных коробках, электрических щитах, на пультах управления, в системах освещения и автоматизации. Часто применяется в жилищном строительстве, ремонте и промышленной сборке.

Технические характеристики

• Номинальный ток: 32 А — выдерживает нагрузки до уровня мощных приборов (например, духовые шкафы, нагревательные элементы)
• Номинальное напряжение: 400 В — рассчитана на работу в сетях до 400 В переменного тока
• Диапазон сечений проводов: 1,5–4,0 мм² — подходит для большинства бытовых и промышленных кабелей
• Количество контактов: 4 — позволяет соединить четыре провода в одном устройстве
• Тип монтажа: втычной — фиксация происходит путём вставки провода без инструментов
• Рабочий температурный диапазон: от –40 °C до +85 °C — работает в холодных помещениях и нагретых зонах оборудования
• Корпус: прозрачный — позволяет визуально контролировать состояние проводов и качество соединения
• Приёмная часть: красная — визуальное отличие для удобства идентификации фазы или положительного потенциала

Совместимость и монтаж

Клемма ELECTRODEEL ed 773-604-b6 совместима с одножильными и многожильными проводами. Монтаж выполняется просто: зачищенный провод вводится в гнездо до упора — механизм сам плотно зажимает жилу. Нет необходимости в использовании отвёрток или других инструментов. Прозрачный корпус позволяет проверить, что провод полностью вошёл и не выпал. Технологические отверстия в корпусе дают возможность измерять напряжение или тестировать цепь мультиметром без демонтажа.

Безопасность и стандарты

Клемма обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолирующему корпусу. Соответствует требованиям безопасности для внутренних электрических соединений. Не имеет сертификата UL или CE — применение допускается в рамках внутреннего электрооборудования, где соблюдены нормы ПУЭ. Не предназначен для открытой прокладки вне щита или коробки.

Преимущества

• Надёжный контакт без ослабления со временем — зажим сохраняет давление даже при вибрациях
• Изоляция предотвращает короткое замыкание между соседними контактами
• Прозрачный корпус снижает риск ошибок при монтаже и упрощает диагностику
• Красная цветовая маркировка ускоряет идентификацию фазы в сложных схемах
• Не требует затяжки винтов — экономит время при массовой установке

Ограничения применения

• Не подходит для проводов сечением менее 1,5 мм² — возможен плохой контакт или выпадение
• Не рекомендовано использование с неомеднённым алюминием — повышается риск окисления и перегрева
• Запрещено применять в условиях постоянного воздействия воды или высокой влажности — IP-защита не указана
• Не предназначена для внешней установки или прокладки в воздухе — должна находиться внутри закрытых коробок или щитов
• Не подлежит повторному использованию после извлечения провода — механический зажим теряет эластичность

Примеры использования

• Подключение светильников в распределительной коробке квартиры
• Соединение проводов от терморегулятора и теплого пола
• Объединение выходов нескольких датчиков в один кабель в системе автоматизации
• Переход с многожильного кабеля на одножильную жилу в щите
• Временное соединение в процессе испытаний оборудования

Практические советы

• Защитите конец провода от оголённых жил — используйте зачистку длиной 8–10 мм, чтобы избежать короткого замыкания
• Проверьте, что провод полностью вошёл в гнездо — он должен упираться в упор, а не болтаться
• Для многожильных проводов скрутите жилы перед введением — так они лучше фиксируются
• Если нужна маркировка — используйте этикетки на корпусе, а не на проводе: прозрачная крышка позволяет легко читать метки
• При работе в щитах с большим количеством клемм — группируйте их по функциям (фаза, ноль, земля) и ориентируйте красные части в одну сторону для быстрой идентификации
• Не смешивайте эту клемму с аналогами других брендов — различаются глубина гнёзд и усилие зажима
