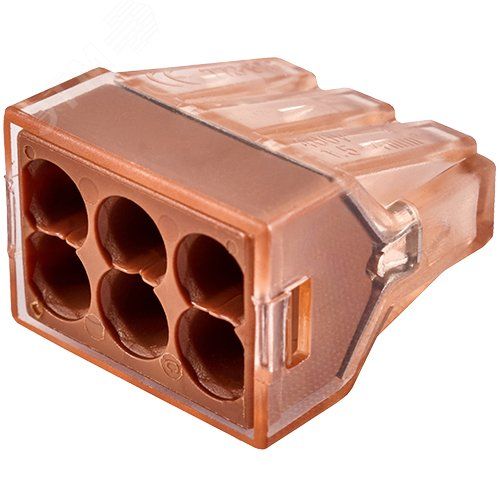

Клемма соединительная 6-контактная Elеctrodeel. Диапазон сечений 1,5-4,0 мм2. Номинальный ток/напряжение: 32А/400В. - ED 773-606 ELECTRODEEL

Клемма соединительная 6-контактная ELECTRODEEL ed 773-606 — компактное решение для быстрого и безопасного соединения проводов в распределительных коробках, щитах и на оборудовании. Упаковка из 50 штук обеспечивает запас для масштабных работ.

Назначение и область применения

Клемма соединительная 6-контактная ELECTRODEEL ed 773-606 используется для соединения медных, омеднённых и алюминиевых проводников в электрических цепях постоянного и переменного тока. Подходит для монтажа в распределительных коробках, силовых щитах, пультах управления, осветительных системах и промышленном оборудовании. Особенно эффективна там, где требуется много точек соединения в ограниченном пространстве.

Технические характеристики

• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Диапазон сечений проводов: 1,5–4,0 мм²
• Количество контактов: 6
• Тип монтажа: втычной — фиксация происходит путём вставки провода в зажим
• Рабочий температурный диапазон: от –40 °C до +85 °C
• Корпус: прозрачный, позволяет визуально контролировать состояние соединения
• Приемная часть: коричневая, указывает на тип материала и совместимость

Совместимость и монтаж

Клемма соединительная 6-контактная ELECTRODEEL ed 773-606 совместима с одножильными и многожильными проводами. Монтаж выполняется без инструментов: зачищенный провод вводится в гнездо до упора — зажим автоматически фиксирует жилу. Прозрачный корпус позволяет проверить глубину введения провода и целостность контакта. Технологические отверстия в корпусе дают возможность измерять напряжение или тестировать цепь мультиметром без демонтажа.

Безопасность и стандарты

Клемма обеспечивает защиту от случайного прикосновения к токоведущим частям благодаря изолирующему корпусу. Соответствует требованиям безопасности для внутренних установок в условиях нормальной влажности и температуры. Не предназначен для открытых площадок без защиты от механических повреждений и воздействия агрессивных сред.

Преимущества

• Удобство монтажа — не требует отжимных винтов или пайки
• Визуальный контроль — прозрачный корпус позволяет сразу определить качество соединения
• Высокая плотность — 6 контактов в одном модуле экономят место в щите
• Стабильность контакта — зажим сохраняет давление даже при вибрациях
• Поддержка различных материалов — работает с медью, алюминием и омеднёнными проводами

Ограничения применения

• Не применяется для проводов сечением менее 1,5 мм² или более 4,0 мм² — возможен перегрев или плохой контакт
• Не рассчитана на постоянную нагрузку выше 32 А — превышение тока снижает срок службы
• Не предназначена для внешней установки без бокса или кожуха — не имеет IP-защиты
• Алюминиевые провода требуют предварительной омеднения или специального антиоксидантного состава — иначе возможна окисляемость контакта

Примеры использования

• Распределительные коробки в квартирах и офисах — соединение групп освещения и розеток
• Щитовые помещения — коммутация цепей автоматов и УЗО
• Промышленные станки — подключение датчиков, кнопок и слаботочных цепей
• Конвейерные системы — сборка точек подключения энкодеров и приводов

Практические советы

• Защитите конец провода от оголённых жил — используйте зачистку длиной 8–10 мм, чтобы избежать выскальзывания
• Перед вставкой убедитесь, что все жилы хорошо зачищены — окислы снижают надёжность контакта
• При использовании алюминиевых проводов примените контактную пасту — это продлит срок службы
• Не затягивайте провод силой — достаточно вставить до упора; лишнее усилие может повредить механизм
• Используйте эту клемму вместо скруток — она безопаснее, легче проверяется и соответствует современным нормам
