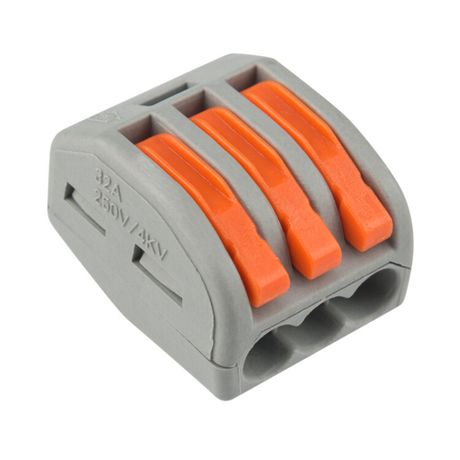

Универсальная клемма СМК 222-413, 3-проводная серая 0,08-2,5/4 мм² (20 шт./уп.) | 07-5253-4-20 REXANT MEET

Клемма универсальная СМК 222-413 от REXANT - трёхпозиционная многоразовая клемма с рычажковым зажимом для надёжного соединения одножильных и многожильных медных проводов сечением до 4 мм2. Подходит для сборки распределительных коробок, панелей управления и оборудования с ограниченным пространством.

Назначение и область применения

Клемма универсальная СМК 222-413 используется для быстрого и надёжного соединения проводов в электрических цепях постоянного и переменного тока. Применяется в системах автоматизации, освещении, промышленном оборудовании, бытовой технике и распределительных щитах. Особенно удобна там, где требуется частая перепрошивка или обслуживание - благодаря рычажкам можно легко отключить и подключить провода без инструментов.

Технические характеристики

• Количество контактов: 3
• Номинальное напряжение: 400 В
• Номинальный ток: 32 А (для одножильных проводов), 24 А (для многожильных проводов)
• Диапазон сечения проводов: 0,08–4 мм2 (одножильные), 0,08–2,5 мм2 (многожильные)
• Тип проводника: одножильный, многожильный
• Цвет корпуса: светло-серый
• Материал корпуса: полиамид 66 (термостойкий, самозатухающий)
• Рабочий температурный диапазон: от -40 C до +85 C

Совместимость и монтаж

Клемма универсальная СМК 222-413 совместима с медными проводами любого типа - как жесткими, так и гибкими. Для монтажа:

• Закройте рычажок - он открывает зажим.
• Вставьте подготовленный провод (без зачищения изоляции) до упора.
• Закройте рычажок - контакт фиксируется пружинной пластиной.

Не требует обжима, пайки или болтов. Установка занимает несколько секунд. Клеммы можно располагать рядом друг с другом - компактная форма позволяет плотную укладку в коробках и щитах. Диаметр входного отверстия рассчитан под стандартные провода - не требует адаптеров.

Безопасность и стандарты

Клемма универсальная СМК 222-413 изготовлена из самозатухающего полиамида 66, соответствует требованиям UL94 V-0 по горючести. Номинальное напряжение 400 В обеспечивает безопасную работу в сетях 230/400 В. Температурный диапазон (-40…+85 C) позволяет использовать её в условиях повышенной влажности, на улице или в холодных помещениях. Соответствует международным нормам для соединителей класса IEC 60947-7-1.

Преимущества

• Три независимых рычажка позволяют работать с каждым проводом отдельно - не нужно отключать всё устройство при замене одного провода.
• Высокая механическая прочность корпуса - выдерживает вибрацию и удары в промышленной среде.
• Удобная цветовая маркировка: светло-серый корпус хорошо виден даже в тёмных щитах.
• Многоразовое использование - зажим сохраняет силу при десятках циклов подключения.
• Нет необходимости в специальных инструментах - достаточно рук.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен оксидный слой, снижающий контакт.
• Максимальное сечение для многожильных проводов - 2,5 мм2; более толстые провода (например, 4 мм2) допускаются только в одножильном исполнении.
• Не рекомендуется для высокочастотных сигналов или импульсных нагрузок - есть паразитная индуктивность.
• Не имеет IP-защиты - нельзя применять во влажных или запылённых местах без дополнительной защиты (корпуса, герметичных коробок).

Примеры использования

• Подключение трёх фаз к тепловому реле в пускателе.
• Разводка сети освещения в распределительной коробке - три группы ламп на одну клемму.
• Соединение датчиков и кнопок в пультах управления станков.
• Объединение проводов в терминалах кондиционеров или насосов.

Практические советы

• Перед установкой проверьте сечение провода - особенно важно для многожильных: слишком толстый провод не войдёт, слишком тонкий может плохо зажаться.
• Избегайте перегрузки: если используете многожильный провод 2,5 мм2, максимальный ток - 24 А, а не 32 А.
• При монтаже в щите оставляйте свободное место вокруг клеммы - тепло от соседних элементов может нагревать корпус.
• Для долговечности не затягивайте провода с усилием - рычажок сам фиксирует нужное давление.
• Клемма универсальная СМК 222-413 продается упаковкой по 20 штук - оптимально для массового монтажа или запаса на объекте.
