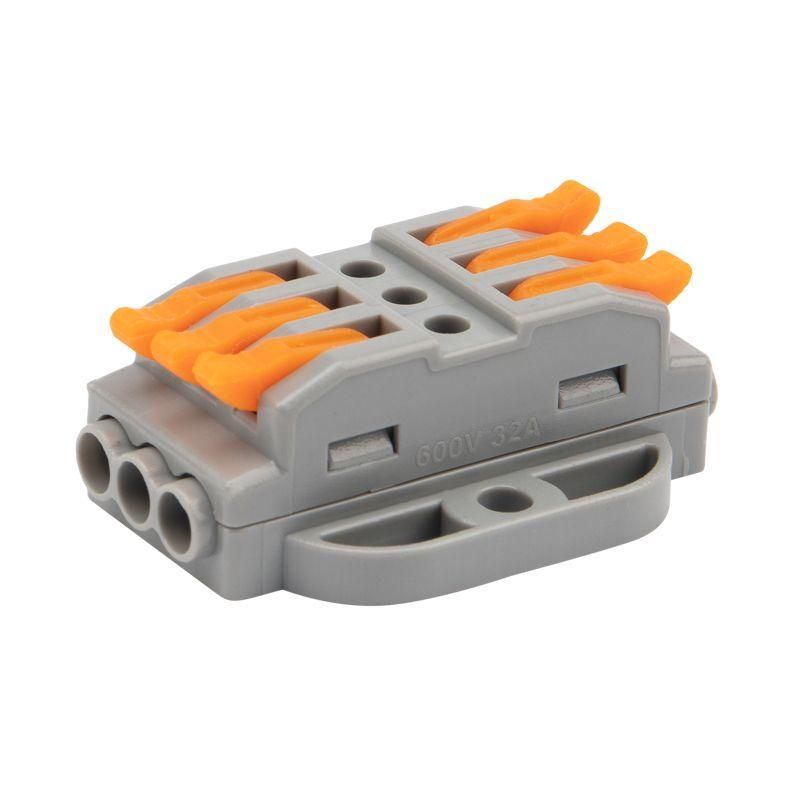

Клемма строительно-монтажная СМК проходная 222-423P 3п 0.08-4кв.мм с монтажной площадкой сер. (уп.25шт) Rexant 07-6263 MEET

Клемма строительно-монтажная СМК проходная 222-423P от REXANT - надёжное решение для быстрого и безопасного соединения проводов в распределительных коробках, панелях и на объектах строительства и монтажа. Упаковка содержит 25 штук, что удобно для масштабных работ.

Назначение и область применения

Клемма строительно-монтажная СМК проходная 222-423P используется для создания постоянных электрических соединений между медными одножильными и многожильными проводами. Подходит для внутренней проводки в жилых и промышленных помещениях, установки освещения, подключения розеток, автоматических выключателей и других устройств в распределительных щитах. Проходная конструкция позволяет легко пропускать провод через клемму, сохраняя целостность цепи без разрыва.

Технические характеристики

• Количество полюсов: 3
• Сечение проводника: 0,08–4 мм2 (для многожильных); 0,08–2,5 мм2 (для одножильных)
• Номинальный ток: 32 А
• Номинальное напряжение: 450 В
• Тип зажима: рычажный с защелкой - обеспечивает плотный контакт без инструментов
• Цвет корпуса: светло-серый
• Материал корпуса: самозатухающий термопластик (изоляция)
• Количество входов: 6 (по два на каждый полюс - вход и выход)
• Индикация: специальное отверстие для проверки напряжения пробником или щупом мультиметра

Совместимость и монтаж

Клемма строительно-монтажная СМК проходная 222-423P совместима с медными проводами любого типа - одножильными и многожильными, зачищенными до нужной длины. Для монтажа:

• Зачистите конец провода на 8–10 мм;
• Откройте рычаг зажима;
• Вставьте провод в соответствующий канал (вход или выход);
• Закройте рычаг до характерного щелчка - контакт будет надёжно зафиксирован;
• Установите клемму на DIN-рейку с помощью монтажной площадки (стандарт 35 мм).

Не используйте силу при закрывании рычага - перегрузка может повредить механизм. После монтажа можно проверить контакт через контрольное отверстие без вскрытия клеммы.

Безопасность и стандарты

Клемма СМК проходная 222-423P выполнена из самозатухающего пластика, устойчивого к нагреву и возгоранию. Соответствует требованиям безопасности для работы в сетях переменного тока до 450 В. Применяется в соответствии с ГОСТ Р 50030.5.1 и IEC 60947-7-1 для коммутационных аппаратов в распределительных системах.

Преимущества

• Проходная конструкция - не требует отрезания провода при последовательном соединении цепи;
• Рычажный зажим - быстрая и интуитивная фиксация без отвёртки;
• Контрольное отверстие - возможность диагностики напряжения без демонтажа;
• Высокая механическая прочность - предотвращает случайное выпадение провода;
• Стандартная монтажная площадка - совместима с любой DIN-рейкой;
• Многоразовое использование - можно открывать и переустанавливать провода при необходимости.

Ограничения применения

• Не предназначен для алюминиевых проводов - возможна оксидация и потеря контакта;
• Не рекомендован для проводов сечением более 4 мм2 (многожильные) или 2,5 мм2 (одножильные) - риск перегрева и деформации;
• Не использовать в условиях постоянного воздействия воды, химически активных сред или прямого солнечного света - материал не рассчитан на уличную эксплуатацию;
• Не применять в цепях с импульсным током выше 32 А - возможен отказ механизма зажима.

Примеры использования

• Объединение трёх групп освещения в распределительной коробке;
• Подключение нескольких розеточных контуров к одному автомату;
• Передача фазы через несколько точек в цепи (например, в длинной линии освещения);
• Монтаж временной проводки на стройплощадке;
• Замена старых скруток в существующих электросетях.

Практические советы

• Выбирайте клемму СМК проходная 222-423P REXANT для проектов, где важна скорость монтажа и доступ к диагностике - особенно в труднодоступных местах;
• Проверяйте сечение провода перед вставкой - слишком толстый провод не войдёт, слишком тонкий может плохо зажаться;
• При использовании многожильных проводов слегка скручивайте жилы перед введением - так снижается риск их разлома внутри зажима;
• Не затягивайте рычаг сверх меры - он имеет фиксированный момент, лишнее усилие не увеличит надёжность, а повредит механизм;
• Упаковка из 25 штук оптимальна для одного объекта - экономит время на заказе запаса.
