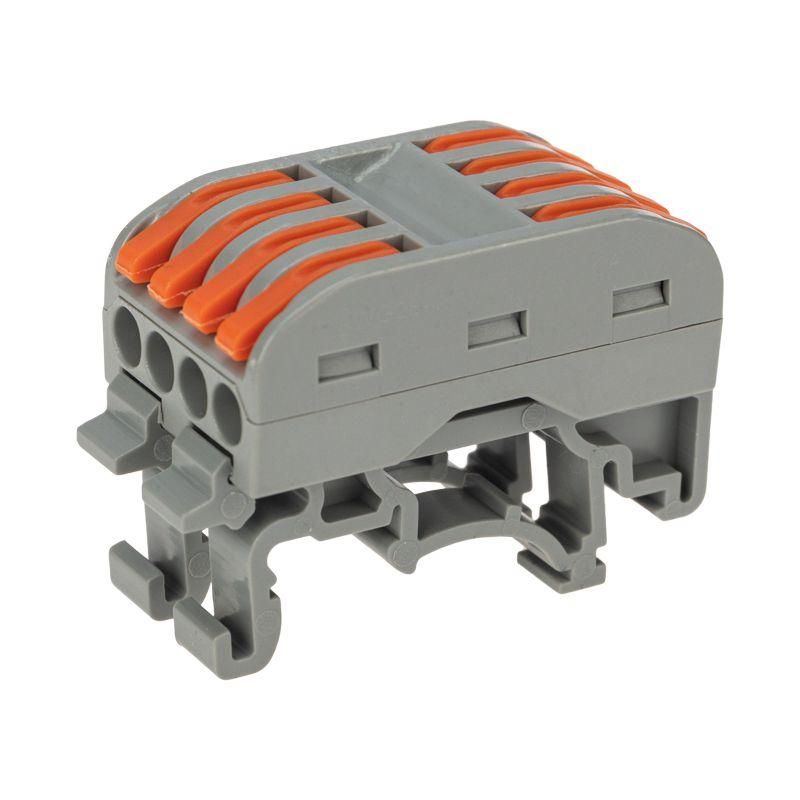

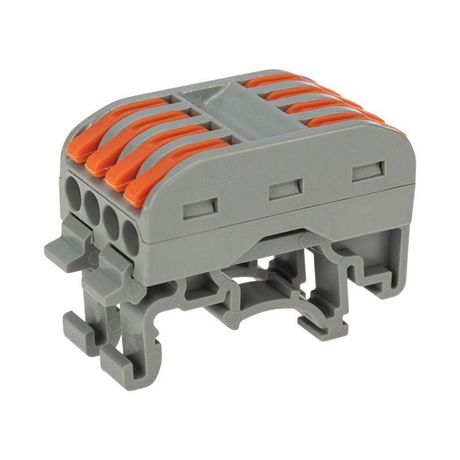

Клемма строительно-монтажная СМК проходная 222-424D 4п 0.08-4кв.мм с креплением на DIN-рейку сер. (уп.50шт) Rexant 07-5237 MEET

Клемма СМК 222-424D проходная 4-полюсная, с креплением на DIN-рейку - надёжное решение для соединения проводов малого сечения в распределительных щитах. Бренд REXANT обеспечивает совместимость с типичными задачами автоматизации, а артикул 07-5237 позволяет легко найти замену или докупить партию.

Назначение и область применения

Клемма СМК 222-424D проходная 4-полюсная используется для создания постоянных электрических соединений между проводами в цепях слабого и среднего тока. Подходит для установки в силовых и управляющих щитах: промышленное оборудование, системы автоматизации, освещение, бытовые устройства. Применяется там, где требуется частая диагностика, обслуживание или замена участков цепи.

Технические характеристики

• Сечение проводника: 0,08–4 мм2 (подходит как для одножильных, так и для многожильных проводов)
• Номинальный ток: 32 А
• Номинальное напряжение: 660 В
• Количество контактов: 8 (4 входа + 4 выхода - проходной тип)
• Работает с медными проводами: однопроволочными и многопроволочными
• Цвет корпуса: светло-серый
• Степень защиты: IP20 - противостояние прикосновению пальцев, но не защищена от воды и пыли
• Упаковка: 50 штук в одной коробке

Совместимость и монтаж

Клемма СМК 222-424D проходная 4-полюсная крепится на стандартную DIN-рейку шириной 35 мм. Для подключения: открутите рычаг, вставьте зачищенный провод (длина зачистки - около 8–10 мм), плотно закройте рычаг до щелчка. Каждый контакт работает автономно - сигнал проходит через весь модуль без перебоя. Удобно использовать в цепях с последовательным соединением: например, для питания нескольких датчиков от одного источника.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II. Номинальное напряжение 660 В обеспечивает запас прочности для сетей 400 В переменного тока. Материалы корпуса - самозатухающий поликарбонат, что снижает риск распространения пламени. Отдельно стоит отметить наличие контрольного отверстия - можно проверить напряжение на контакте без демонтажа провода, используя щуп мультиметра.

Преимущества

• Проходная схема - позволяет передавать ток через несколько клемм без дополнительных перемычек
• Рычажный зажим - удобнее и надёжнее винтовых аналогов; не требует отвертки при каждом подключении
• Фиксация провода под давлением - исключает ослабление контакта из-за вибраций
• Контрольное отверстие - экономит время при диагностике и наладке
• Высокий токовый порог (32 А) - подходит даже для нагрузок с высоким пусковым током

Ограничения применения

• Не предназначен для работы во влажных помещениях - степень защиты IP20 не допускает попадания жидкости
• Не рекомендован для алюминиевых проводов - возможна оксидация и потеря контакта
• Запрещён монтаж в местах с механическими воздействиями - корпус хрупкий, удары могут повредить механизм рычага
• Не следует использовать для проводов сечением менее 0,08 мм2 - они не будут надёжно зажаты

Примеры использования

• Подключение датчиков температуры и уровня в системах автоматического контроля
• Разветвление цепей освещения в распределительном щите
• Соединение проводов от терморегуляторов, реле времени, преобразователей частоты
• Объединение нескольких устройств на одном контуре управления (например, 4 кнопочных поста)

Практические советы

• Перед подключением обязательно зачистите провод до 8–10 мм - меньше не зажмётся, больше выйдет из клеммы
• Для многожильных проводов лучше использовать наконечники - это предотвратит расслоение жил
• Проверяйте затяжку рычага: он должен щёлкнуть и остаться в положении “закрыто”
• При сборке щита располагайте клеммы СМК 222-424D проходные рядом с другими элементами на DIN-рейке - это упрощает маршрутизацию проводов
• Артикул 07-5237 - один из самых популярных в линейке REXANT; всегда есть в наличии, легко заменяем
