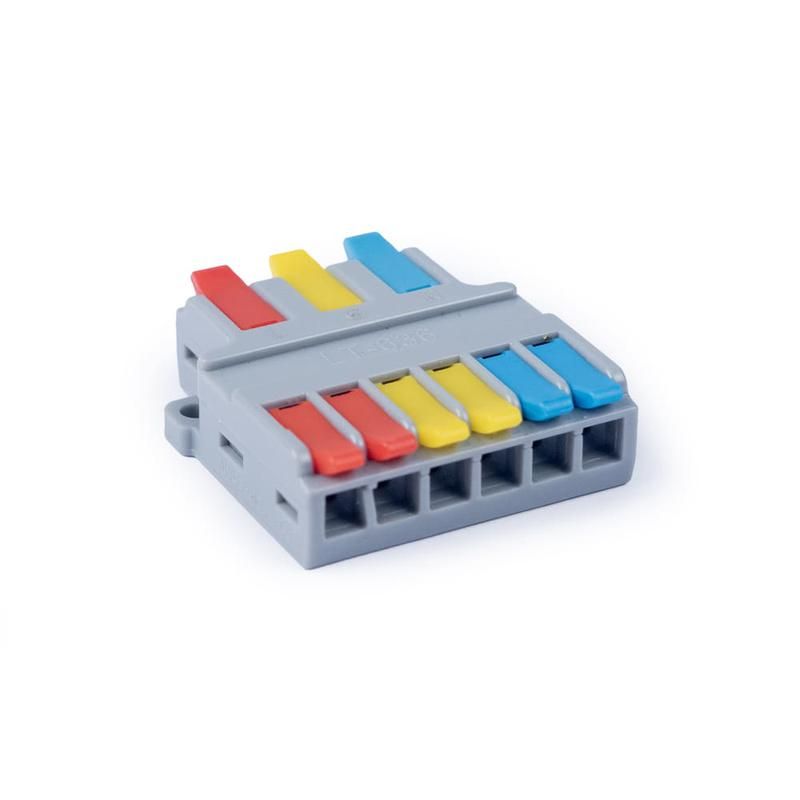

Клемма соединительная универсальная проходная 3-6 пол. с рычагом 0.08-6.0 MX-636 Cabeus 11469c

Клемма соединительная универсальная проходная с рычагом 0,08–6,0 мм2 от бренда Cabeus (артикул 11469c) предназначена для надёжного и быстрого соединения проводов в распределительных коробках, щитах управления и на оборудовании. Конструкция с рычагом упрощает монтаж без инструментов, а широкий диапазон сечений делает её подходящей для задач от слаботочных до силовых цепей.

Назначение и область применения

Эта клемма используется для создания проходных соединений между двумя участками электрической цепи. Подходит для фиксации медных и многожильных проводов сечением от 0,08 до 6,0 мм2. Часто применяется в автоматических системах, пультах управления, осветительных установках, промышленном оборудовании и домашних электрощитах.

Технические характеристики

• Диапазон сечения провода: 0,08 – 6,0 мм2
• Тип контактов: проходной (вход/выход)
• Механизм зажима: рычажный, одноразовый защёлкивающийся механизм
• Материал корпуса: самозатухающий полиамид (UL94 V-0)
• Цвет корпуса: прозрачный (возможно, с маркировкой)
• Рабочее напряжение: до 500 В переменного тока
• Рабочий ток: до 24 А (при температуре +40 C)
• Степень защиты IP20

Совместимость и монтаж

Клемма 11469c совместима с жилами из меди, в том числе многожильными, предварительно зачищенными. Для монтажа:

• Зачистите изоляцию с провода на 8–10 мм;
• Откройте рычаг, вставьте провод до упора;
• Закройте рычаг - он зафиксируется автоматически;
• Не используйте инструменты для затяжки - перегрузка может повредить контактную группу.

Устанавливается на DIN-рейку 35 мм. Крепление осуществляется через выступы на корпусе - без дополнительных крепёжных элементов.

Безопасность и стандарты

Изготовлена из материала, соответствующего норме UL94 V-0 - самозатухающая пластмасса, снижающая риск распространения пламени. Соответствует требованиям IEC 60947-7-1 для коммутационных устройств. Защита IP20 исключает случайный доступ к токоведущим частям пальцами, но не обеспечивает защиту от воды или пыли - не применять во влажных или запылённых средах вне шкафов.

Преимущества

• Быстрая установка - достаточно одного движения рычагом, без отвертки.
• Визуальный контроль - прозрачный корпус позволяет проверить положение провода и качество зажима.
• Широкий диапазон сечений - одна модель заменяет несколько типов клемм.
• Высокая механическая прочность корпуса - устойчив к ударным нагрузкам и деформациям.

Ограничения применения

• Не предназначен для работы с алюминиевыми проводами - возможна оксидация и потеря контакта.
• Не допускается использование в условиях повышенной влажности, на улице или в помещениях с постоянным воздействием пара, масла, химикатов.
• Не рекомендовано многократное открывание и закрывание рычага - после первого срабатывания механизм теряет герметичность и точность зажима.
• Не использовать для соединения проводов сечением менее 0,08 мм2 - риск плохого контакта; более 6,0 мм2 - риск перегрева и выхода из строя.

Примеры использования

• Подключение датчиков и кнопок в панелях управления станков.
• Разводка сигнальных цепей в системах видеонаблюдения.
• Объединение фазных проводов в распределительных щитах жилых домов.
• Соединение проводов в светильниках с несколькими источниками питания.

Практические советы

• Перед монтажом всегда проверяйте сечение провода - лучше использовать калибратор, чем глазомер.
• Если провод многожильный - слегка скрутите жилы перед вставкой, чтобы они не выпадали.
• При необходимости отключения - отсоединяйте провод, полностью открыв рычаг, затем осторожно вытягивайте его.
• Для высоких токов (>16 А) убедитесь, что все клеммы в цепи имеют одинаковое сечение и плотность зажима - избегайте смешивания с другими типами.
• При сборке щита оставляйте свободное место вокруг клеммы - она требует доступа для обслуживания.
