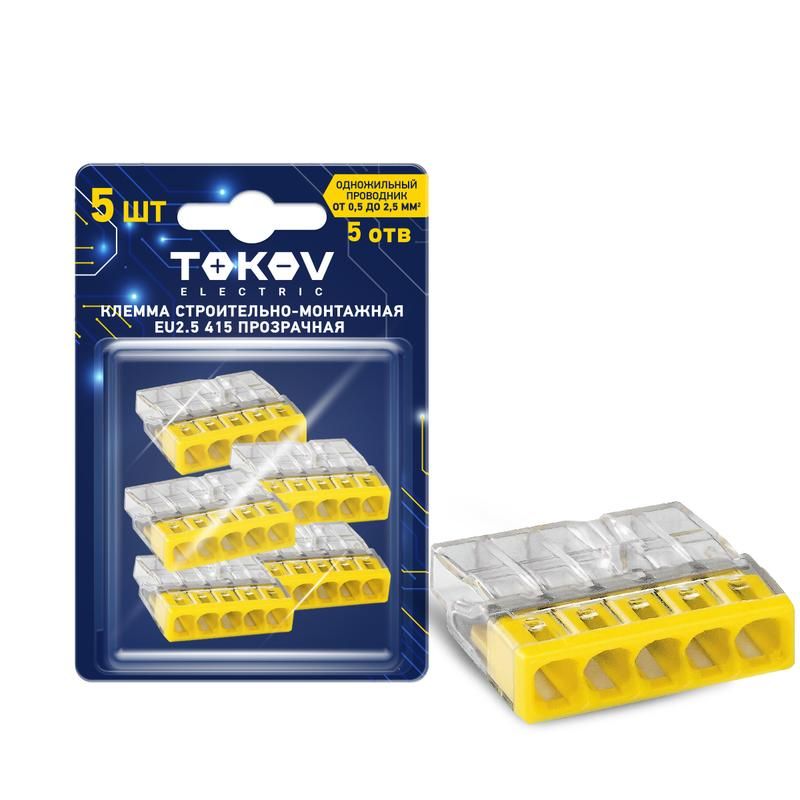

Клемма строительно-монтажная СМК 2273-205 EU2.5 415 5-проводная прозр. (блист.5шт) TOKOV ELECTRIC TKE-EU2.5-415/BL5

Клемма строительно-монтажная СМК 2273-205 EU2.5 415 В 5-проводная прозрачная от TOKOV ELECTRIC предназначена для надёжного соединения однопроволочных медных проводов в распределительных коробках, щитах и на объектах строительства и ремонта. Прозрачный корпус позволяет контролировать качество монтажа без вскрытия.

Назначение и область применения

Эта клемма используется для временного или постоянного соединения проводов в бытовых и промышленных сетях до 450 В. Подходит для монтажа освещения, розеток, автоматических выключателей, терморегуляторов и других устройств, где требуется компактное и безопасное соединение нескольких проводников. Особенно удобна при работе в ограниченном пространстве - например, внутри распределительной коробки или за стеной.

Технические характеристики

• Номинальное напряжение: 450 В - обеспечивает работу в сети 230/400 В переменного тока с запасом безопасности;
• Номинальный ток: 24 А - рассчитана на нагрузки типичных квартирных цепей (розетки, светильники);
• Сечение провода: 0,5–2,5 мм2 - совместима с наиболее распространёнными медными жилами;
• Количество зажимов: 5 - позволяет соединить до пяти проводов в одном модуле;
• Поддерживает только однопроволочные (моножильные) проводники - многожильные требуют предварительной опрессовки;
• Цвет корпуса: желтый - стандартизированная цветовая маркировка для ускоренной идентификации типа клеммы;
• Прозрачный корпус - даёт возможность визуально проверить глубину ввода провода и состояние контакта.

Совместимость и монтаж

Клемма СМК 2273-205 EU2.5 415 В легко фиксируется в DIN-рейке благодаря специальным защёлкам. Для подключения используйте отвертку с плоским шлицем - затягивайте винты равномерно, чтобы избежать перекоса контактной площадки. Убедитесь, что конец провода полностью вошёл в гнездо и не торчит выше уровня зажима. Отрезайте лишнюю часть жилы перед установкой - она не должна выпирать и мешать соседним элементам.

Безопасность и стандарты

Изделие соответствует требованиям к электрооборудованию для внутренней установки. Напряжение 450 В и ток 24 А обеспечивают достаточный уровень защиты для бытовых и коммерческих применений. Материал корпуса - самозагасающий пластик, снижающий риск возгорания при перегрузке.

Преимущества

• Удобство контроля - прозрачный корпус исключает необходимость демонтажа для проверки качества соединения;
• Высокая плотность - пять зажимов в одном модуле экономят место в щите;
• Стандартная форма - совместима с большинством DIN-реек и кабельных каналов;
• Надёжный контакт - механическая фиксация без сварки или пайки, не требует обслуживания после установки.

Ограничения применения

• Не применяйте с многожильными проводниками - они могут деформироваться и вызвать плохой контакт;
• Запрещено использовать вне помещений - изделие не имеет защиты от воды и пыли (нет IP-класса);
• Не предназначен для высоких температур (>+85C) или мест с частыми вибрациями - возможен выход из строя контактной группы;
• Не рекомендовано для силовых цепей выше 24 А - например, для плит, бойлеров или мощных насосов.

Примеры использования

• Разветвление фазового провода в распределительной коробке комнаты;
• Объединение трёх проводов от люстр и двух от выключателя;
• Подключение сигнализационных проводов к термостату HVAC системы;
• Передача питания между несколькими точками в системе освещения.

Практические советы

• Выбирайте эту клемму, когда вам нужно соединить несколько проводов одного сечения - особенно эффективна вместо скрутки + изоленты;
• Проверьте диаметр провода: слишком тонкий (менее 0,5 мм2) может проскользнуть, слишком толстый (более 2,5 мм2) повредит механизм;
• При использовании в старых домах с алюминиевой проводкой - переход на медь обязателен через специальные переходники;
• Часто используются в паре с клеммами TKE-EU2.5-415/BL5 другого количества зажимов - можно собрать набор нужной емкости;
• После окончания работ протестируйте все соединения тестером - даже качественная клемма не гарантирует отсутствие ошибок монтажа.
