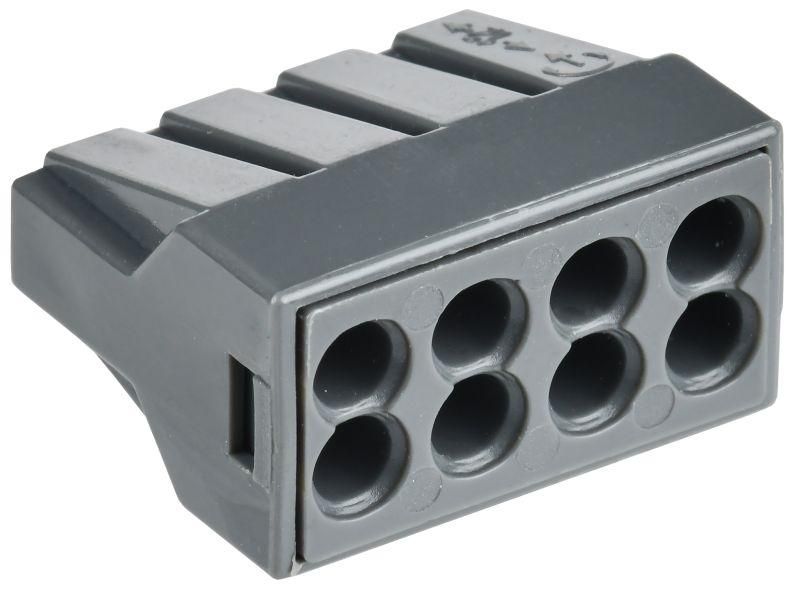

Клемма строительно-монтажная СМК 773-308 с пастой GENERICA - UKZ11-308-050-G IEK

Клемма строительно-монтажная СМК 773-308 с пастой - надёжное одноразовое устройство для быстрого соединения проводов без инструментов, предназначенное для монтажа в распределительных коробках, щитах и на объектах строительства. Произведена брендом GENERICA, артикул ukz11-308-050-g.

Назначение и область применения

Клемма СМК 773-308 с пастой используется для соединения одножильных и многожильных медных и алюминиевых проводников в электрических сетях переменного и постоянного тока. Подходит для установки в распределительных коробках, электрических шкафах, на стендах и в условиях временного или капитального монтажа. Применяется там, где важна скорость подключения и отсутствие необходимости в обжиме или пайке.

Технические характеристики

• Номинальный ток: 24 А - выдерживает нагрузку до этого значения без перегрева;
• Номинальное напряжение: 400 В - безопасно работает в бытовых и промышленных сетях до 400 В;
• Номинальное поперечное сечение провода: 2.5 мм2 - оптимально для проводов такого сечения; большие или меньшие жилы могут плохо фиксироваться;
• Количество зажимов: 8 - позволяет подключить восемь проводов в одном корпусе;
• Срок службы: 5 лет - гарантируемый срок работы при соблюдении условий эксплуатации;
• Цвет: серый - соответствует стандартной цветовой гамме для промышленных компонентов;
• Содержит контактную пасту - предотвращает окисление контактов, особенно важно при работе с алюминием;
• Одноразовая конструкция - после сборки не подлежит разборке и повторному использованию.

Совместимость и монтаж

Клемма СМК 773-308 совместима с медными и алюминиевыми проводниками сечением 2.5 мм2. Для правильного подключения:

• Зачистите изоляцию на 8–10 мм - слишком длинная зачистка может вызвать замыкание между зажимами;
• Не используйте провода сечением меньше 1.5 мм2 или больше 4 мм2 - они не будут плотно зажаты;
• Подключайте каждый провод в отдельный зажим - нельзя вставлять два провода в один контакт;
• Убедитесь, что провод полностью вошёл в зажим - слышится характерный щелчок при фиксации;
• Не требуется инструмент - достаточно вставить провод рукой до упора.

Безопасность и стандарты

Клемма СМК 773-308 с пастой соответствует требованиям безопасности для электроустановок до 400 В. Наличие контактной пасты снижает риск нагрева и возгорания при соединении алюминиевых проводов. Однако изделие не имеет официальной сертификации по ГОСТ или IEC, указанной в данных - рекомендуется проверять наличие документов у поставщика перед применением в ответственных системах.

Преимущества

• Быстрая установка - не требует обжима, пайки или специнструмента;
• Защита от окисления - паста внутри обеспечивает долговременный контакт даже при температурных колебаниях;
• Высокая плотность соединений - восемь точек подключения в одном модуле экономят место в коробке;
• Стабильность контакта - паста и механический зажим обеспечивают надёжность при вибрациях и перепадах температуры;
• Работает с алюминием - единственный вариант среди одноразовых клемм, который допускает соединение алюминиевых проводов без переходных элементов.

Ограничения применения

• Не подходит для многократного подключения/отключения - конструкция одноразовая;
• Не применяется в помещениях с высокой влажностью или открытых площадках - не имеет защиты IP;
• Не рассчитана на ток выше 24 А - превышение может привести к перегреву и выходу из строя;
• Не использовать с проводами сечением менее 1.5 мм2 или более 4 мм2 - возможен плохой контакт или повреждение зажима;
• Не рекомендовано для силовых цепей с частыми пусками (например, двигатели) - длительные импульсы тока могут вызывать микросдвиги контактов.

Примеры использования

• Распределительные коробки в квартирах и домах - соединение групп освещения и розеток;
• Электрошкафы на стройплощадках - временное подключение оборудования;
• Обустройство световых и сигнальных цепей в промышленных установках;
• Монтаж алюминиевой проводки в старых зданиях - когда невозможно заменить всю сеть на медную;
• Изготовление тестовых стендов и ремонтных платформ - быстрое протестирование цепей.

Практические советы

• Перед монтажом проверьте, чтобы все провода были одного материала - смешивание меди и алюминия в одной клемме запрещено;
• Если провод мягкий или многожильный - слегка скрутите жилы перед вводом, чтобы они не выпадали;
• После монтажа потяните каждый провод - он не должен выскальзывать;
• Не закрывайте клемму герметичным кожухом - она не предназначена для герметизации, а паста не нуждается в дополнительной защите;
• При замене старой клеммы - всегда выбрасывайте её, даже если кажется, что она цела - конструкция не ремонтируема.
