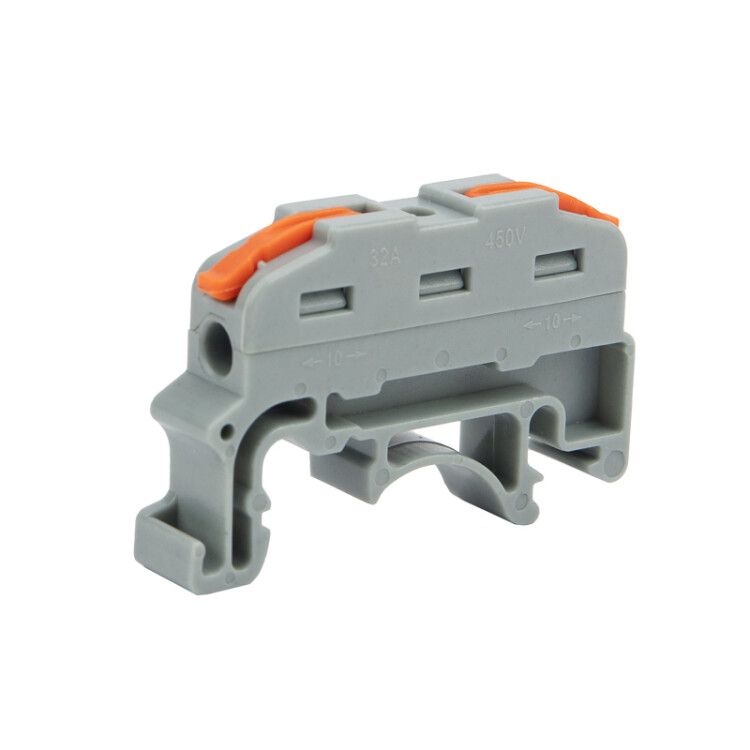

Клемма строительно-монтажная СМК проходная 222-421D 1п 0.08-4кв.мм с креплением на DIN-рейку сер. (уп.5шт) Rexant 07-6263-1-05 MEET

Клемма СМК 222-421D проходная 1-полюсная, с креплением на DIN-рейку - надёжное решение для соединения тонких медных проводников в распределительных щитах. Бренд REXANT и артикул etm07-6263-1-05 указывают на продукцию серии, предназначенную для частых задач автоматизации и электромонтажа.

Назначение и область применения

Клемма СМК 222-421D используется для создания прочного и долговечного электрического соединения между двумя проводами одного контура. Подходит для внутренней установки в электрошкафах, где требуется компактное и безопасное соединение. Применяется в системах управления, автоматики, освещения, бытовой и промышленной аппаратуре. Особенно эффективна там, где нужны частые проверки или замена участков цепи - благодаря возможности контроля без демонтажа.

Технические характеристики

• Тип: проходная, однополюсная клемма с рычажным зажимом
• Сечение проводника: до 4 мм2 для гибких (многожильных) с наконечником; до 2,5 мм2 для жёстких (одножильных)
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В (по спецификации); производитель указывает 450 В - допустимо использовать в сетях до 400 В
• Количество входов: два - вход и выход для последовательного соединения
• Материал корпуса: самозатухающий пластик
• Покрытие контактов: без покрытия - медные части открытые
• Цвет: светло-серый
• Фиксация: защёлка на DIN-рейке шириной 35 мм

Совместимость и монтаж

Клемма СМК 222-421D устанавливается на стандартную DIN-рейку типа TS35. Для подключения:

• Зачистите провод на 8–10 мм - не более!
• Откройте рычаг - он легко поднимается рукой
• Вставьте провод в соответствующий канал (вход или выход)
• Закройте рычаг до характерного щелчка - это гарантирует плотный контакт
• Не используйте инструменты для затяжки - перегрузка повредит механизм

Оба контакта внутри связаны металлической перемычкой - ток проходит через всю клемму без потерь. Установка занимает менее 10 секунд на один контакт.

Безопасность и стандарты

Клемма выполнена из самозатухающего пластика, что снижает риск распространения пламени. Соответствует требованиям безопасности для устройств класса II (двойная изоляция). Напряжение 400 В позволяет применять её в трёхфазных сетях 380 В. Открытые медные контакты требуют соблюдения правил электробезопасности - не прикасайтесь к ним при включённом питании.

Преимущества

• Проходная конструкция - позволяет передавать ток дальше по цепи без дополнительных перемычек
• Рычажный зажим обеспечивает надёжный контакт даже при малом сечении провода
• Технологическое отверстие позволяет проверить наличие напряжения пробником без вскрытия
• Удобство обслуживания - можно вынуть и заменить провод без отсоединения соседних клемм
• Высокая плотность сборки - экономия места в щите

Ограничения применения

• Не применяйте для алюминиевых проводов - материал контактов рассчитан только на медь
• Не используйте для проводов сечением больше 4 мм2 - возможен перегрев и потеря контакта
• Жёсткие одножильные провода свыше 2,5 мм2 не рекомендованы - риск повреждения зажима
• Не предназначена для внешней установки - IP-защита не предусмотрена
• Не подходит для высоких вибраций или ударных нагрузок - механическая прочность средняя

Примеры использования

• Соединение фазных проводов в групповых автоматах освещения
• Передача сигнала между модулями PLC в пульте управления
• Объединение проводов термореле и нагревателя в теплом полу
• Разветвление цепей датчиков в системах автоматики
• Использование в качестве переходника между кабелем и шиной в распределительном щите

Практические советы

• Для многожильных проводов всегда используйте наконечники - они предотвращают запутывание жил и обеспечивают равномерный контакт
• Проверяйте качество соединения после монтажа - слегка дерните провод, чтобы убедиться, что он не выпадает
• Если нужна большая плотность соединений - используйте несколько таких клемм рядом, но следите за температурой окружающей среды
• Артикул etm07-6263-1-05 продается упаковками по 5 штук - удобно для ремонта или запаса
• Храните в сухом месте - влага может вызвать окисление открытых медных контактов
